Продукція
  • GN 235

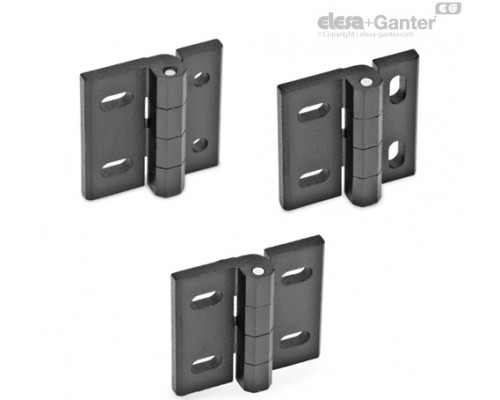

GN 235

Петлі

Цинк, лиття під тиском, з регулюванням

GN 235
GN 235

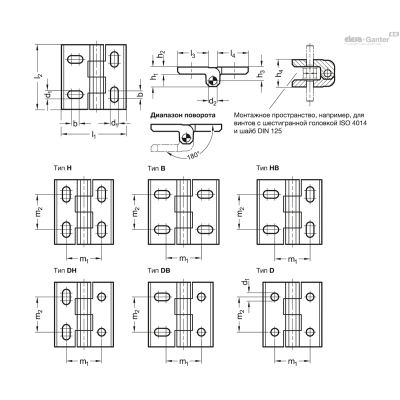

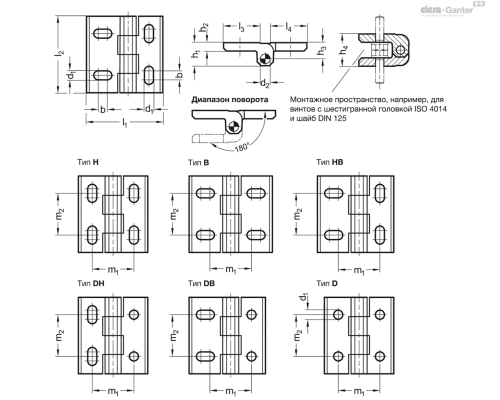

Опис
h4
l2
l3
l4
m1
m2
h1
h2
h3
l1
B
d1
Вага Наявн. Ціна
GN 235-ZD-40-45-DH-SR 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 68г 2 тижні 537.30грн.
GN 235-ZD-40-45-DH-SW 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 68г 2 тижні 537.30грн.
GN 235-ZD-40-45-D-SR 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 70г 2 тижні 538.65грн.
GN 235-ZD-40-45-D-SW 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 70г 2 тижні 538.65грн.
GN 235-ZD-40-45-H-SR 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 68г 2 тижні 534.15грн.
GN 235-ZD-40-45-H-SW 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 68г 2 тижні 534.15грн.
GN 235-ZD-45-45-DB-SR 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 75г 2 тижні 533.25грн.
GN 235-ZD-45-45-DB-SW 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 75г 2 тижні 533.25грн.
GN 235-ZD-45-45-HB-SR 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 74г 2 тижні 530.10грн.
GN 235-ZD-45-45-HB-SW 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 74г 2 тижні 530.10грн.
GN 235-ZD-50-45-B-SR 19 45 21 21 25 25 13 5 9.5 50 5.3 5.3 90г 2 тижні 525.60грн.
GN 235-ZD-50-45-B-SW 19 45 21 21 25 25 13 5 9.5 50 5.3 5.3 90г 2 тижні 525.60грн.
GN 235-ZD-50-55-DH-SR 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 130г 2 тижні 602.10грн.
GN 235-ZD-50-55-DH-SW 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 130г 2 тижні 602.10грн.
GN 235-ZD-50-55-D-SR 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 133г 2 тижні 605.25грн.
GN 235-ZD-50-55-D-SW 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 133г 2 тижні 605.25грн.
GN 235-ZD-50-55-H-SR 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 128г 2 тижні 599.85грн.
GN 235-ZD-50-55-H-SW 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 128г 2 тижні 599.85грн.
GN 235-ZD-55-55-DB-SR 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 120г 2 тижні 611.55грн.
GN 235-ZD-55-55-DB-SW 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 120г 2 тижні 611.55грн.
GN 235-ZD-55-55-HB-SR 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 135г 2 тижні 609.30грн.
GN 235-ZD-55-55-HB-SW 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 135г 2 тижні 609.30грн.
GN 235-ZD-60-55-B-SR 23.2 55 26 26 30 30 16.6 6 11.6 60 6.5 6.5 144г 2 тижні 621.00грн.
GN 235-ZD-60-55-B-SW 23.2 55 26 26 30 30 16.6 6 11.6 60 6.5 6.5 144г 2 тижні 621.00грн.
GN 235-ZD-60-65-DH-SR 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 238г 2 тижні 759.60грн.
GN 235-ZD-60-65-DH-SW 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 238г 2 тижні 759.60грн.
GN 235-ZD-60-65-D-SR 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 244г 2 тижні 768.15грн.
GN 235-ZD-60-65-D-SW 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 244г 2 тижні 768.15грн.
GN 235-ZD-60-65-H-SR 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 232г 2 тижні 753.30грн.
GN 235-ZD-60-65-H-SW 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 232г 2 тижні 753.30грн.
GN 235-ZD-68-65-DB-SR 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 260г 2 тижні 780.75грн.
GN 235-ZD-68-65-DB-SW 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 260г 2 тижні 780.75грн.
GN 235-ZD-68-65-HB-SR 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 254г 2 тижні 772.20грн.
GN 235-ZD-68-65-HB-SW 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 254г 2 тижні 772.20грн.
GN 235-ZD-76-65-B-SR 29.8 65 33.5 33.5 36 36 21.4 8 14.9 76 8.3 8.3 277г 2 тижні 795.60грн.
GN 235-ZD-76-65-B-SW 29.8 65 33.5 33.5 36 36 21.4 8 14.9 76 8.3 8.3 277г 2 тижні 795.60грн.
Характеристики

Типи

  • Тип H з регулюванням по горизонталі
  • Тип B : з регулюванням по вертикалі
  • Тип HB з регулюванням по вертикалі та/або по горизонталі
  • Тип D з наскрізними отворами
  • Тип DH з наскрізними отворами, з регулюванням по горизонталі
  • Тип DB з наскрізними отворами, з регулюванням по вертикалі

Варіант виконання з цинку, відлитого під тиском

Лиття з цинку під тиском ZD

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

сріблястий колір, RAL 9006, текстурована обробка SR

Варіант виконання з нержавіючої сталі

Нержавіюча сталь

  • AISI CF-8 NI
  • матове оздоблення, дробоструминна обробка GS

Штифт

Нержавіюча сталь AISI 316Ti

Інформація

Петлі GN 235 регулюються по висоті або ширині вздовж пазів в залежності від конструкції і кріпляться за допомогою гвинтів з шестигранною головкою, з овальною головкою або циліндричних гвинтів із малим упором.

Завдяки наявності достатнього простору (простору для монтажу) для головок гвинтів та шайб петлі можуть відкриватися на 180° без зіткнення.

Схема свердління отворів у петлі відповідає схемі  GN 237  серія петель забезпечує їх взаємозамінність.

Технічна інформація
Аксесуари
  • Роздільні платівки з нержавіючої сталі  GN 2370
  • Пластини з нержавіючої сталі з різьбовими отворами  GN 2372
Питань: 0

Немає запитань про цей товар.

GN 235 370.08 KB
GN 235-ZD
