Продукція
  • GN 235

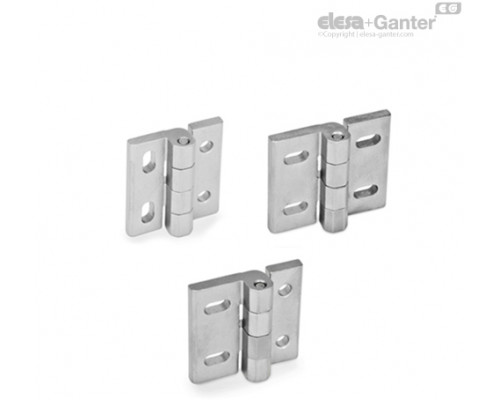

GN 235

Петлі

Нержавіюча сталь, з регулюванням

GN 235
GN 235
Опис

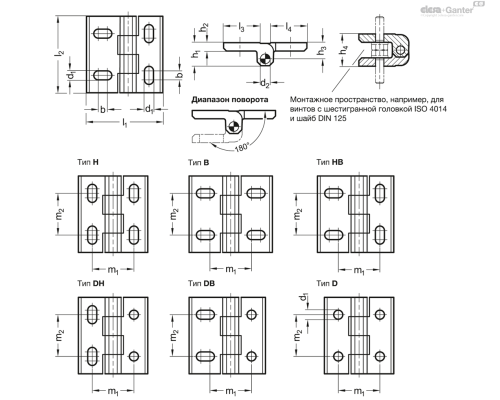

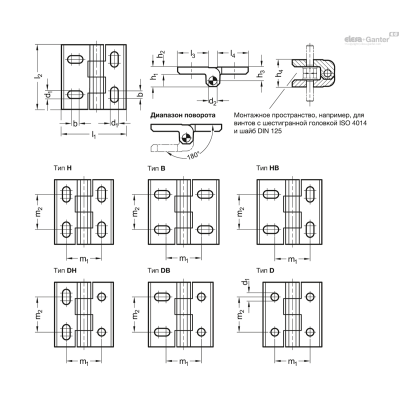

h4
l2
l3
l4
m1
m2
h1
h2
h3
l1
B
d1
Вага Наявн. Ціна
GN 235-NI-40-45-D-GS 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 83г 2 тижні 813.60грн.
GN 235-NI-40-45-DH-GS 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 82г 2 тижні 798.75грн.
GN 235-NI-40-45-H-GS 19 45 16 16 25 25 13 5 9.5 40 5.3 5.3 80г 2 тижні 790.20грн.
GN 235-NI-45-45-DB-GS 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 88г 2 тижні 777.60грн.
GN 235-NI-45-45-HB-GS 19 45 21 16 25 25 13 5 9.5 45 5.3 5.3 87г 2 тижні 765.90грн.
GN 235-NI-50-45-B-GS 19 45 21 21 25 25 13 5 9.5 50 5.3 5.3 93г 2 тижні 741.60грн.
GN 235-NI-50-55-D-GS 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 157г 2 тижні 1072.35грн.
GN 235-NI-50-55-DH-GS 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 154г 2 тижні 1038.60грн.
GN 235-NI-50-55-H-GS 23.2 55 21 21 30 30 16.6 6 11.6 50 6.5 6.5 149г 2 тижні 995.40грн.
GN 235-NI-55-55-DB-GS 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 164г 2 тижні 1071.45грн.
GN 235-NI-55-55-HB-GS 23.2 55 26 21 30 30 16.6 6 11.6 55 6.5 6.5 161г 2 тижні 1034.55грн.
GN 235-NI-60-55-B-GS 23.2 55 26 26 30 30 16.6 6 11.6 60 6.5 6.5 170г 2 тижні 1069.20грн.
GN 235-NI-60-65-D-GS 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 290г 2 тижні 1496.70грн.
GN 235-NI-60-65-DH-GS 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 283г 2 тижні 1510.20грн.
GN 235-NI-60-65-H-GS 29.8 65 26 26 36 36 21.4 8 14.9 60 8.3 8.3 271г 2 тижні 1522.80грн.
GN 235-NI-68-65-DB-GS 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 310г 2 тижні 1536.75грн.
GN 235-NI-68-65-HB-GS 29.8 65 33.5 26 36 36 21.4 8 14.9 68 8.3 8.3 300г 2 тижні 1569.60грн.
GN 235-NI-76-65-B-GS 29.8 65 33.5 33.5 36 36 21.4 8 14.9 76 8.3 8.3 329г 2 тижні 1611.00грн.
Характеристики

Типи

  • Тип H з регулюванням по горизонталі
  • Тип B : з регулюванням по вертикалі
  • Тип HB з регулюванням по вертикалі та/або по горизонталі
  • Тип D з наскрізними отворами
  • Тип DH з наскрізними отворами, з регулюванням по горизонталі
  • Тип DB з наскрізними отворами, з регулюванням по вертикалі

Варіант виконання з цинку, відлитого під тиском

Лиття з цинку під тиском ZD

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

сріблястий колір, RAL 9006, текстурована обробка SR

Варіант виконання з нержавіючої сталі

Нержавіюча сталь

  • AISI CF-8 NI
  • матове оздоблення, дробоструминна обробка GS

Штифт

Нержавіюча сталь AISI 316Ti

Інформація

Петлі GN 235 регулюються по висоті або ширині вздовж пазів в залежності від конструкції і кріпляться за допомогою гвинтів з шестигранною головкою, з овальною головкою або циліндричних гвинтів із малим упором.

Завдяки наявності достатнього простору (простору для монтажу) для головок гвинтів та шайб петлі можуть відкриватися на 180° без зіткнення.

Схема свердління отворів у петлі відповідає схемі  GN 237  серія петель забезпечує їх взаємозамінність.

Технічна інформація
Аксесуари
  • Роздільні платівки з нержавіючої сталі  GN 2370
  • Пластини з нержавіючої сталі з різьбовими отворами  GN 2372
Питань: 0

Немає запитань про цей товар.

GN 235 370.08 KB
