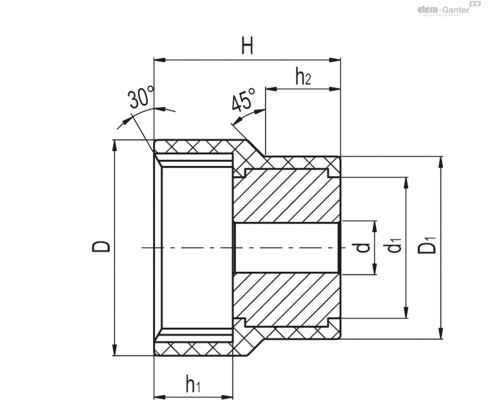

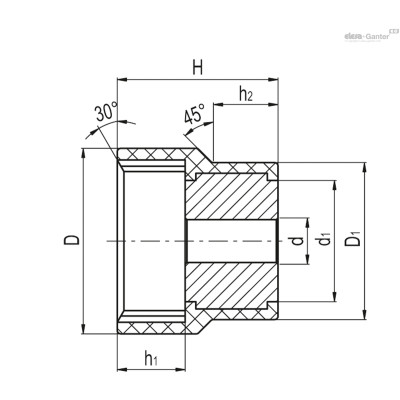

| Опис | ##[mm] | **[Nm] | *[°] | Кількість зубівZ | Модуль M | D | dH7 | h1 | h2 | d1 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZGD-1.5-20-F | 5 | 18 | 5 | 20 | 1.5 | 40 | 6 | 17 | 15 | 25 | 40 | 52г | 2 тижні | 1062.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZGD-1.5-24-F | 5 | 22 | 4 | 24 | 1.5 | 48 | 10 | 17 | 18 | 30 | 42 | 69г | 2 тижні | 1103.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZGD-1.5-28-F | 5 | 25 | 4 | 28 | 1.5 | 53 | 12 | 19 | 18.5 | 38 | 45 | 105г | 2 тижні | 1173.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
Технополімер на основі поліаміду (ПА) з добавкою дисульфіду молібдену.
Стандартні виконання
Алюмінієва втулка

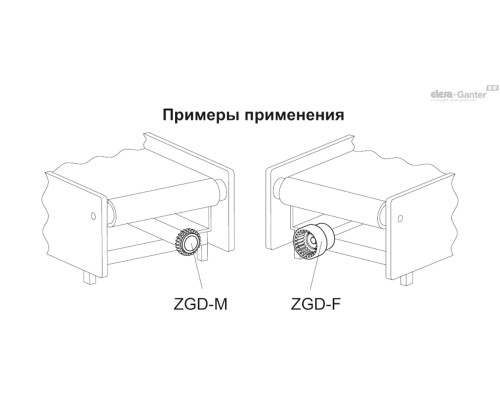

- ZGD-M : напівмуфта із зовнішніми зубцями.

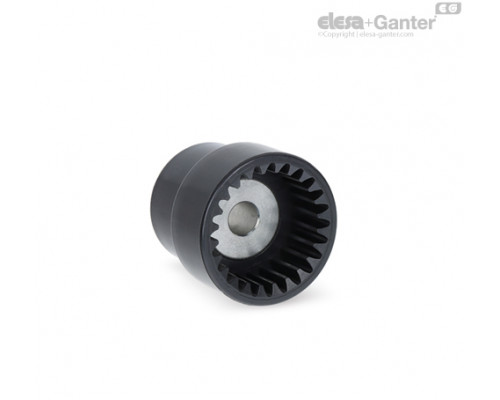

- ZGD-F : напівмуфта з внутрішніми зубцями.
Особливості та сфери застосування
Зубчасті з'єднання використовуються для з'єднання валів, що обертаються.
З їх допомогою можна виконувати посадки з натягом між валами, а також компенсувати радіальні, осьові та кутові зсуви, забезпечуючи при цьому малу вагу та малу інерцію. Значення зсуву та крутного моменту, зазначені в таблиці, гарантовані в діапазоні від 0 до 150 об/хв. Значення можуть змінюватись в залежності від температури, виконання муфти та тривалості безперервної роботи.
Напівмуфти із зовнішніми та внутрішніми зубцями повинні використовуватися в комплекті та можуть з'єднуватися лише в тому випадку, якщо їх елементи конструкції та кількість зубців однакові.
Для механічного оброблення шпонкових пазів рекомендується брати з'єднання з боку втулки.
