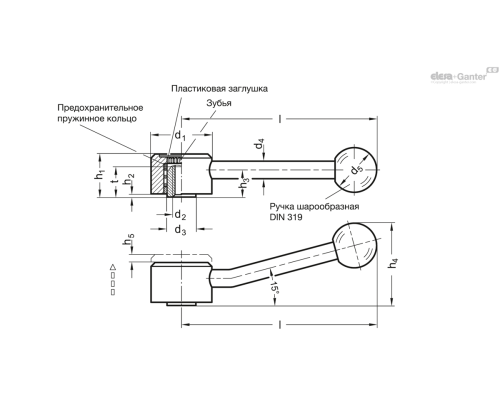

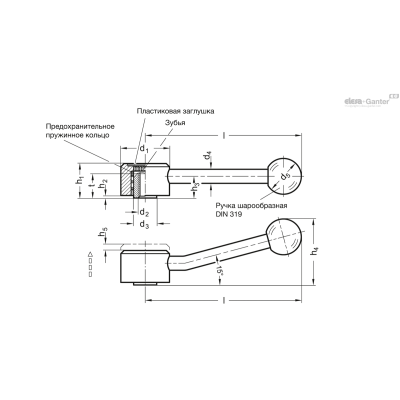

| Опис | h5 | t min. | d5 | h1 | h2 | h3 | L | d1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 125.5-32-M6-D | 4 | 11 | 20 | 20.5 | 1.5 | 12.5 | 100 | 32 | M 6 | 13.5 | 8 | 145г | 2 тижні | 1515.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-32-M6-E | 4 | 11 | 20 | 20.5 | 1.5 | 12.5 | 100 | 32 | M 6 | 13.5 | 8 | 145г | 2 тижні | 1587.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-32-M8-D | 4 | 11 | 20 | 20.5 | 1.5 | 12.5 | 100 | 32 | M 8 | 13.5 | 8 | 129г | 2 тижні | 1515.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-32-M8-E | 4 | 11 | 20 | 20.5 | 1.5 | 12.5 | 100 | 32 | M 8 | 13.5 | 8 | 129г | 2 тижні | 1587.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-36-M10-D | 4.5 | 14 | 25 | 24.5 | 2 | 15 | 120 | 36 | M 10 | 16 | 10 | 226г | 2 тижні | 1744.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-36-M10-E | 4.5 | 14 | 25 | 24.5 | 2 | 15 | 120 | 36 | M 10 | 16 | 10 | 226г | 2 тижні | 1815.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-36-M8-D | 4.5 | 14 | 25 | 24.5 | 2 | 15 | 120 | 36 | M 8 | 16 | 10 | 226г | 2 тижні | 1744.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-36-M8-E | 4.5 | 14 | 25 | 24.5 | 2 | 15 | 120 | 36 | M 8 | 16 | 10 | 226г | 2 тижні | 1815.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-40-M10-D | 4.5 | 17 | 30 | 30 | 4 | 19 | 130 | 40 | M 10 | 19 | 12 | 330г | 2 тижні | 2059.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-40-M10-E | 4.5 | 17 | 30 | 30 | 4 | 19 | 130 | 40 | M 10 | 19 | 12 | 330г | 2 тижні | 2131.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-40-M12-D | 4.5 | 17 | 30 | 30 | 4 | 19 | 130 | 40 | M 12 | 19 | 12 | 324г | 2 тижні | 2059.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-40-M12-E | 4.5 | 17 | 30 | 30 | 4 | 19 | 130 | 40 | M 12 | 19 | 12 | 324г | 2 тижні | 2131.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-45-M12-D | 5 | 23 | 32 | 35.5 | 4 | 24 | 145 | 45 | M 12 | 23 | 12 | 576г | 2 тижні | 2489.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-45-M12-E | 5 | 23 | 32 | 35.5 | 4 | 24 | 145 | 45 | M 12 | 23 | 12 | 447г | 2 тижні | 2561.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-45-M16-D | 5 | 23 | 32 | 35.5 | 4 | 24 | 145 | 45 | M 16 | 23 | 12 | 559г | 2 тижні | 2489.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 125.5-45-M16-E | 5 | 23 | 32 | 35.5 | 4 | 24 | 145 | 45 | M 16 | 23 | 12 | 559г | 2 тижні | 2561.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип D: пряма ручка
- Тип E: похила ручка
Нержавіюча сталь AISI 303
матове оздоблення, дробоструминна обробка
Гладка поверхня, натуральний колір
диск з анодованого алюмінію
Поворотні кулясті ручки DIN 319
Пластик, дюропласт
чорний колір, глянсове оздоблення
Інформація
Маса ручок з нержавіючої сталі моделі GN 125.5 зведена до мінімуму.
Як і регульовані ручки інших моделей, вони ідеально підходять для встановлення в обмеженому просторі або в строго визначеному положенні. Шпилька знаходиться з втулкою в з'єднанні, яке може розмикатися.
Якщо потягнути за ручку, зубці розчіплюються, з'являється можливість перевести її в найбільш зручне положення. При відпусканні ручки зубці знову автоматично зчіплюються.
За запитом
- з різьбовим наскрізним отвором
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 125.5 651.92 KB
