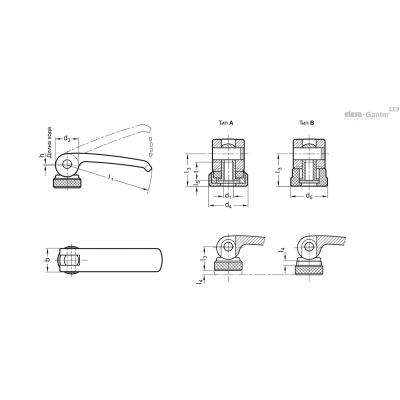

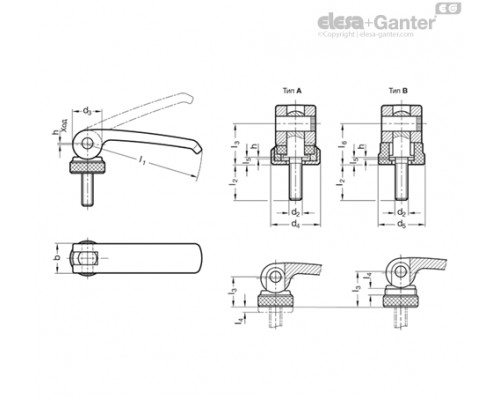

Тип A пластикова контактна пластина з настановною гайкою
Тип B пластикова контактна пластина без гайки
Важіль
Цинк, лиття під тиском
пластикове покриття (зносостійка епоксидна смола)
чорний колір, RAL 9005 B
помаранчевий колір, RAL 2004 O
червоний колір, RAL 3000 R
сріблястий колір, RAL 9006 S
Штифт, притискна гайка / Гвинт
Настановна гайка та настановний гвинт (тільки тип A)
Оцинкована сталь, з блакитною пасивацією
Контактні пластини
Пластик, армування скловолокном
Тип A: Технополімер (Поліацеталь POM)
Тип B: Технополімер (поліамід PA)
Інформація
Притискні ручки з ексцентриковим кулачком GN 927 використовуються для швидкого притискання і
вивільнення. На відміну від ручок з різьбовими з'єднаннями, у цих ручок зусилля притискання створюється
без крути.
Конструкція ручок забезпечує захист від перевищення максимального зусилля при натисканні. За умови
дотримання порядку правильного складання та встановлення не залишається компонентів у вільному
положенні.
Переваги ручок типу A:

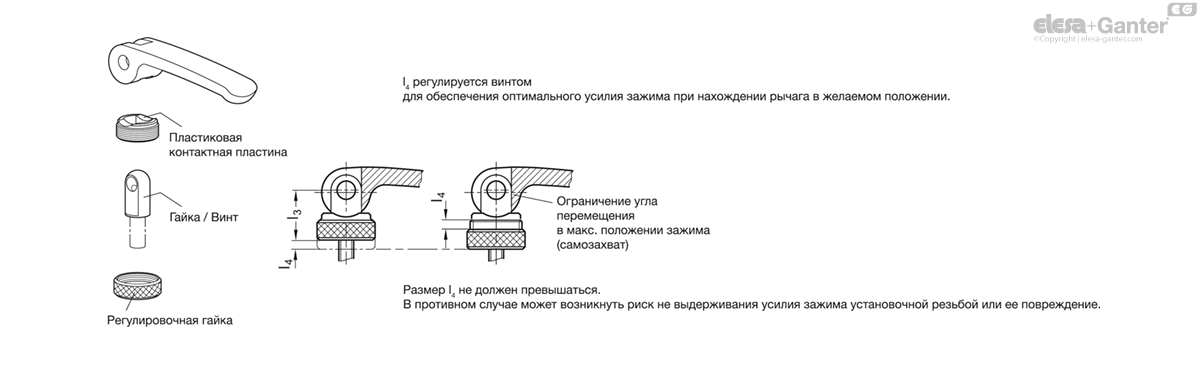

Відстань між шарніром і поверхнею регулюється за допомогою різьблення з частим кроком, що дозволяє з
легкістю досягати максимального зусилля притискання. Крім того, можна регулювати положення ручки щодо
осі притискного елемента.

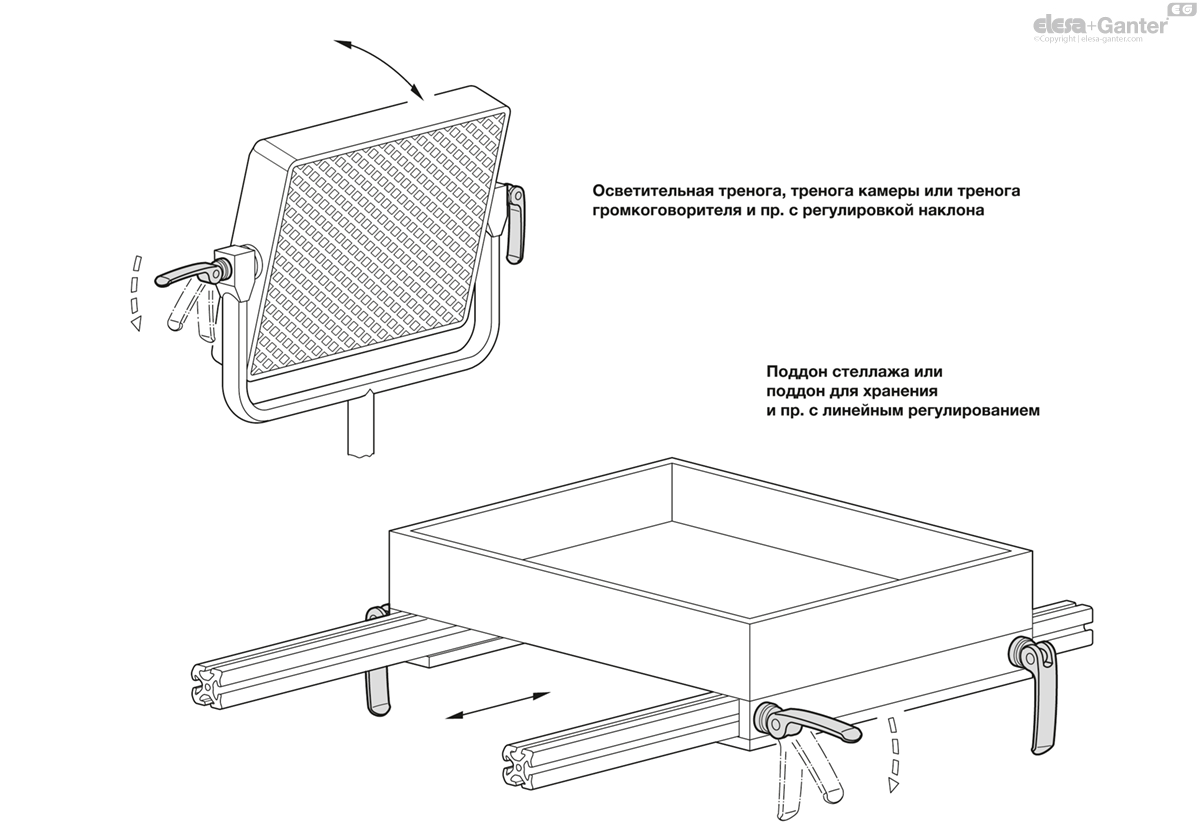

Конструктивні особливості (тип A) / приклад застосування
Зусилля притискання та ручне зусилля в притискних ручках з ексцентриковим кулачком
Інформація по зусиллю, розрахунок
Загальна інформація
У ексцентрикового принципу є дві переваги: Велике зусилля притискання Fsі
механізм самоблокування при перевищенні мертвої точки.
Всі теоретичні спроби описати співвідношення між ручним зусиллям і зусиллям притискання будуть
спиратися тільки на припущення за деякими параметрами. На фактично превалюючі умови впливає ряд
різних факторів.
Таким чином, значення, зазначені в таблицях нижче, засновані на практичних специфікаціях та
висновках і базуються на серії випробувань, які показали, які зусилля притискання можна
отримати, застосовуючи зазначені ручні зусилля.
Максимально дозволена сила попереднього натягу кожного розміру різьблення не перевищуватиметься
при керуванні ручкою.

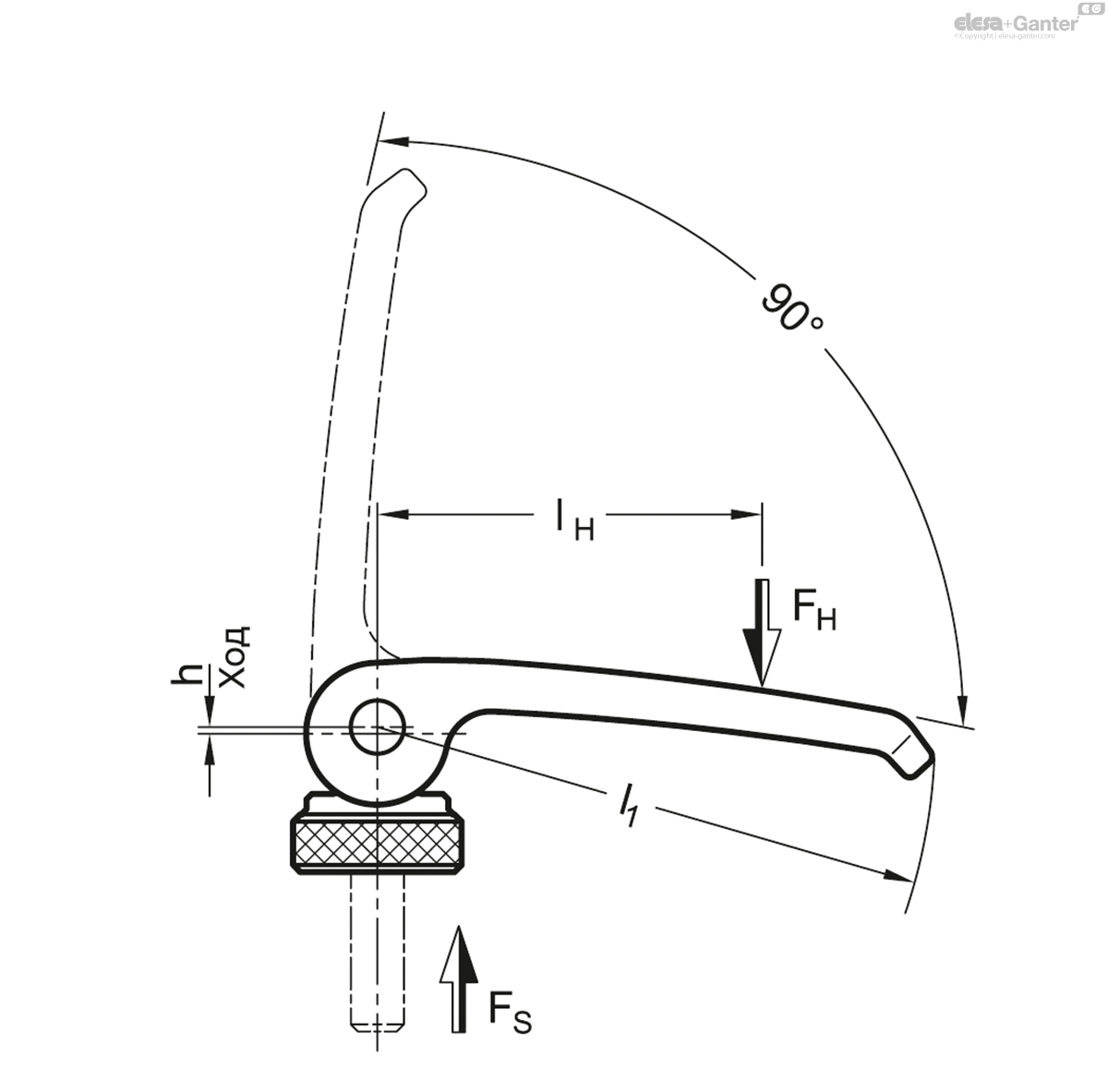

Зусилля притискання і ручне зусилля
44
l 1
≈ FH
≈ lH
≈ FS
Розмір ручки
Ручне зусилля в Н
Ручка, ручне зусилля
Зусилля гвинта / зусилля притискання в Н
-
-
-
GN 927 / GN 927.4
GN 927.3 / GN 927.5
GN 927.2 / GN 927.7
75
33
1250
1750
1450
63
125
47
2250
3100
2600
82
200
62
3700
5000
4300
101
350
76
6100
8000
7000
Розрахунок
Для врахування вищевказаної теоретичної та арифметичної альтернативи для визначення
зусилля притискання та ручного зусилля нижче буде показано можливе рішення, яке також
повністю доведе достовірність значень, вказаних у таблиці, з використанням прикладу
розрахунку.
При теоретичному визначенні зусилля притискання Fs, що є результатом ручного
зусилля, зокрема, повинні спостерігатися дві точки:
По-перше, є геометричні умови, що існують на ексцентриці, які вимагають комплексного
підходу з арифметичної точки зору, якщо хтось бажає враховувати точні умови. По-друге,
тертя, що відбувається в декількох точках, буде мати великий вплив на зусилля
притискання, що досягається.
1-а альтернатива, ексцентрик
Якщо подивитися на розгорнутий вигляд, що виникає в ексцентриці через коливальний рух, то
можна зрозуміти, що воно викликано синусоїдальною кривою.
Результатом є те, що кут ухилу w над діапазоном повороту змінюється на постійній основі,
викликаючи збільшення діапазону самоблокування та передачу зусилля.
Однак арифметичний опис даного підходу є дуже складним.
Розрахункова модель заміни
Висловлюючись простими словами і припускаючи постійний ухил, існуючу синусоїдальну криву
можна побачити як клин, який забезпечить досить точну та апроксимативну розрахункову
модель заміни, яка є набагато менш складною.
Значення тертя буде прийнято для осі обертання та кола ексцентрика, на яке в реальності
будуть більше впливати зовнішні фактори і, таким чином, це значення може відрізнятися
відповідно.
Притискна ручка з ексцентриковим кулачком GN
927.7-101-M8-B
з ручним зусиллям FH= 350 Н, коефіцієнт тертя
µ1 = 0,2 і µ2= 0,1 плюс плече важеля
lA= 5 мм і lU=11,5 мм
Fs= 350 N x 76 мм /((11 ,5 мм x (0,083 +
0,2)) + (5 мм x 0,1)) = 7000 N
Наступні коефіцієнти тертя µ можуть використовуватися
для пар потенційного тертя:
Пластик / Пластик ≈ 0,25
Сталь / Сталь (з мастилом) ≈ 0,1
Сталь / Сталь ≈ 0,2
Пластик / Сталь ≈ 0,15
Нержавіюча сталь / Нержавіюча сталь (з мастилом) ≈ 0,1
Нержавіюча сталь / Нержавіюча сталь ≈ 0,2
Примітки з безпеки
Конструкція для областей застосування, що мають на увазі використання
притискних ручок з ексцентриковим кулачком, повинна бути обов'язково
виготовлена з урахуванням відповідного коефіцієнта безпеки. Звичайні
коефіцієнти безпеки для статичних навантажень від 1,2 до 1,5; пульсуючих
навантажень від 1,8 до 2,4 та змінних навантажень від 3 до 4. Підлягає
пропорційному збільшенню для областей застосування з підвищеними вимогами до
безпеки.
Відмова від відповідальності:
Інформація та рекомендації, надані нами, складені без зобов'язання та не
мають на увазі жодної відповідальності, якщо тільки ми не надали чітко
виражене та письмове зобов'язання щодо надання такої інформації та
рекомендацій. Всі вироби є стандартними деталями, призначеними для широкого
спектру різних варіантів використання, і як такі підпадають під комплексні
типові випробування; користувачі повинні визначити свою серію випробувань,
за яку ми не несемо відповідальності, на предмет того, чи виріб підходить
для певної галузі застосування.
