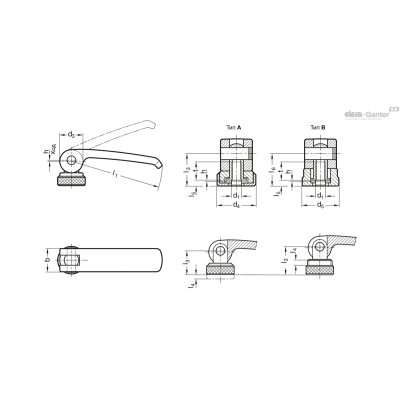

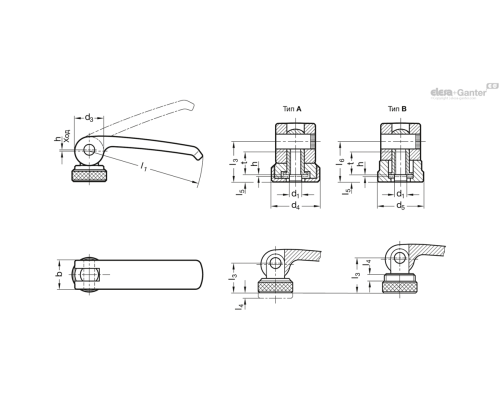

GN 927.7

Загальна інформація

У ексцентрикового принципу є дві переваги: Велике зусилля притискання F_sі механізм самоблокування при перевищенні мертвої точки.

Всі теоретичні спроби описати співвідношення між ручним зусиллям і зусиллям притискання будуть спиратися тільки на припущення за деякими параметрами. На фактично превалюючі умови впливає ряд різних факторів.

Таким чином, значення, зазначені в таблицях нижче, засновані на практичних специфікаціях та висновках і базуються на серії випробувань, які показали, які зусилля притискання можна отримати, застосовуючи зазначені ручні зусилля.

Максимально дозволена сила попереднього натягу кожного розміру різьблення не перевищуватиметься при керуванні ручкою.



l 1	≈ F H	≈ l H	≈ F S
Розмір ручки	Ручне зусилля в Н	Ручка, ручне зусилля	Зусилля гвинта / зусилля притискання в Н
-	-	-	GN 927/GN 927.4	GN 927.3/GN 927.5	GN 927.2/GN 927.7
44	75	33	1250	1750	1450
63	125	47	2250	3100	2600
82	200	62	3700	5000	4300
101	350	76	6100	8000	7000

Розрахунок

Для врахування вищевказаної теоретичної та арифметичної альтернативи для визначення зусилля притискання та ручного зусилля нижче буде показано можливе рішення, яке також повністю доведе достовірність значень, вказаних у таблиці, з використанням прикладу розрахунку.

При теоретичному визначенні зусилля притискання F_s, що є результатом ручного зусилля, зокрема, повинні спостерігатися дві точки:

По-перше, є геометричні умови, що існують на ексцентриці, які вимагають комплексного підходу з арифметичної точки зору, якщо хтось бажає враховувати точні умови. По-друге, тертя, що відбувається в декількох точках, буде мати великий вплив на зусилля притискання, що досягається.

1-а альтернатива, ексцентрик

Якщо подивитися на розгорнутий вигляд, що виникає в ексцентриці через коливальний рух, то можна зрозуміти, що воно викликано синусоїдальною кривою.

Результатом є те, що кут ухилу w над діапазоном повороту змінюється на постійній основі, викликаючи збільшення діапазону самоблокування та передачу зусилля.

Однак арифметичний опис даного підходу є дуже складним.



Розрахункова модель заміни

Висловлюючись простими словами і припускаючи постійний ухил, існуючу синусоїдальну криву можна побачити як клин, який забезпечить досить точну та апроксимативну розрахункову модель заміни, яка є набагато менш складною.

Значення тертя буде прийнято для осі обертання та кола ексцентрика, на яке в реальності будуть більше впливати зовнішні фактори і, таким чином, це значення може відрізнятися відповідно.

2-а альтернатива, ексцентрик



Рівняння та модельні розрахунки

Сила затиску	Коефіцієнт тертя (кут загострення, ¼ кола)
F s = F H xl H / ((l U x ( µ w + µ 1 )) + ( l A x µ 2 ))	µ w = hx 4 / π x 2 xl U

приклад
Притискна ручка з ексцентриковим кулачком GN 927.7-101-M8-B
з ручним зусиллям F H = 350 Н, коефіцієнт тертя µ 1 = 0,2 та µ 2 = 0,1 плюс плече важеля l A = 5 мм та l U = 11,5 мм
F s = 350 N x 76 мм / ((11,5 мм x (0,083 + 0,2)) + (5 мм x 0,1)) = 7000 N
Наступні коефіцієнти тертя µ можуть використовуватися для пар потенційного тертя:
Пластик / Пластик ≈ 0,25	Сталь / Сталь (з мастилом) ≈ 0,1	Сталь / Сталь ≈ 0,2
Пластик / Сталь ≈ 0,15	Нержавіюча сталь / Нержавіюча сталь (з мастилом) ≈ 0,1	Нержавіюча сталь / Нержавіюча сталь ≈ 0,2
