Продукція
  • GN 3664

GN 3664

Зоряні рукоятки з обмеженням крутного моменту / Гвинти настановні

Установчі гвинти

GN 3664
GN 3664

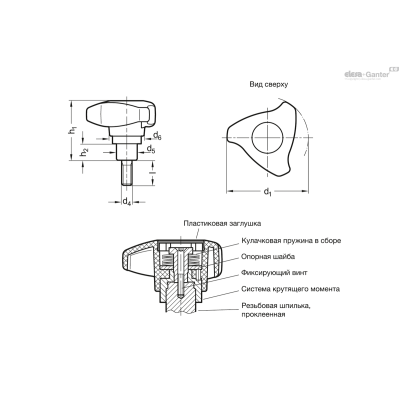

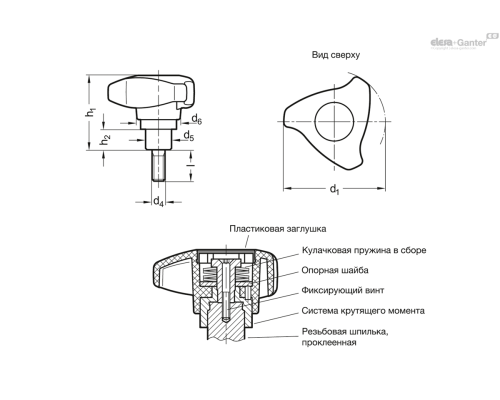

Опис
d6
Крутний момент ±10 %в Н·м
d5
h1
h2
L
d1
d4
Вага Наявн. Ціна
GN 3664-50-M10-20-2 23.6 2 13.5 41.6 10.7 20 50 M10 74г 2 тижні 1683.90грн.
GN 3664-50-M10-20-3 23.6 3 13.5 41.6 10.7 20 50 M10 74г 2 тижні 1683.90грн.
GN 3664-50-M10-20-4 23.6 4 13.5 41.6 10.7 20 50 M10 74г 2 тижні 1683.90грн.
GN 3664-50-M10-25-2 23.6 2 13.5 41.6 10.7 25 50 M10 77г 2 тижні 1685.70грн.
GN 3664-50-M10-25-3 23.6 3 13.5 41.6 10.7 25 50 M10 77г 2 тижні 1685.70грн.
GN 3664-50-M10-25-4 23.6 4 13.5 41.6 10.7 25 50 M10 77г 2 тижні 1685.70грн.
GN 3664-50-M10-32-2 23.6 2 13.5 41.6 10.7 32 50 M10 81г 2 тижні 1693.35грн.
GN 3664-50-M10-32-3 23.6 3 13.5 41.6 10.7 32 50 M10 81г 2 тижні 1693.35грн.
GN 3664-50-M10-32-4 23.6 4 13.5 41.6 10.7 32 50 M10 81г 2 тижні 1693.35грн.
GN 3664-50-M10-40-2 23.6 2 13.5 41.6 10.7 40 50 M10 83г 2 тижні 1697.40грн.
GN 3664-50-M10-40-3 23.6 3 13.5 41.6 10.7 40 50 M10 83г 2 тижні 1697.40грн.
GN 3664-50-M10-40-4 23.6 4 13.5 41.6 10.7 40 50 M10 83г 2 тижні 1697.40грн.
GN 3664-50-M10-50-2 23.6 2 13.5 41.6 10.7 50 50 M10 88г 2 тижні 1705.05грн.
GN 3664-50-M10-50-3 23.6 3 13.5 41.6 10.7 50 50 M10 88г 2 тижні 1705.05грн.
GN 3664-50-M10-50-4 23.6 4 13.5 41.6 10.7 50 50 M10 88г 2 тижні 1705.05грн.
GN 3664-50-M8-16-2 23.6 2 13.5 41.6 10.7 16 50 M8 71г 2 тижні 1681.65грн.
GN 3664-50-M8-16-3 23.6 3 13.5 41.6 10.7 16 50 M8 71г 2 тижні 1681.65грн.
GN 3664-50-M8-16-4 23.6 4 13.5 41.6 10.7 16 50 M8 71г 2 тижні 1681.65грн.
GN 3664-50-M8-20-2 23.6 2 13.5 41.6 10.7 20 50 M8 71г 2 тижні 1683.90грн.
GN 3664-50-M8-20-3 23.6 3 13.5 41.6 10.7 20 50 M8 71г 2 тижні 1683.90грн.
GN 3664-50-M8-20-4 23.6 4 13.5 41.6 10.7 20 50 M8 71г 2 тижні 1683.90грн.
GN 3664-50-M8-25-2 23.6 2 13.5 41.6 10.7 25 50 M8 73г 2 тижні 1685.70грн.
GN 3664-50-M8-25-3 23.6 3 13.5 41.6 10.7 25 50 M8 73г 2 тижні 1685.70грн.
GN 3664-50-M8-25-4 23.6 4 13.5 41.6 10.7 25 50 M8 73г 2 тижні 1685.70грн.
GN 3664-50-M8-32-2 23.6 2 13.5 41.6 10.7 32 50 M8 75г 2 тижні 1693.35грн.
GN 3664-50-M8-32-3 23.6 3 13.5 41.6 10.7 32 50 M8 75г 2 тижні 1693.35грн.
GN 3664-50-M8-32-4 23.6 4 13.5 41.6 10.7 32 50 M8 75г 2 тижні 1693.35грн.
GN 3664-50-M8-40-2 23.6 2 13.5 41.6 10.7 40 50 M8 77г 2 тижні 1697.40грн.
GN 3664-50-M8-40-3 23.6 3 13.5 41.6 10.7 40 50 M8 77г 2 тижні 1697.40грн.
GN 3664-50-M8-40-4 23.6 4 13.5 41.6 10.7 40 50 M8 77г 2 тижні 1697.40грн.
GN 3664-63-M10-25-3,2 28.1 3.2 16 46.6 12.9 25 63 M10 125г 2 тижні 1877.40грн.
GN 3664-63-M10-25-4 28.1 4 16 46.6 12.9 25 63 M10 125г 2 тижні 1877.40грн.
GN 3664-63-M10-25-4,7 28.1 4.7 16 46.6 12.9 25 63 M10 125г 2 тижні 1877.40грн.
GN 3664-63-M10-32-3,2 28.1 3.2 16 46.6 12.9 32 63 M10 128г 2 тижні 1887.75грн.
GN 3664-63-M10-32-4 28.1 4 16 46.6 12.9 32 63 M10 128г 2 тижні 1887.75грн.
GN 3664-63-M10-32-4,7 28.1 4.7 16 46.6 12.9 32 63 M10 128г 2 тижні 1887.75грн.
GN 3664-63-M10-40-3,2 28.1 3.2 16 46.6 12.9 40 63 M10 132г 2 тижні 1890.90грн.
GN 3664-63-M10-40-4 28.1 4 16 46.6 12.9 40 63 M10 132г 2 тижні 1890.90грн.
GN 3664-63-M10-40-4,7 28.1 4.7 16 46.6 12.9 40 63 M10 132г 2 тижні 1890.90грн.
GN 3664-63-M10-50-3,2 28.1 3.2 16 46.6 12.9 50 63 M10 137г 2 тижні 1901.70грн.
GN 3664-63-M10-50-4 28.1 4 16 46.6 12.9 50 63 M10 137г 2 тижні 1901.70грн.
GN 3664-63-M10-50-4,7 28.1 4.7 16 46.6 12.9 50 63 M10 137г 2 тижні 1901.70грн.
GN 3664-63-M10-63-3,2 28.1 3.2 16 46.6 12.9 63 63 M10 143г 2 тижні 1908.00грн.
GN 3664-63-M10-63-4 28.1 4 16 46.6 12.9 63 63 M10 143г 2 тижні 1908.00грн.
GN 3664-63-M10-63-4,7 28.1 4.7 16 46.6 12.9 63 63 M10 143г 2 тижні 1908.00грн.
GN 3664-63-M8-25-3,2 28.1 3.2 16 46.6 12.9 25 63 M8 119г 2 тижні 1877.40грн.
GN 3664-63-M8-25-4 28.1 4 16 46.6 12.9 25 63 M8 119г 2 тижні 1877.40грн.
GN 3664-63-M8-25-4,7 28.1 4.7 16 46.6 12.9 25 63 M8 119г 2 тижні 1877.40грн.
GN 3664-63-M8-32-3,2 28.1 3.2 16 46.6 12.9 32 63 M8 122г 2 тижні 1887.75грн.
GN 3664-63-M8-32-4 28.1 4 16 46.6 12.9 32 63 M8 122г 2 тижні 1887.75грн.
GN 3664-63-M8-32-4,7 28.1 4.7 16 46.6 12.9 32 63 M8 122г 2 тижні 1887.75грн.
GN 3664-63-M8-40-3,2 28.1 3.2 16 46.6 12.9 40 63 M8 126г 2 тижні 1890.90грн.
GN 3664-63-M8-40-4 28.1 4 16 46.6 12.9 40 63 M8 126г 2 тижні 1890.90грн.
GN 3664-63-M8-40-4,7 28.1 4.7 16 46.6 12.9 40 63 M8 126г 2 тижні 1890.90грн.
GN 3664-63-M8-50-3,2 28.1 3.2 16 46.6 12.9 50 63 M8 129г 2 тижні 1901.70грн.
GN 3664-63-M8-50-4 28.1 4 16 46.6 12.9 50 63 M8 129г 2 тижні 1901.70грн.
GN 3664-63-M8-50-4,7 28.1 4.7 16 46.6 12.9 50 63 M8 129г 2 тижні 1901.70грн.
GN 3664-63-M8-63-3,2 28.1 3.2 16 46.6 12.9 63 63 M8 133г 2 тижні 1908.00грн.
GN 3664-63-M8-63-4 28.1 4 16 46.6 12.9 63 63 M8 133г 2 тижні 1908.00грн.
GN 3664-63-M8-63-4,7 28.1 4.7 16 46.6 12.9 63 63 M8 133г 2 тижні 1908.00грн.
GN 3664-80-M10-25-4 34.1 4 19 56.2 16.8 25 80 M10 196г 2 тижні 1736.55грн.
GN 3664-80-M10-25-5,5 34.1 5.5 19 56.2 16.8 25 80 M10 196г 2 тижні 1736.55грн.
GN 3664-80-M10-25-7,5 34.1 7.5 19 56.2 16.8 25 80 M10 196г 2 тижні 1736.55грн.
GN 3664-80-M10-32-4 34.1 4 19 56.2 16.8 32 80 M10 200г 2 тижні 1748.25грн.
GN 3664-80-M10-32-5,5 34.1 5.5 19 56.2 16.8 32 80 M10 200г 2 тижні 1748.25грн.
GN 3664-80-M10-32-7,5 34.1 7.5 19 56.2 16.8 32 80 M10 200г 2 тижні 1748.25грн.
GN 3664-80-M10-40-4 34.1 4 19 56.2 16.8 40 80 M10 204г 2 тижні 1753.65грн.
GN 3664-80-M10-40-5,5 34.1 5.5 19 56.2 16.8 40 80 M10 204г 2 тижні 1753.65грн.
GN 3664-80-M10-40-7,5 34.1 7.5 19 56.2 16.8 40 80 M10 204г 2 тижні 1753.65грн.
GN 3664-80-M10-50-4 34.1 4 19 56.2 16.8 50 80 M10 210г 2 тижні 1766.25грн.
GN 3664-80-M10-50-5,5 34.1 5.5 19 56.2 16.8 50 80 M10 210г 2 тижні 1766.25грн.
GN 3664-80-M10-50-7,5 34.1 7.5 19 56.2 16.8 50 80 M10 210г 2 тижні 1766.25грн.
GN 3664-80-M10-63-4 34.1 4 19 56.2 16.8 63 80 M10 215г 2 тижні 1777.95грн.
GN 3664-80-M10-63-5,5 34.1 5.5 19 56.2 16.8 63 80 M10 215г 2 тижні 1777.95грн.
GN 3664-80-M10-63-7,5 34.1 7.5 19 56.2 16.8 63 80 M10 215г 2 тижні 1777.95грн.
GN 3664-80-M12-25-4 34.1 4 19 56.2 16.8 25 80 M12 203г 2 тижні 1736.55грн.
GN 3664-80-M12-25-5,5 34.1 5.5 19 56.2 16.8 25 80 M12 203г 2 тижні 1736.55грн.
GN 3664-80-M12-25-7,5 34.1 7.5 19 56.2 16.8 25 80 M12 203г 2 тижні 1736.55грн.
GN 3664-80-M12-32-4 34.1 4 19 56.2 16.8 32 80 M12 207г 2 тижні 1748.25грн.
GN 3664-80-M12-32-5,5 34.1 5.5 19 56.2 16.8 32 80 M12 207г 2 тижні 1748.25грн.
GN 3664-80-M12-32-7,5 34.1 7.5 19 56.2 16.8 32 80 M12 207г 2 тижні 1748.25грн.
GN 3664-80-M12-40-4 34.1 4 19 56.2 16.8 40 80 M12 212г 2 тижні 1753.65грн.
GN 3664-80-M12-40-5,5 34.1 5.5 19 56.2 16.8 40 80 M12 212г 2 тижні 1753.65грн.
GN 3664-80-M12-40-7,5 34.1 7.5 19 56.2 16.8 40 80 M12 212г 2 тижні 1753.65грн.
GN 3664-80-M12-50-4 34.1 4 19 56.2 16.8 50 80 M12 220г 2 тижні 1766.25грн.
GN 3664-80-M12-50-5,5 34.1 5.5 19 56.2 16.8 50 80 M12 220г 2 тижні 1766.25грн.
GN 3664-80-M12-50-7,5 34.1 7.5 19 56.2 16.8 50 80 M12 220г 2 тижні 1766.25грн.
GN 3664-80-M12-63-4 34.1 4 19 56.2 16.8 63 80 M12 229г 2 тижні 1777.95грн.
GN 3664-80-M12-63-5,5 34.1 5.5 19 56.2 16.8 63 80 M12 229г 2 тижні 1777.95грн.
GN 3664-80-M12-63-7,5 34.1 7.5 19 56.2 16.8 63 80 M12 229г 2 тижні 1777.95грн.
Характеристики

Поворотна ручка

СУПЕР-технополімер

Армування скловолокном

чорний колір, матове оздоблення

Механізм обмеження крутного моменту

Сталь, загартована

Інші компоненти

Сталь, чорніння

Заглушка

Пластик, світло-сірий колір

Інформація

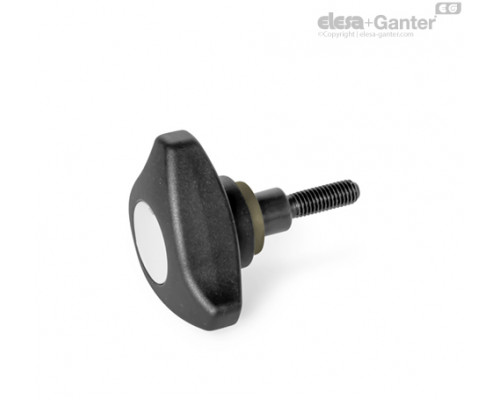

Зоряні рукоятки з обмеженням крутного моменту GN 3664 використовуються в тих випадках, коли потрібно задати або обмежити крутний момент, що додається вручну.

При обертанні за годинниковою стрілкою механізм контролю крутного моменту зірчастої рукоятки запускає «ефект прослизання» після досягнення заданого крутного моменту. При обертанні проти годинникової стрілки механізм блокується, щоб скасувати обмеження крутного моменту. Це виключає перевищення максимально допустимого крутного моменту і гарантує незмінно надійну передачу крутного моменту, необхідного для відгвинчування.

За запитом
  • Інші розміри вставок з отвором або вставок з різьбленням аналогічні  GN 300
  • Інші вставки зі спеціальними шпильками аналогічні GN 306
  • Інші значення крутного моменту
  • Обмеження крутного моменту шляхом повороту проти годинної стрілки або поворотом проти і за годинниковою стрілкою
Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 3664 572.92 KB
GN3664
