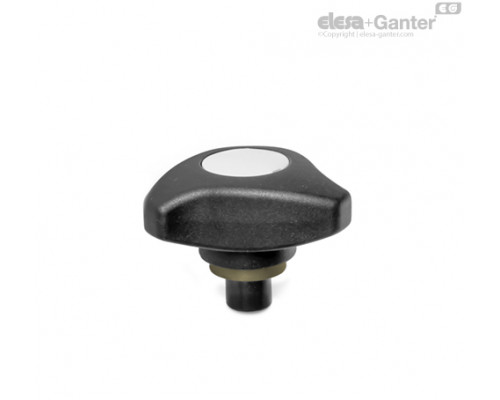

GN 3664

Зоряні рукоятки з обмеженням крутного моменту / Гвинти настановні

Ручки

GN 3664
GN 3664
Опис

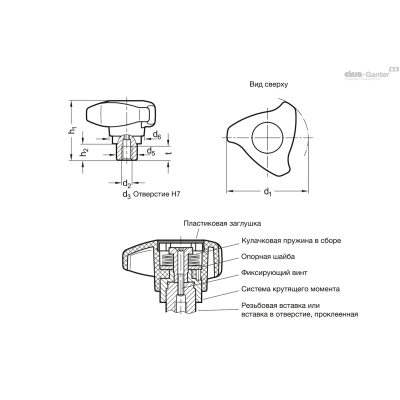

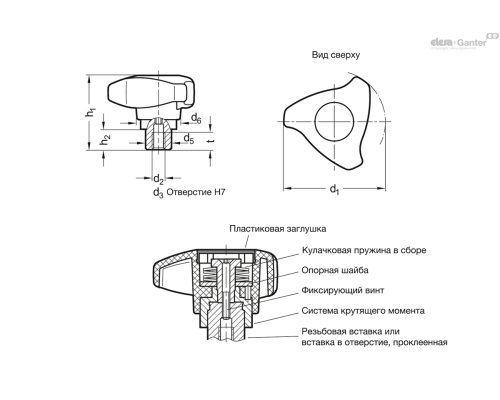

d3 H7
d6
t мин.
Крутний момент ±10 %в Н·м
d5
h1
h2
d1
d2
d4
Вага Наявн. Ціна
GN 3664-50-B6-2 B6 23.6 11 2 13.5 41.6 10.7 50 - - 63г 2 тижні 1670.85грн.
GN 3664-50-B6-3 B6 23.6 11 3 13.5 41.6 10.7 50 - - 63г 2 тижні 1670.85грн.
GN 3664-50-B6-4 B6 23.6 11 4 13.5 41.6 10.7 50 - - 63г 2 тижні 1670.85грн.
GN 3664-50-B8-2 B8 23.6 11 2 13.5 41.6 10.7 50 - - 58г 2 тижні 1670.85грн.
GN 3664-50-B8-3 B8 23.6 11 3 13.5 41.6 10.7 50 - - 58г 2 тижні 1670.85грн.
GN 3664-50-B8-4 B8 23.6 11 4 13.5 41.6 10.7 50 - - 58г 2 тижні 1670.85грн.
GN 3664-50-M6-2 - 23.6 11 2 13.5 41.6 10.7 50 M6 M6 63г 2 тижні 1670.85грн.
GN 3664-50-M6-3 - 23.6 11 3 13.5 41.6 10.7 50 M6 M6 63г 2 тижні 1670.85грн.
GN 3664-50-M6-4 - 23.6 11 4 13.5 41.6 10.7 50 M6 M6 63г 2 тижні 1670.85грн.
GN 3664-50-M8-2 - 23.6 11 2 13.5 41.6 10.7 50 M8 M8 61г 2 тижні 1670.85грн.
GN 3664-50-M8-3 - 23.6 11 3 13.5 41.6 10.7 50 M8 M8 61г 2 тижні 1670.85грн.
GN 3664-50-M8-4 - 23.6 11 4 13.5 41.6 10.7 50 M8 M8 61г 2 тижні 1670.85грн.
GN 3664-63-B10-3,2 B10 28.1 14 3.2 16 46.6 12.9 63 - - 104г 2 тижні 1857.15грн.
GN 3664-63-B10-4 B10 28.1 14 4 16 46.6 12.9 63 - - 104г 2 тижні 1857.15грн.
GN 3664-63-B10-4,7 B10 28.1 14 4.7 16 46.6 12.9 63 - - 104г 2 тижні 1857.15грн.
GN 3664-63-B8-3,2 B8 28.1 14 3.2 16 46.6 12.9 63 - - 108г 2 тижні 1857.15грн.
GN 3664-63-B8-4 B8 28.1 14 4 16 46.6 12.9 63 - - 108г 2 тижні 1857.15грн.
GN 3664-63-B8-4,7 B8 28.1 14 4.7 16 46.6 12.9 63 - - 108г 2 тижні 1857.15грн.
GN 3664-63-M10-3,2 - 28.1 14 3.2 16 46.6 12.9 63 M10 M10 104г 2 тижні 1857.15грн.
GN 3664-63-M10-4 - 28.1 14 4 16 46.6 12.9 63 M10 M10 104г 2 тижні 1857.15грн.
GN 3664-63-M10-4,7 - 28.1 14 4.7 16 46.6 12.9 63 M10 M10 104г 2 тижні 1857.15грн.
GN 3664-63-M8-3,2 - 28.1 14 3.2 16 46.6 12.9 63 M8 M8 107г 2 тижні 1857.15грн.
GN 3664-63-M8-4 - 28.1 14 4 16 46.6 12.9 63 M8 M8 107г 2 тижні 1857.15грн.
GN 3664-63-M8-4,7 - 28.1 14 4.7 16 46.6 12.9 63 M8 M8 107г 2 тижні 1857.15грн.
GN 3664-80-B10-4 B10 34.1 17 4 19 56.2 16.8 80 - - 175г 2 тижні 1759.05грн.
GN 3664-80-B10-5,5 B10 34.1 17 5.5 19 56.2 16.8 80 - - 175г 2 тижні 1759.05грн.
GN 3664-80-B10-7,5 B10 34.1 17 7.5 19 56.2 16.8 80 - - 175г 2 тижні 1759.05грн.
GN 3664-80-B12-4 B12 34.1 17 4 19 56.2 16.8 80 - - 169г 2 тижні 1714.50грн.
GN 3664-80-B12-5,5 B12 34.1 17 5.5 19 56.2 16.8 80 - - 169г 2 тижні 1714.50грн.
GN 3664-80-B12-7,5 B12 34.1 17 7.5 19 56.2 16.8 80 - - 169г 2 тижні 1714.50грн.
GN 3664-80-M10-4 - 34.1 17 4 19 56.2 16.8 80 M10 M10 174г 2 тижні 1714.50грн.
GN 3664-80-M10-5,5 - 34.1 17 5.5 19 56.2 16.8 80 M10 M10 174г 2 тижні 1714.50грн.
GN 3664-80-M10-7,5 - 34.1 17 7.5 19 56.2 16.8 80 M10 M10 174г 2 тижні 1714.50грн.
GN 3664-80-M12-4 - 34.1 17 4 19 56.2 16.8 80 M12 M12 169г 2 тижні 1714.50грн.
GN 3664-80-M12-5,5 - 34.1 17 5.5 19 56.2 16.8 80 M12 M12 169г 2 тижні 1714.50грн.
GN 3664-80-M12-7,5 - 34.1 17 7.5 19 56.2 16.8 80 M12 M12 169г 2 тижні 1714.50грн.
Характеристики

Поворотна ручка

СУПЕР-технополімер

Армування скловолокном

чорний колір, матове оздоблення

Механізм обмеження крутного моменту

Сталь, загартована

Інші компоненти

Сталь, чорніння

Заглушка

Пластик, світло-сірий колір

Інформація

Зоряні рукоятки з обмеженням крутного моменту GN 3664 використовуються в тих випадках, коли потрібно задати або обмежити крутний момент, що додається вручну.

При обертанні за годинниковою стрілкою механізм контролю крутного моменту зірчастої рукоятки запускає «ефект прослизання» після досягнення заданого крутного моменту. При обертанні проти годинникової стрілки механізм блокується, щоб скасувати обмеження крутного моменту. Це виключає перевищення максимально допустимого крутного моменту і гарантує незмінно надійну передачу крутного моменту, необхідного для відгвинчування.

За запитом
  • Інші розміри вставок з отвором або вставок з різьбленням аналогічні  GN 300
  • Інші вставки зі спеціальними шпильками аналогічні GN 306
  • Інші значення крутного моменту
  • Обмеження крутного моменту шляхом повороту проти годинної стрілки або поворотом проти і за годинниковою стрілкою
Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 3664 572.92 KB
