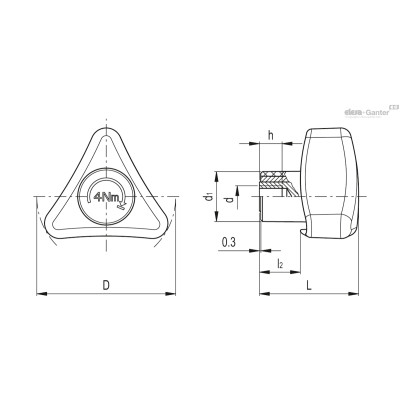

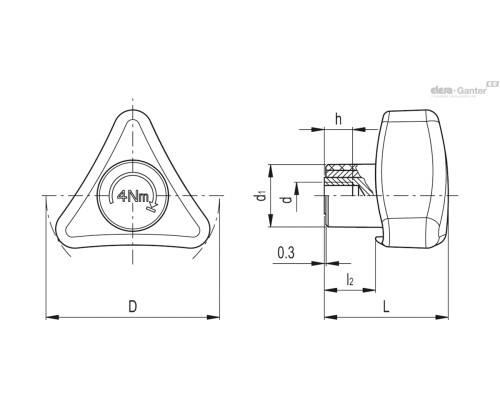

| Опис | l2 | C#[Nm] | D | L | d1 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VTD.60-AZ-M6-2Nm | 20 | 2 | M6 | 50.5 | 27.5 | 10 | 100г | 2 тижні | 1526.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.60-AZ-M6-3Nm | 20 | 3 | M6 | 50.5 | 27.5 | 10 | 90г | 2 тижні | 1583.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.60-AZ-M8-2Nm | 20 | 2 | M8 | 50.5 | 27.5 | 12 | 96г | 2 тижні | 1526.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.60-AZ-M8-3Nm | 20 | 3 | M8 | 50.5 | 27.5 | 12 | 90г | 2 тижні | 1583.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M10-4Nm | 22 | 4 | M10 | 53.5 | 27.5 | 12 | 109г | 2 тижні | 1611.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M10-6Nm | 22 | 6 | M10 | 53.5 | 27.5 | 12 | 100г | 2 тижні | 1669.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M12-4Nm | 22 | 4 | M12 | 53.5 | 27.5 | 12 | 100г | 2 тижні | 1611.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M12-6Nm | 22 | 6 | M12 | 53.5 | 27.5 | 12 | 100г | 2 тижні | 1669.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M8-4Nm | 22 | 4 | M8 | 53.5 | 27.5 | 12 | 100г | 2 тижні | 1611.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VTD.80-AZ-M8-6Nm | 22 | 6 | M8 | 53.5 | 27.5 | 12 | 110г | 2 тижні | 1669.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

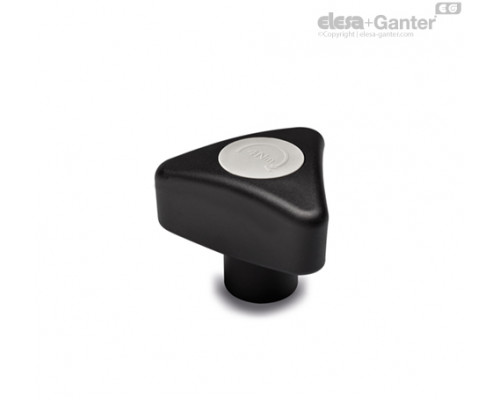

Корпус поворотної ручки
Технополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, матове оздоблення.
Центральний ковпачок
Технополімер на основі поліаміду (ПА), сірий колір на палітрі RAL 7035, матова поверхня.
Механізм обмеження крутного моменту
Загартована сталь.
Стандартні виконання
Втулка з оцинкованої сталі з різьбовим отвором глухим.
- VTD-AZ-2 : максимальний крутний момент, 2 Нм.
- VTD-AZ-3 : максимальний крутний момент, 3 Нм.
- VTD-AZ-4 : максимальний крутний момент, 4 Нм.
- VTD-AZ-6 : максимальний крутний момент, 6 Нм.

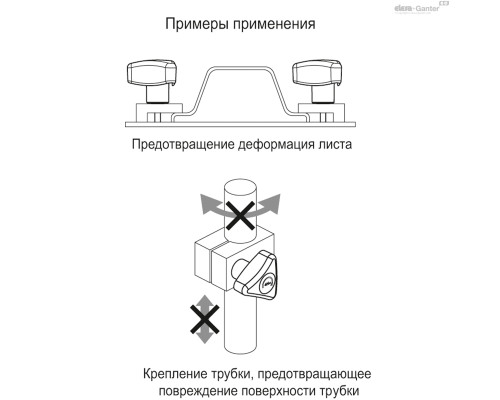

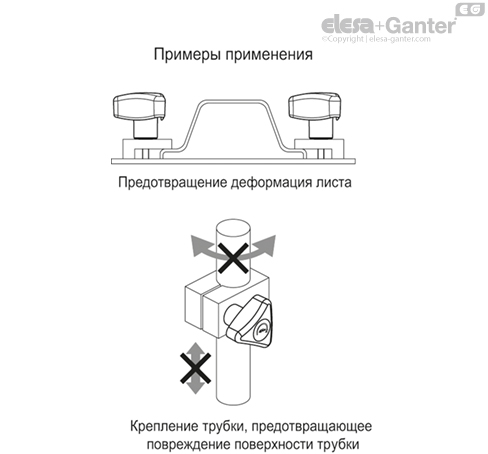

Особливості та сфери застосування
Поворотна ручка VTD використовується, коли момент затягування, що додається, не повинен перевищувати певного значення.
Передача крутного моменту від поворотної ручки до притискного елемента відбувається за допомогою пружинної системи, яка після досягнення необхідного крутного моменту звільняє ручку. При перевищенні встановленого моменту, що крутить, буде чути клацання, що вказує на досягнення максимального затягування.
Механізм відмикається поворотом ручки проти годинникової стрілки (патент Elesa).
Поворотні ручки пройшли випробування на 60000 циклів затягування, і значення моменту, що крутить, не змінилися.
Спеціальні виконання доступні на запит
- Поворотні ручки з різьбовим гвинтом.
- Поворотні ручки з різними значеннями макс. крутного моменту.
- Поворотні ручки з металевими частинами з нержавіючої сталі та кільцем ущільнювача з синтетичного бутадієн-нітрильного каучуку.
- Поворотні ручки, що постачаються з ковпачком інших кольорів.
