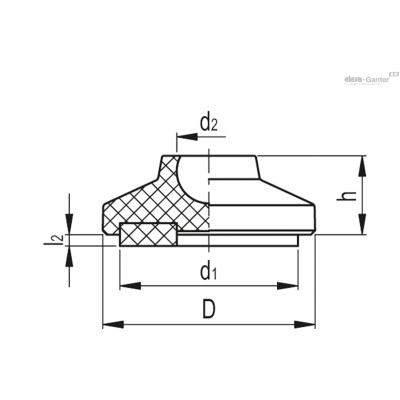

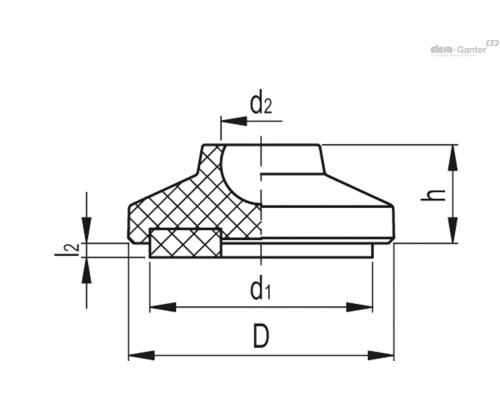

| Опис | l2 | l20 Н/мм2 | l20.4 Н/мм2 | l20.6 Н/мм2 | stat.navan.max* Н | Аморт. вставн. блок | D | d1 | d2 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LS.VA-32-8,5 | 5.3 | 5.3 | 4.8 | 4.6 | 96 | 239 | 32 | 23.1 | 8.5 | 15 | 12г | 2 тижні | 205.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-32-14 | 5.3 | 5.3 | 4.8 | 4.6 | 96 | 239 | 32 | 23.1 | 14 | 15 | 12г | 2 тижні | 205.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-40-8,5 | 6 | 6 | 5.6 | 5.4 | 180 | 452 | 40 | 30 | 8.5 | 17 | 21г | 2 тижні | 259.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-40-14 | 6 | 6 | 5.6 | 5.4 | 180 | 452 | 40 | 30 | 14 | 17 | 20г | 2 тижні | 259.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-50-8,5 | 6 | 6 | 5 | 4.7 | 400 | 1000 | 50 | 40 | 8.5 | 19 | 36г | 2 тижні | 358.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-50-14 | 6 | 6 | 5 | 4.7 | 400 | 1000 | 50 | 40 | 14 | 19 | 34г | 2 тижні | 358.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-60-14 | 5 | 5 | 3.9 | 3.5 | 680 | 1709 | 60 | 50.5 | 14 | 24 | 103г | 2 тижні | 554.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LS.VA-60-24 | 5 | 5 | 3.9 | 3.5 | 680 | 1709 | 60 | 50.5 | 24 | 24 | 102г | 2 тижні | 554.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

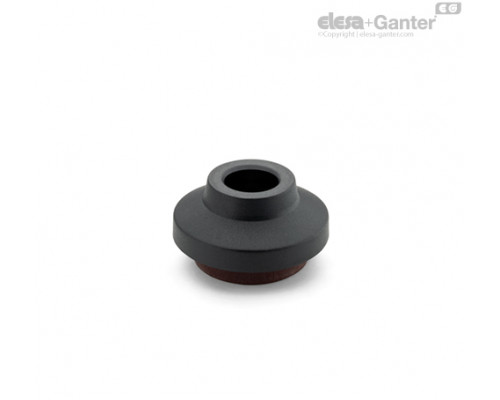

Основа
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Амортизуючий елемент
Поліуретанова гума (PUR), природний колір, твердість за Шорою за шкалою А 50.
Особливості
Розроблені для поглинання вібрації, ударів та шуму, що створюються рухомими елементами або незбалансованими вібруючими масами корпусів обладнання та машин, які можуть призвести до наступного:
- виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
- збитки здоров'ю оператора;
- виникненню шумів.
Технічні дані та рекомендації щодо вибору
Значення максимального статичного навантаження, представлене в таблиці, показує статичне навантаження для питомого навантаження 0,4 Н/мм 2 під дію якої може потрапляти амортизуючий елемент, для забезпечення оптимального поглинання вібрацій.
Крім того, таблиці представлені значення (l 2 ) пружної деформації з навантаженням макс. 0,6 Н/мм² у разі динамічного навантаження.
Ефективність демпфування залежить від співвідношення між частотою перешкод машини та власною частотою опору, що амортизує.
Власна частота основи залежить від матеріалу, геометрії та питомого навантаження [Н/мм 2 ], якому піддається.
Питоме навантаження виходить шляхом поділу застосовуваного навантаження на опорну площу елемента, що амортизує.

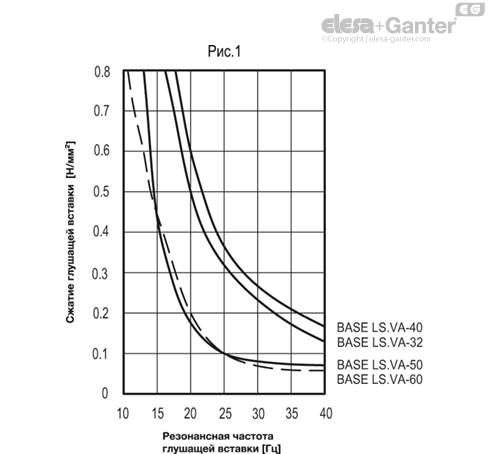

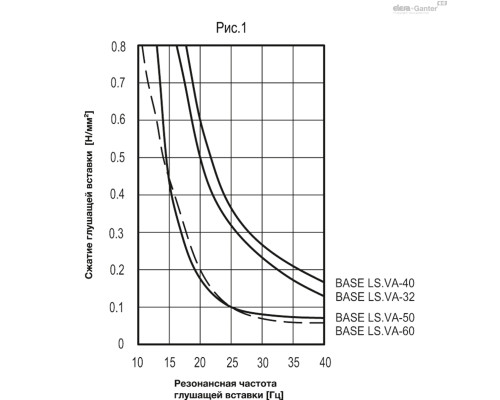

Після обчислення питомого навантаження власна частота опори може бути отримана з графіка, представленого малюнку 1.

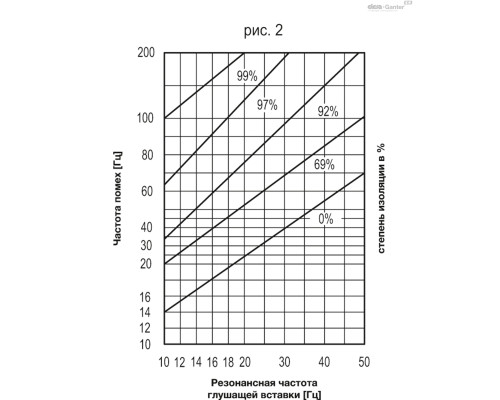

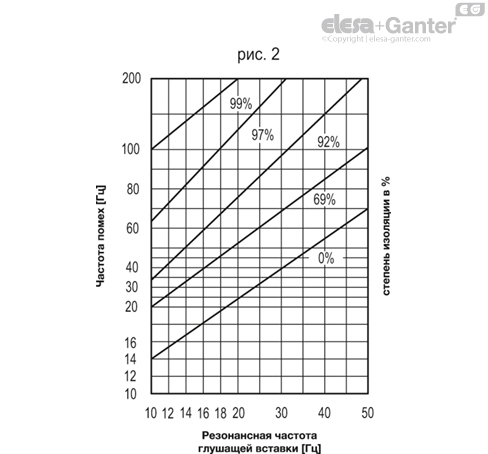

Демпфування починається, коли співвідношення між частотою перешкод машини і власною частотою опору, що амортизує більше ніж √2. Чим більша різниця між частотою перешкод машини та власною частотою опори, тим більше демпфування (див. рисунок 2).
Приклад:
- Очікуване навантаження на опору = 150 Н
- Питоме навантаження BASE LS.VA-32 = 150/239 = 0,63 Н/мм 2
- Питоме навантаження BASE LS.VA-40 = 150/452 = 0,33 Н/мм 2
- Таким чином, BASE LS.VA-40 вибирається як питоме навантаження на прикладі і становить менше 0,4 Н/мм 2 що є оптимальним значенням демпфування.
- При введенні у графік малюнку 1 питомої навантаження 0,33 Н/мм 2 отримують власну частоту 26 Гц (крива BASE LS.VA-40).
- При введенні у графік малюнку 2 частоти 26 Гц обрана опора почне демпфування частот понад 32 Гц. Демпфування 69% виходить для частоти машини 61 Гц. Демпфування 92% виходить для частоти машини 85 Гц.
