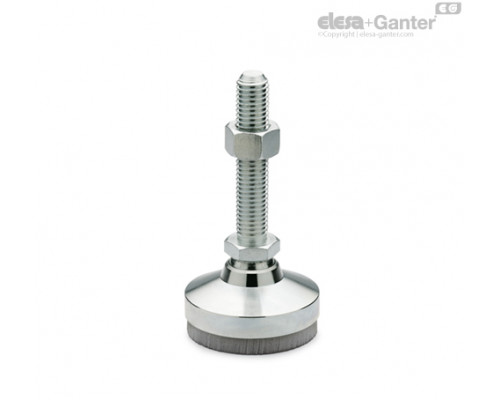

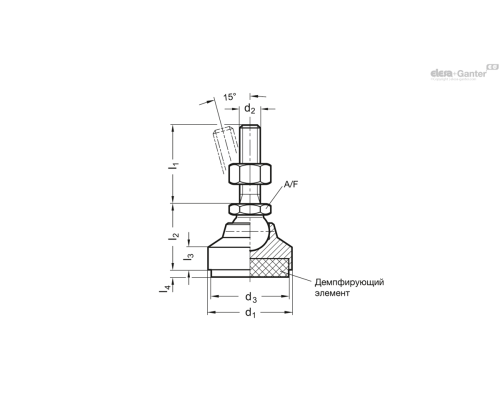

| Опис | A/F | l2 | l3 | l4 в Н/мм 2|0,6 | l4 в Н/мм2|0 | l4 в Н/мм2|0,4 | Демпф. в мм2 | Навант. в Н.|0,4 Н/мм2 | l1 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

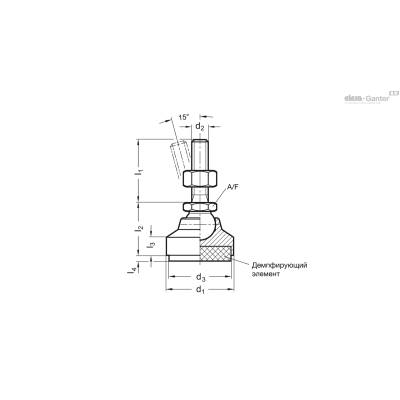

| GN 342.2-32-M10-50-SV | 15 | 29 | 11 | 2.7 | 5.5 | 3.8 | 707 | 280 | 50 | 32 | M 10 | 30 | 107г | 2 тижні | 634.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-32-M10-80-SV | 15 | 29 | 11 | 2.7 | 5.5 | 3.8 | 707 | 280 | 80 | 32 | M 10 | 30 | 122г | 2 тижні | 650.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-40-M12-100-SV | 17 | 30 | 9.5 | 3.3 | 6 | 4.3 | 1134 | 450 | 100 | 40 | M 12 | 38 | 189г | 2 тижні | 817.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-40-M12-63-SV | 17 | 30 | 9.5 | 3.3 | 6 | 4.3 | 1134 | 450 | 63 | 40 | M 12 | 38 | 170г | 2 тижні | 776.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-50-M12-100-SV | 17 | 30.5 | 9 | 3.9 | 6.5 | 4.9 | 1809 | 720 | 100 | 50 | M 12 | 48 | 233г | 2 тижні | 960.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-50-M12-63-SV | 17 | 30.5 | 9 | 3.9 | 6.5 | 4.9 | 1809 | 720 | 63 | 50 | M 12 | 48 | 208г | 2 тижні | 950.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-60-M16-125-SV | 24 | 37.5 | 10 | 4.4 | 7 | 5.5 | 2641 | 1050 | 125 | 60 | M 16 | 58 | 495г | 2 тижні | 1304.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 342.2-60-M16-80-SV | 24 | 37.5 | 10 | 4.4 | 7 | 5.5 | 2641 | 1050 | 80 | 60 | M 16 | 58 | 430г | 2 тижні | 1261.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип
- Тип SV: з амортизуючим елементом
Сталь
- Клас міцності на розрив 5.8
- zinc plated, blue passivated
Амортизуючий елемент
Еластомер (PUR)
- Силомер SR 450-12
- протиковзкий, проклеєний
- сірий колір
- маслостійкий
- Робочий діапазон від –30 до 70 °C
Шестигранна гайка ISO 4032
Оцинкована сталь, пасивація
Зазначене навантаження у вищенаведеній таблиці для регульованих опор GN 342.2 є рекомендаційним і в її межах амортизуючий елемент може бути постійно піддається впливу.
Це статичне навантаження дорівнює осьовому навантаженню на ділянці 0,4 Н/мм2, при якій амортизуючий матеріал досягає своїх оптимальних динамічних характеристик, що амортизують. При цьому також враховується додаткове навантаження до 0,6 Н/мм2у разі динамічного навантаження.
Регульовані опори GN 342.1 не підлягають розбиранню.
При використанні регульованих опор GN 342.2 проводиться наступна диференціація в поглинанні вібрації:
Активні вібрації:
Вібрації, що передаються в навколишнє середовище або навколишнє обладнання від діючого обладнання, наприклад.
Пасивні вібрації:
Вібрації, що передаються обладнанню або його деталям від вібруючого середовища або від основи.
Ефективність поглинання вібрацій залежить від інтерференційної частоти поглинається вібрації, а також від резонансної частоти демпфуючого елемента.
Абсорбуючий ефект вібрації досягається тільки тоді, коли інтерференційна частота в √2 рази більша за резонансну частоту демпфуючого елемента. Чим більша різниця [Δ] між ними, тим краще ефект загасання.
Резонансна частота демпфуючої підкладки залежить від типу (складу) матеріалу поперечної секції та від статичного навантаження.
На графіках зліва показані всі необхідні характеристики стандартного матеріалу (SR 450-12) демпфуючого елемента. За запитом доступні демпфуючі елементи з іншими властивостями поглинання.
Приклад
Припустимо, що навантаження на регульовану опору 400 Н
Стиснення регульованої опори d1= 32
400 Н / 707 мм2= 0,57 Н/мм2
Стиснення регульованої опори d1= 40
400 Н / 11340 мм2= 0,34 Н/мм2
Отже, необхідно вибрати регульовану опору з d1= 40 мм, яка чинить тиск в 0,4 Н/мм2.

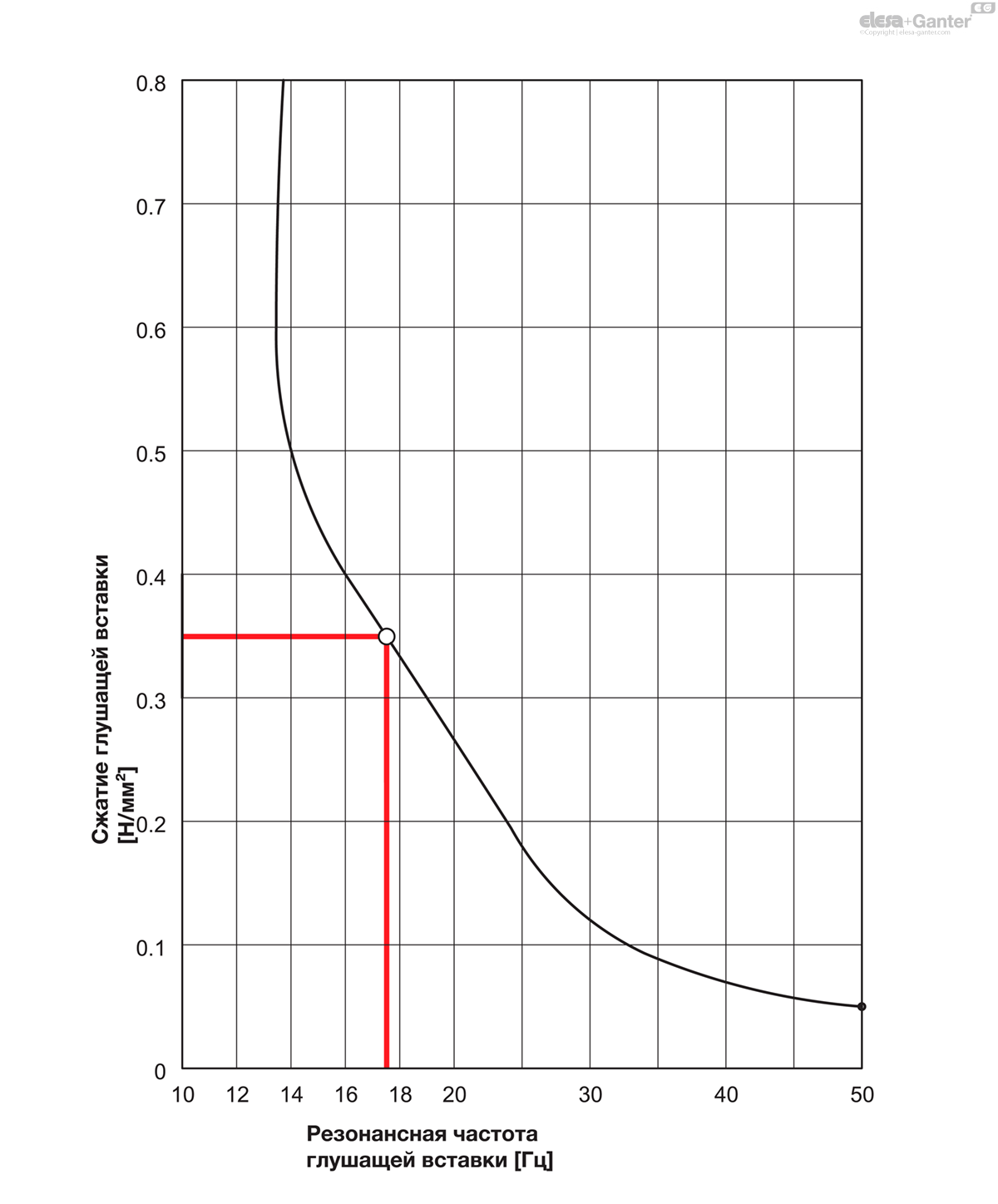

Вищенаведений графік показує:
Резонансна частота при стисканні 0,34 Н/мм2: 17,5 Гц

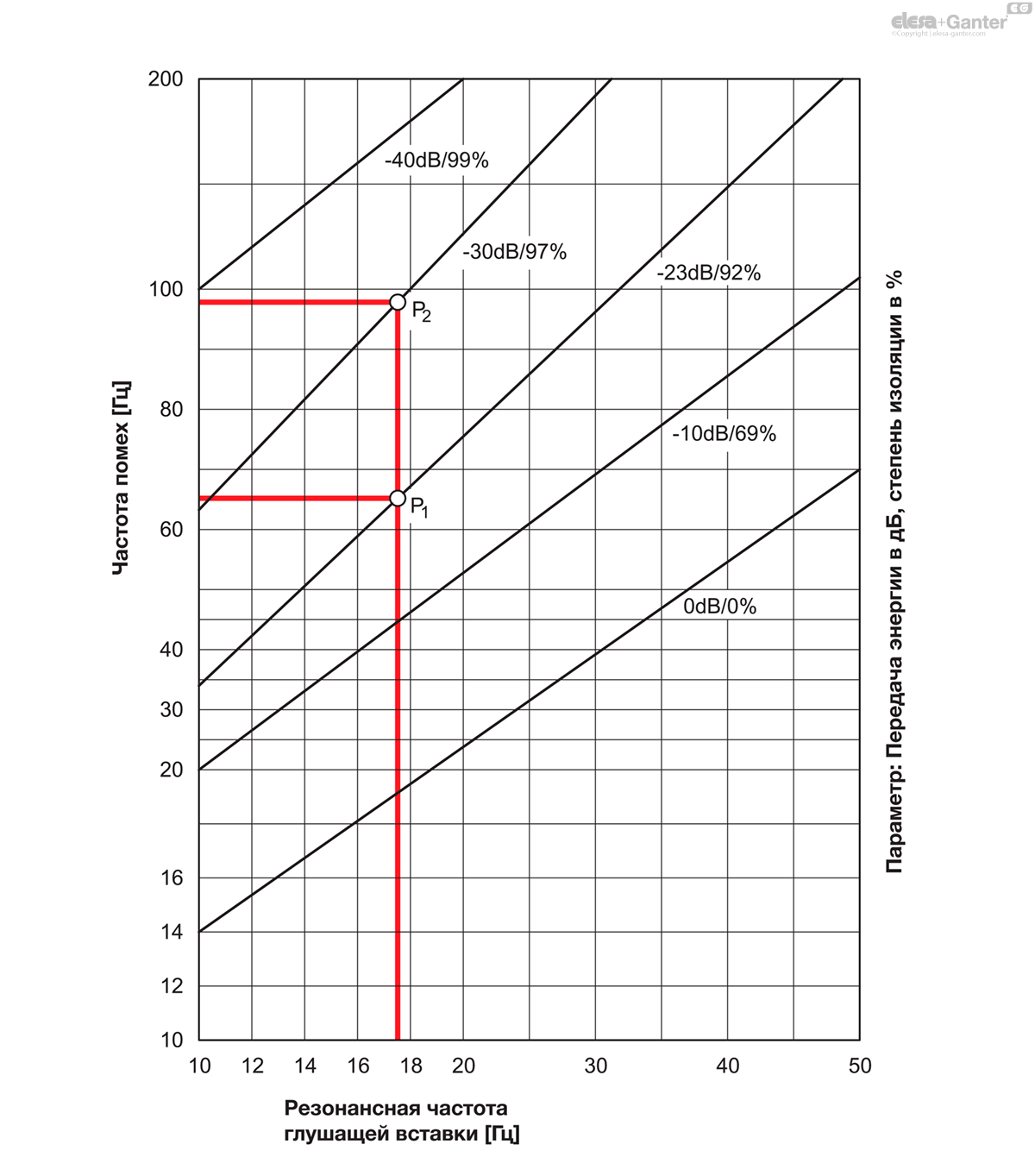

Нижченаведений графік показує:
Ступінь ізоляції при інтерференційній частоті 66 Гц (P1): 92 %
Ступінь ізоляції при інтерференційної частоти 98 Гц (P2): 97%
При інтерференційній частоті близько 200 Гц ступінь ізоляції становить 100%.
