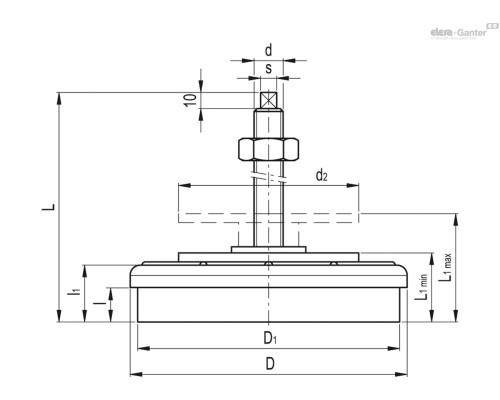

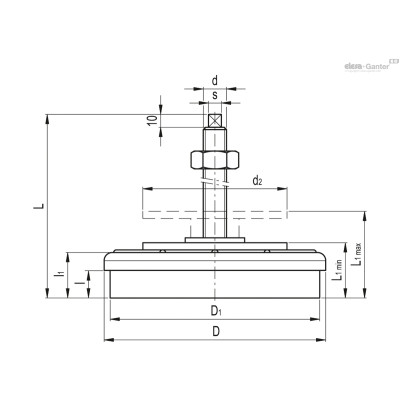

LW.A

фундамент

Сталь оцинкована.

Амортизуючий елемент

Бутадієн-нітрильний каучук, твердість по Шору А 80, чорний колір, матове оздоблення.

Регульована пластина

Сталь оцинкована.

Кільцеве ущільнення

Кільцеве ущільнення із синтетичного бутадієн-нітрильного каучуку.

Різьбовий стрижень

Оцинкована сталь, що поставляється в розібраному вигляді.

Гайка і шайба

Сталь оцинкована.

Особливості

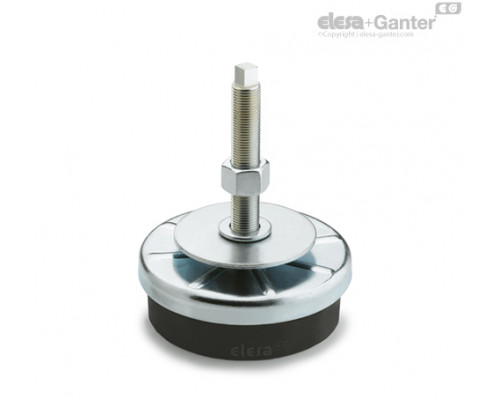

Регульовані опори з амортизацією вібрації ELESA були розроблені для гасіння вібрацій, ударів та шумів, що виробляються рухомими елементами або незбалансованими вібруючими масами обладнання та машин, які можуть призвести до:

• виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
• збитки здоров'ю оператора;
• шум

Технічні дані та рекомендації щодо вибору

1. Необхідні основні дані:
• частота збурень: частота коливання працюючого механізму. Загалом вона обчислюється за кількістю обертань двигуна [Гц = про-мін/60];
• навантаження, що застосовується до кожного окремого елемента амортизації вібрації [N];
• необхідний ступінь ізоляції [%];
• значення відхилення елемента амортизації вібрації під заданим навантаженням [мм];
• жорсткість, тобто навантаження, яка застосовується до елемента амортизації вібрації, здійснює відхилення в 1,0 мм [Н/мм].
2. Як вибрати елемент амортизації вібрації:

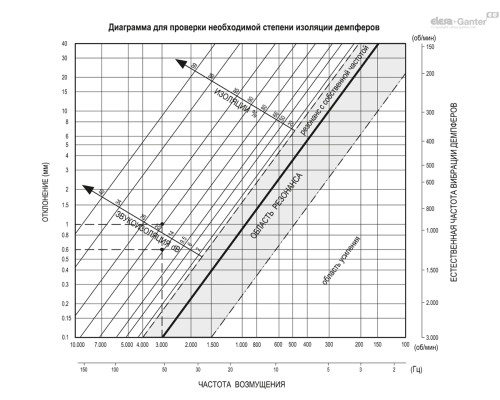

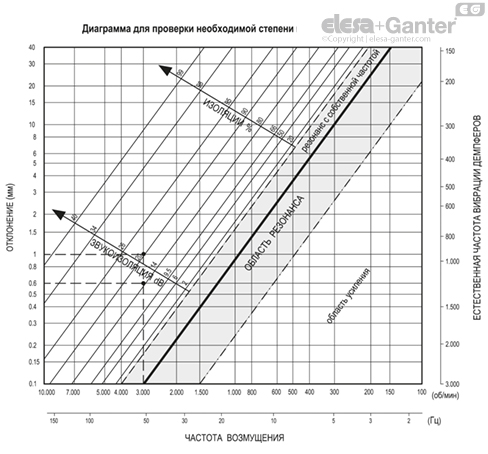

• з урахуванням графіка для перевірки ступеня ізоляції перетніть значення частоти збурень необхідною мірою ізоляції (кожний ступінь ізоляції відповідає лінії на графіці) і визначте відхилення [в мм];
• розділіть навантаження, що застосовується на елемент амортизації вібрації, значення відхилення для обчислення необхідної жорсткості елемента амортизації вібрації;
• порівняйте обчислену жорсткість зі значенням жорсткості, вказаним у таблиці, та виберіть елемент амортизації вібрації, який представляє найближче значення (нижче) до розрахункового.
3. перевірити:
• відхилення обраного елемента амортизації вібрації може бути отримано за графіком на основі навантаження;
• перетиніть значення частоти збурень значенням відхилення елемента амортизації вібрації на графіку для обчислення ступеня ізоляції, що забезпечується обраним елементом амортизації вібрації;
• порівняйте отримане значення із необхідним ступенем ізоляції.
4. приклад:
• Умови використання: частота збурень = 50 Гц (3000 об/хв); навантаження, що застосовується до кожної регульованої опори = 4000 Н; потрібний ступінь ізоляції на 80%;
• графік показує, що при частоті збурень 50 Гц і ступеня ізоляції 80%, одержуване відхилення становить 0,6 мм;
• розділіть застосовуване навантаження на отримане відхилення для обчислення необхідної жорсткості, яка становить 4,000/0.6 = 6666 Н/мм;
• порівняйте обчислену жорсткість зі значенням жорсткості, вказаним у таблиці, та виберіть елемент амортизації вібрації, який представляє найближче значення (нижче) до розрахункового;

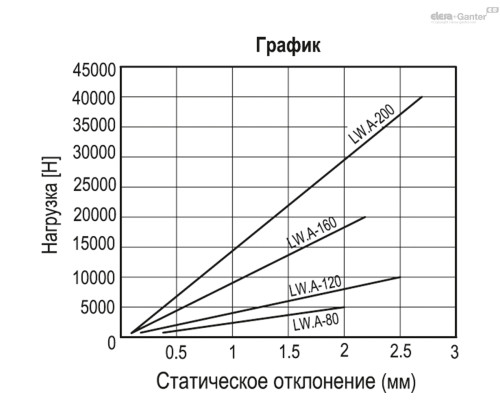

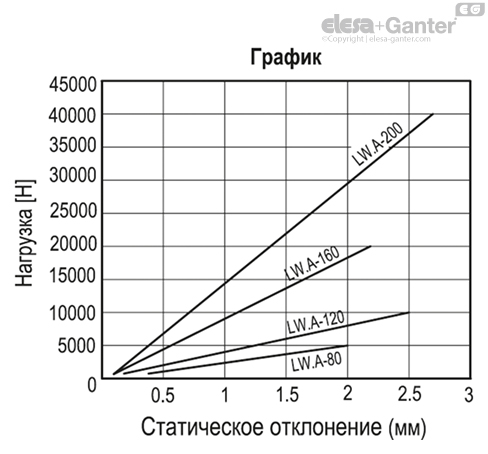

• графік показує, що відхилення LW.A-120 (4000 Н/мм) становить 1 мм.
• перетинаючи значення відхилення з частотою збурень 50 Гц на графіку, отримана ступінь ізоляції становить 90%.

Це значення навіть більше за необхідне; Ваш вибір виявився правильним.

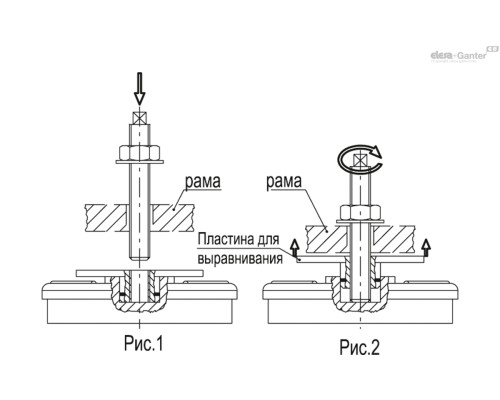

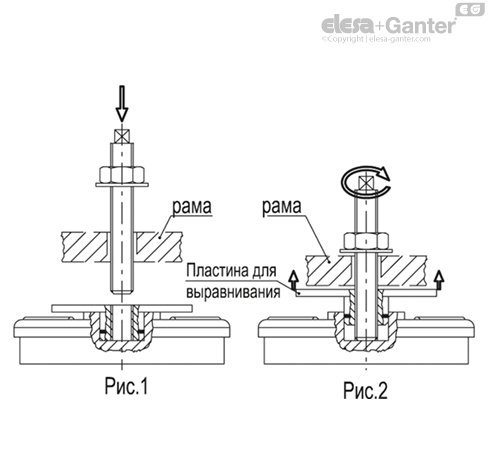

• Помістіть основу елемента амортизації вібрації під машиною і вставте шток через отвір (не різьбовий) у корпусі машини (рис.1)
• Поверніть плоский кінець штока для досягнення контакту регульованої пластини з машиною, таким чином отримавши потрібний рівень вирівнювання. Потім зафіксуйте гайку та шайбу (мал.2)
