Ваш кошик порожній :(
Продукція
  • CFG.

CFG.

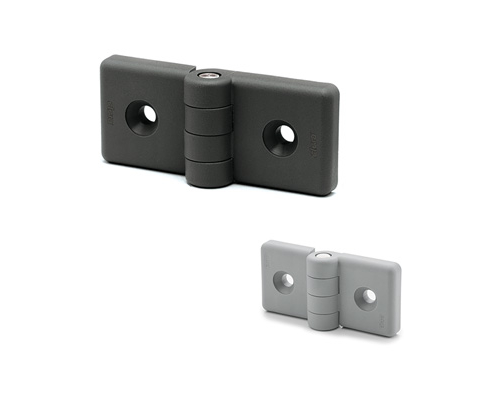

Петлі для профілів

Технополімер

CFG. CFG. CFG. CFG. CFG.
CFG. CFG. CFG. CFG. CFG.

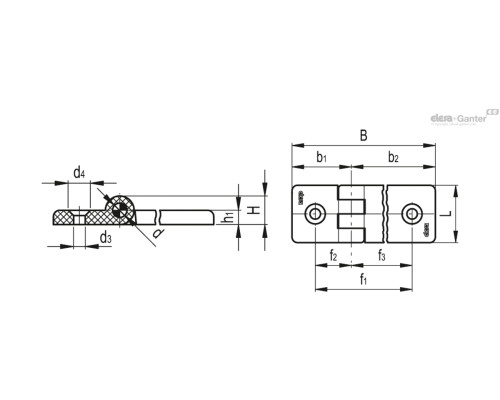

Опис
b1
b2
f1 ±0.25
f2
f3
s1
s2
C#[Nm]
D
h1
L
B
Вага Наявн. Ціна

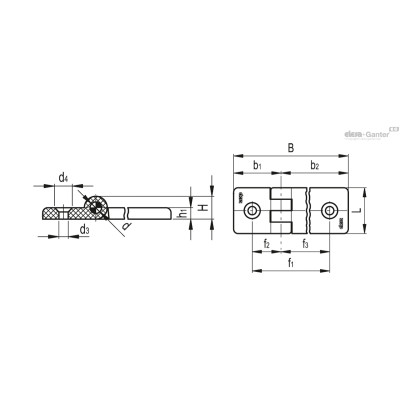

CFG.30/30 SH-6 27 27 35 17.5 17.5 30 30 5 8 8 36 54 35г 2 тижні 268.65грн.
CFG.30/30 SH-6-C33 27 27 35 17.5 17.5 30 30 5 8 8 36 54 34г 2 тижні 268.65грн.
CFG.30/40 SH-6 27 37 40 17.5 22.5 30 40 5 8 8 36 64 38г 2 тижні 270.90грн.
CFG.30/40 SH-6-C33 27 37 40 17.5 22.5 30 40 5 8 8 36 64 37г 2 тижні 270.90грн.
CFG.30/45 SH-6 27 42 42.5 17.5 25 30 45 5 8 8 36 69 38г 2 тижні 282.60грн.
CFG.30/45 SH-6-C33 27 42 42.5 17.5 25 30 45 5 8 8 36 69 38г 2 тижні 282.60грн.
CFG.30/60 SH-6 27 57 50 17.5 32.5 30 60 5 8 8 36 84 43г 2 тижні 289.80грн.
CFG.30/60 SH-6-C33 27 57 50 17.5 32.5 30 60 5 8 8 36 64 42г 2 тижні 289.80грн.
CFG.40/40 SH-6 37 37 45 22.5 22.5 40 40 5 8 8 36 74 44г 2 тижні 271.80грн.
CFG.40/40 SH-6-C33 37 37 45 22.5 22.5 40 40 5 8 8 36 74 40г 2 тижні 271.80грн.
CFG.40/45 SH-6 37 42 47.5 22.5 25 40 45 5 8 8 36 79 42г 2 тижні 284.85грн.
CFG.40/45 SH-6-C33 37 42 47.5 22.5 22.5 40 45 5 8 8 36 79 42г 2 тижні 284.85грн.
CFG.40/60 SH-6 37 57 55 22.5 32.5 40 60 5 8 8 36 94 44г 2 тижні 292.95грн.
CFG.40/60 SH-6-C33 37 57 55 22.5 32.5 40 60 5 8 8 36 94 44г 2 тижні 292.95грн.
CFG.45/45 SH-6 42 42 50 25 25 45 45 5 8 8 36 84 43г 2 тижні 298.35грн.
CFG.45/45 SH-6-C33 42 42 50 25 25 45 45 5 8 8 36 94 40г 2 тижні 298.35грн.
CFG.45/60 SH-6 42 57 57.5 25 32.5 45 60 5 8 8 36 99 45г 2 тижні 303.75грн.
CFG.45/60 SH-6-C33 42 57 57.5 25 32.5 45 60 5 8 8 36 99 45г 2 тижні 303.75грн.
CFG.60/60 SH-6 57 57 65 32.5 32.5 60 60 5 8 8 36 114 54г 2 тижні 310.05грн.
CFG.60/60 SH-6-C33 57 57 65 32.5 32.5 60 60 5 8 8 36 114 50г 2 тижні 310.05грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, чорний або сірий колір RAL 7040 (С33), матове оздоблення.

Штифт, що обертається

Нікельована сталь.

Стандартне виконання

Наскрізні отвори для гвинтів із потайною головкою M6.

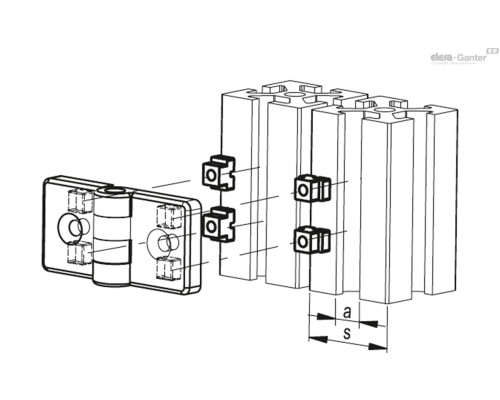

Центруючі вставки з технополімеру (входять у комплект поставки)

Для профілів із розмірами пазів від 6 до 12 мм.

Загальна інформація

Особливості та сфери застосування

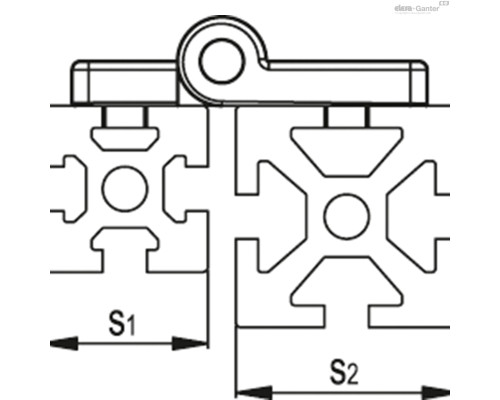

Цей тип петлі може використовуватись з алюмінієвими профілями від 30 до 60 мм, а також із комбінацією різних розмірів.

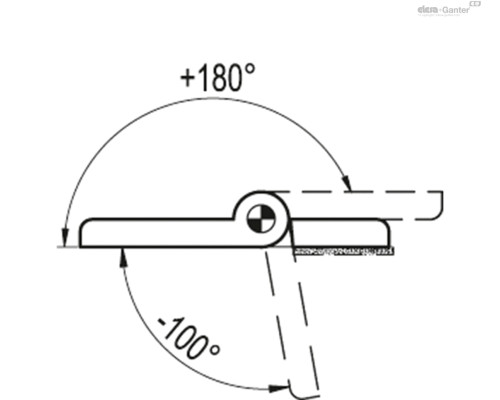

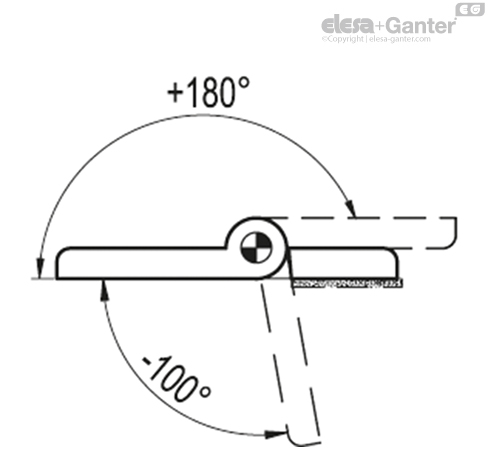

Кут повороту (приблизне значення)

Макс. 280 ° (-100 ° і + 180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див.   Рекомендації - .

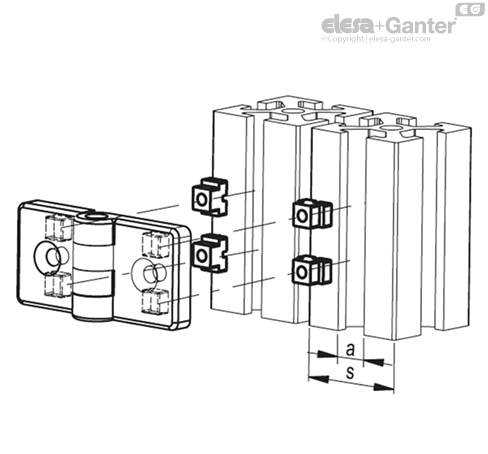

Розмір профілюПоложення вставкиПоложення вставки
sa
306____logo__CFG_30-6__Положення вставки
8____logo__CFG_30-8__
40÷458____logo__CFG_40-8__Темно-сірий
10____logo__CFG_40-10__
50÷6010____logo__CFG_50-10__Чорний
12____logo__CFG_50-12__

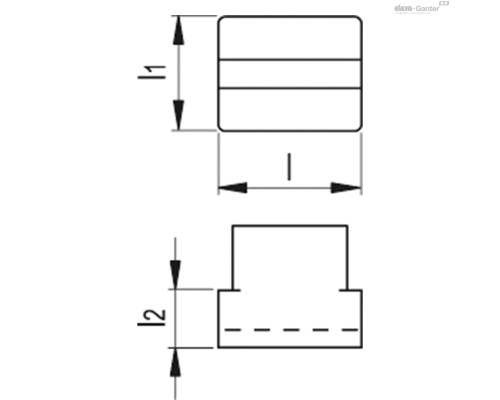

Центруючі вставки
РозміриКолір
ll 1l 2
862Положення вставки
1084Темно-сірий
12105Чорний


Випробування на міцністьОСЬОВА НАПРУГАРАДІАЛЬНА НАПРУГАНАПРУГ ПІД КУТОМ В 90°
____logo__CFG_S_AXIAL______logo__CFG_S_RADIAL______logo__CFG_S_90__
ОписМаксимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
E90 [N]		Навантаження на розрив
R90 [N]
CFG.30/30 SH-64402570185037103001700
CFG.30/40 SH-6320228017503490590870
CFG.30/45 SH-6240215017603520190780
CFG.30/60 SH-6280151016003190180850
CFG.40/40 SH-6320228017503490220870
CFG.40/45 SH-6240215017503490390780
CFG.40/60 SH-6280151016003190180850
CFG.45/45 SH-6240215017603520190780
CFG.45/60 SH-6240151016003190180780
CFG.60/60 SH-6280151016003190180850
Питань: 0

Немає запитань про цей товар.
