| Опис | F1 [N] | F2 [N] | L1 [J] | L2 [J] | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EBR.150-PN-3/2-NC | 4000 | 4400 | 31 | 13 | 125г | 2 тижні | 1955.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EBR.150-PN-3/2-NO | 4000 | 4400 | 31 | 13 | 118г | 2 тижні | 1955.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EBR.150-PN-5/2 | 4000 | 4400 | 31 | 13 | 116г | 2 тижні | 2038.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

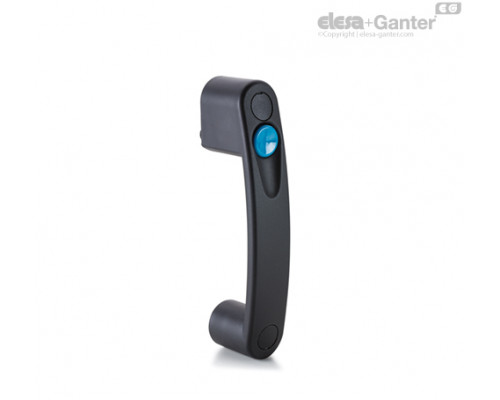

Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.
Натискна кнопка
Світло-блакитний технополімер, глянсове оздоблення.
Декоративні заглушки гвинтів
Технополімер, сіро-чорний колір, матове оздоблення. Поставляється у зібраному вигляді, знімається за допомогою викрутки.
Стандартні виконання
Втулки з латуні, різьбовий глухий отвір

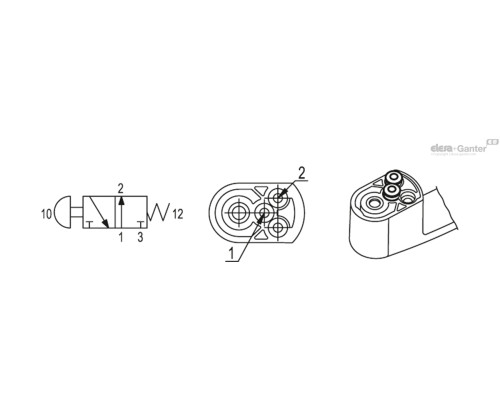

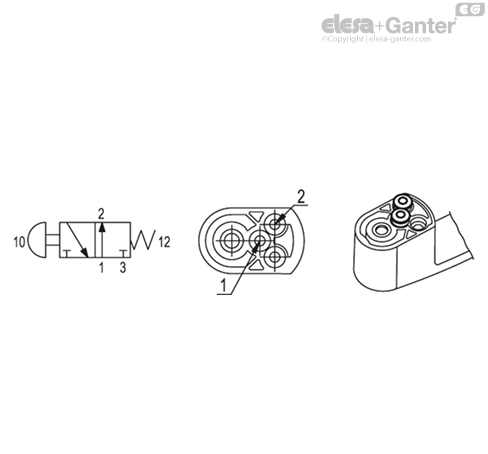

- EBR-PN-3/2-NO : пневматичний клапан нормально розімкнений. Приведення в дію кнопки закриває повітропровід.

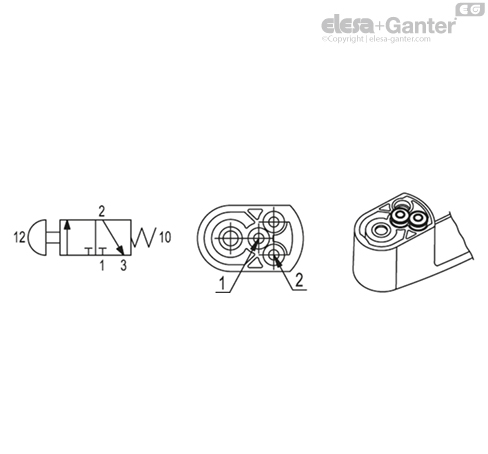

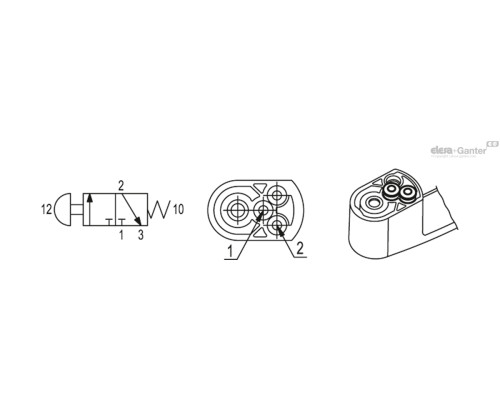

- EBR-PN-3/2-NC : пневматичний клапан нормально замкнутий. Приведення в дію кнопки відкриває повітропровід.

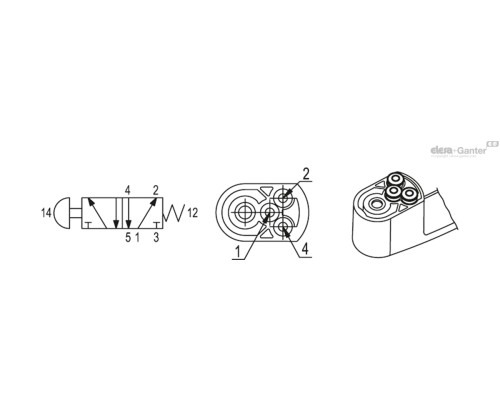

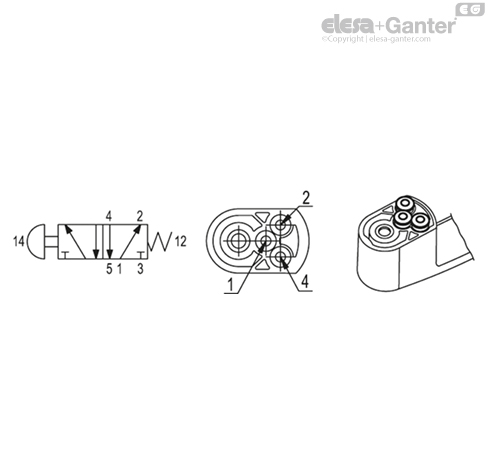

- EBR-PN-5/2 : приведення в дію кнопки перемикає вихідний канал для повітря між двома доступними.
Функціонування
Ручка поставляється із швидкодіючими муфтами для прямої установки трубки Ø 4 мм для пневматичних пристроїв.
Ручка дозволяє здійснювати пряме керування пневматичним приводом одноразової дії (виконання 3.2) або подвійної дії (виконання 5.2). Сила, що додається до кнопки для приведення в дію приводу, не залежить від робочого тиску.
Ручка вже має функцію спуску тиску з камери нагнітання.
EBR-PN ручка може бути зібрана з нейтральною ручкою EBR.
| Технічні характеристики | |
|---|---|
| Робоче середовище | Відфільтроване повітря |
| Робочий тиск | 2 ÷ 10 бар |
| Робоча температура | -20° ÷ +80°C: сухе повітря 0° ÷ +80°C: змащене повітря |
| Номінальна витрата | 130 Нл/хв (6 бар, вільний випуск) |
| Зусилля спрацьовування | 25 Н (незалежно від робочого тиску) |
| Повітропровід номінального діаметра | Ø 2.5 мм |
Технічні дані

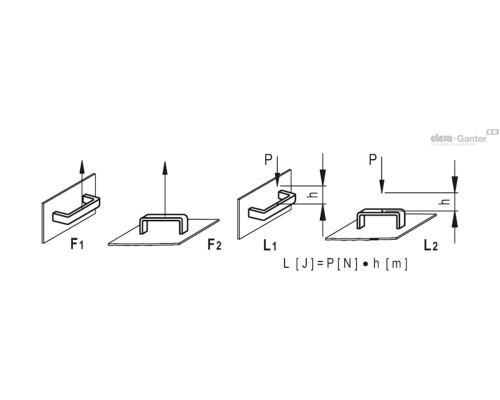

Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.
