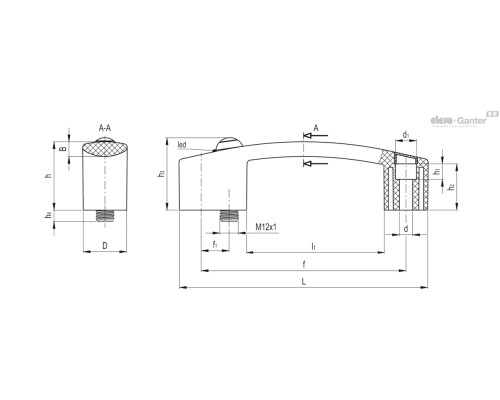

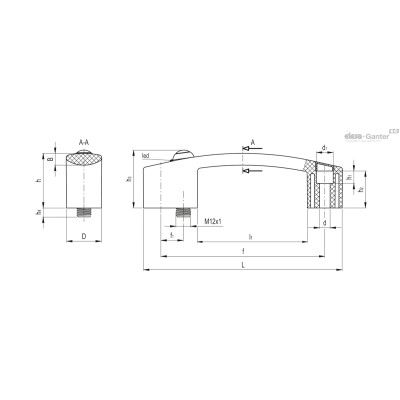

| Опис | d' | f | f1 | F1[N] | F2[N] | h4 | L1[J] | L2[J] | D | h1 | h2 | h3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EBR.150-SWM-B-C | 8.5 | 132±0.5 | 16 | 2800 | 2900 | 11 | 35 | 8 | 28 | 10 | 30 | 47 | 109г | 2 тижні | 5398.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір.

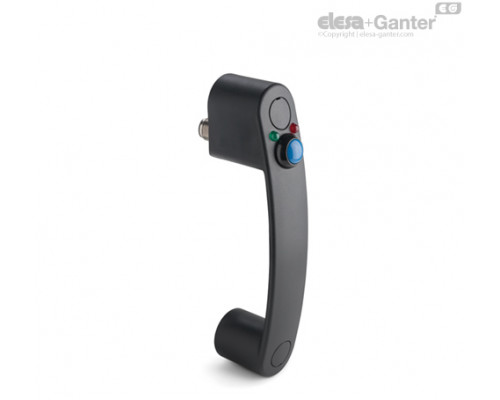

Моностабільний електровимикач з кнопкою

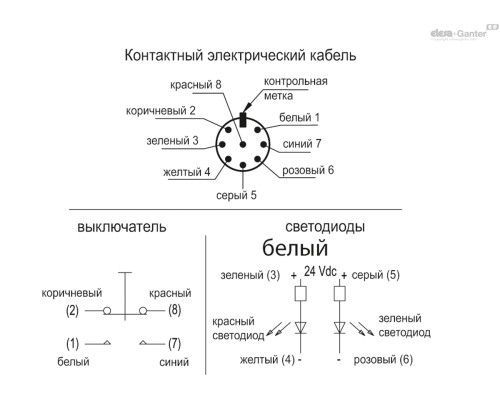

Пристрій складається з нормально розімкнутого (НР) контакту та нормально замкнутого (НЗ) контакту.
Перемикання здійснюється натисканням синьої кнопки (моностабільний контакт).
Світлодіоди
Світлодіоди червоного та зеленого кольору можна налаштувати за допомогою зовнішньої логіки на індикацію стану вимикача.
Діапазон напруги: 24 В пост. струму ± 15%
Декоративні заглушки гвинтів
Технополімер, сіро-чорний колір, матове оздоблення.
Захист IP
Клас захисту IP 65, відповідно до EN 60529 .

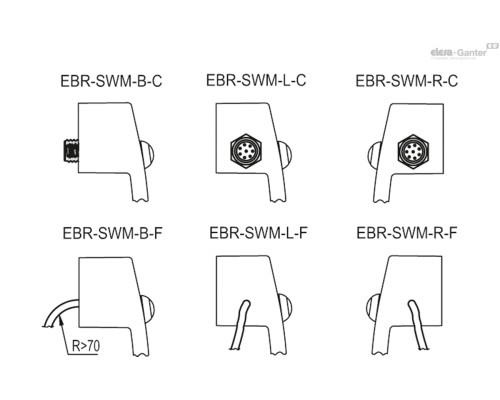

Стандартні виконання
Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом.
- EBR-SWM-BC : оцинкований роз'єм з 8 полюсами, задній вихід.
- EBR-SWM-LC : роз'єм з оцинкованої сталі з 8 полюсами, бічний вихід зліва.
- EBR-SWM-RC : роз'єм з оцинкованої сталі з 8 полюсами, бічний вихід праворуч.
8-полюсний кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWM-B-F2.5 : 8-полюсний кабель, довжина 2,5 м, задній вихід.
- EBR-SWM-B-F5 : 8-полюсний кабель, довжина 5 м, задній вихід.
- EBR-SWM-L-F2.5 : 8-полюсний кабель, довжина 2,5 м, вихід зліва.
- EBR-SWM-L-F5 : 8-полюсний кабель, довжина 5 м, вихід зліва.
- EBR-SWM-R-F2.5 : 8-полюсний кабель, довжина 2,5 м, бічний вихід праворуч.
- EBR-SWM-R-F5 : 8-полюсний кабель, довжина 5 м, бічний вихід праворуч.
Особливості та сфери застосування
Ці ручки зазвичай встановлюються на дверях чи захисних огородженнях машин.
За допомогою зовнішньої логіки світлодіоди можна налаштувати індикацію конкретного стану кнопки. Приклад: при працюючій машині спалахує червоне світло, а зелений гасне. Оператор, натискаючи на кнопку, запитує доступ до захищеної області: у цьому випадку спалахує зелене світло, а червоне гасне.
Механічний термін служби кнопки становить 1 x 106 циклів.
Виріб вироблено відповідно до стандартів EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркування CE є видимим з одного боку ручки.

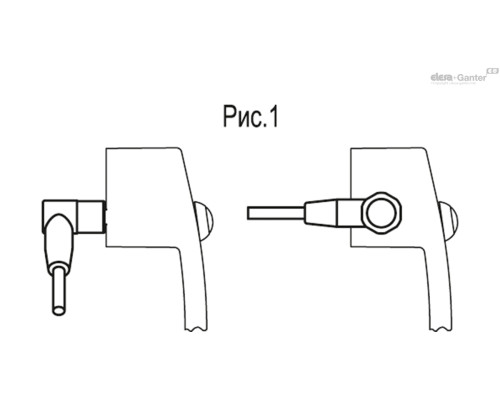

У разі використання подовжувача з кутовим роз'ємом напрям виходу кабелю показано на рис.1.
Ручка EBR-SWM може бути зібрана із нейтральною ручкою EBR.
Технічні дані

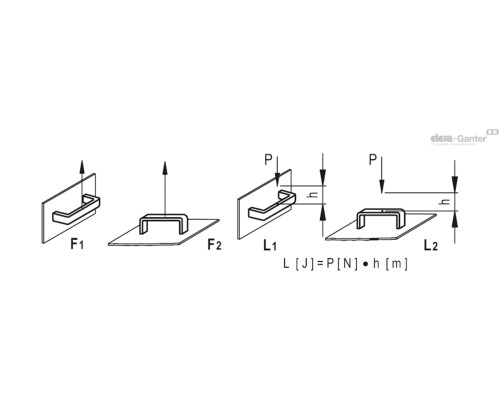

Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.
| Електричні характеристики | |||
| Навантаження | Напруга | Струм | Макс. кількість циклів |
| резистивна | 28 У пост. струму | 4 A | 25000 |
| резистивна | 115 У змін. струму, 60 Гц | 1 A | 25000 |
| Індуктивне навантаження | 28 У пост. струму | 2 A | 25000 |
| DWV | 1050 Vrms | - | - |
| Логічний рівень | 5 У пост. струму | 10 мА | 1 x 10 6 |
| Умовний струм короткого замикання: 1000 A | |||
*Для варіанта виконання роз'єму максимально допустима напруга становить 24 В, а максимально допустимий струм - 2 А.
Аксесуари на запит
FC-M12x1 : розширення з 8-полюсним осьовим гніздовим роз'ємом M12.
