EBR-SWB

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір.

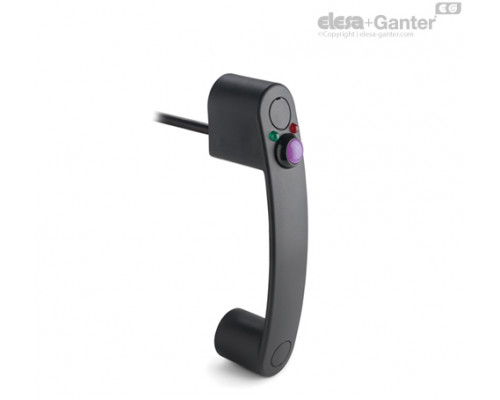

Бістабільний електровимикач з кнопкою

Пристрій має нормально розімкнений (НР) контакт.

Перемикання відбувається за допомогою натискання кнопки пурпурового кольору (бістабільний контакт) і залишається активним до повторного натискання кнопки.

Опір контакту: макс. 0,050 Ом

Опір ізоляції: хв. 1 ГОм при 500 У пост. струму

Світлодіоди

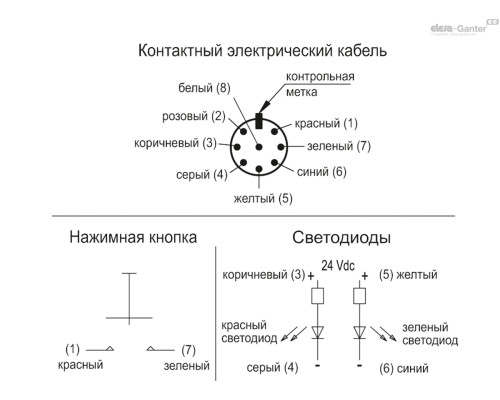

Світлодіоди червоного та зеленого кольору можна налаштувати за допомогою зовнішньої логіки на індикацію стану вимикача.

Діапазон напруги: 24 В пост. струму ± 15%

Декоративні заглушки гвинтів

Технополімер, сіро-чорний колір, матове оздоблення.

Захист IP

Клас захисту IP 65, відповідно до  EN 60529

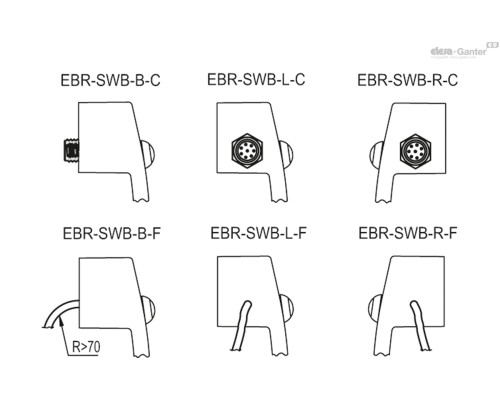

Стандартні виконання

Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом.

• EBR-SWB-BC : оцинкований роз'єм з 8 полюсами, задній вихід.

• EBR-SWB-LC : роз'єм з оцинкованої сталі з 8 полюсами, бічний вихід зліва.

• EBR-SWB-RC : роз'єм з оцинкованої сталі з 8 полюсами, бічний вихід праворуч.

8-полюсний кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.

• EBR-SWB-B-F2.5 : 8-полюсний кабель, довжина 2,5 м, задній вихід.

• EBR-SWB-B-F5 : 8-полюсний кабель, довжина 5 м, задній вихід.

• EBR-SWB-L-F2.5 : 8-полюсний кабель, довжина 2,5 м, вихід зліва.

• EBR-SWB-L-F5 : 8-полюсний кабель, довжина 5 м, вихід зліва.

• EBR-SWB-R-F2.5 : 8-полюсний кабель, довжина 2,5 м, бічний вихід праворуч.

• EBR-SWB-R-F5 : 8-полюсний кабель, довжина 5 м, вихідний боковий справа.

Особливості та сфери застосування

Ручка використовується, коли є необхідність продовження перемикання через якийсь час.

За допомогою зовнішньої логіки світлодіоди можна налаштувати на індикацію конкретного стану кнопки.

Механічний термін служби кнопки складає 200 000 циклів.

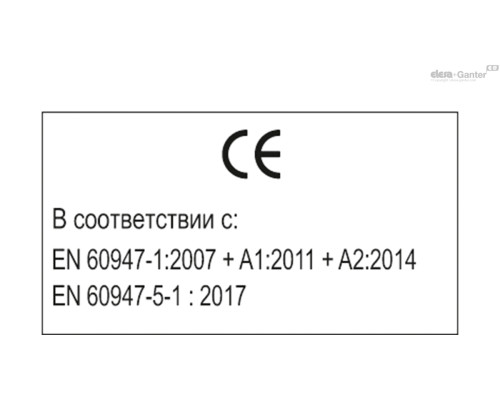

Виріб вироблено відповідно до стандартів EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркування CE є видимим з одного боку ручки.

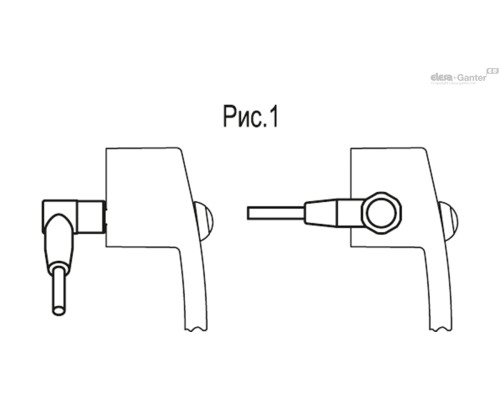

У разі використання подовжувача з кутовим роз'ємом напрям виходу кабелю показано на рис.1.

Ручка EBR-SWB може бути зібрана із нейтральною ручкою EBR.

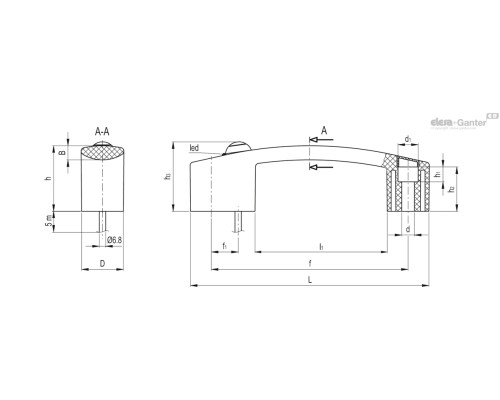

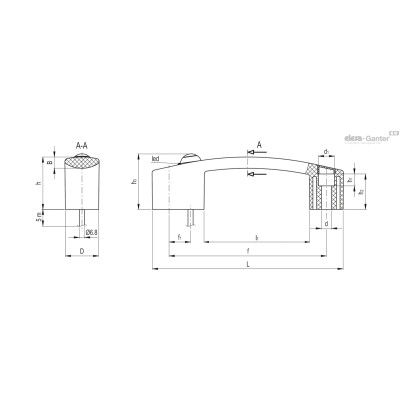

Технічні дані

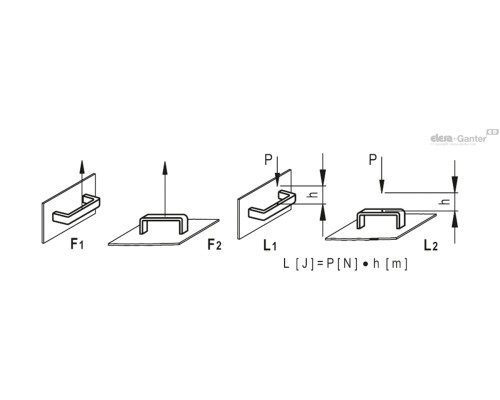

Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

*Для варіанта виконання роз'єму максимально допустима напруга становить 24 В, а максимально допустимий струм - 2 А.

Аксесуари на запит

FC-M12x1 : розширення з 8-полюсним осьовим гніздовим роз'ємом M12.

Інші стандартні виконання

• EBR. : окрема додаткова ручка без вимикача.

• EBR-SWM : ручка з моностабільним електровимикачем.
