Name: ETH.
Brand: Elesa Ganter
SKU: ETH-CLEAN
Availability: OutOfStock

Опис

F2#[N]

F2*[N]

f±1

Вага

Наявн.

Ціна

ETH.28-300-CLEAN

2800

2400

300

20.3

10.5

248

339

200г

2 тижні

1282.05грн.

Характеристики

C	28
F2#[N]	2800
F2*[N]	2400
f±1	300
h4	15
l3	20.3
x	86
D	10.5
h1	54
h2	20
l1	248
L	339
d2	4
d3	27.5
h	68

1282.05грн.

Наявн.: 2 тижні

ETH.28-400-CLEAN

2300

2000

400

20.3

10.5

348

439

250г

2 тижні

1384.65грн.

Характеристики

C	28
F2#[N]	2300
F2*[N]	2000
f±1	400
h4	15
l3	20.3
x	86
D	10.5
h1	54
h2	20
l1	348
L	439
d2	4
d3	27.5
h	68

1384.65грн.

Наявн.: 2 тижні

ETH.28-500-CLEAN

2000

1800

500

20.3

10.5

448

539

300г

2 тижні

1440.45грн.

Характеристики

C	28
F2#[N]	2000
F2*[N]	1800
f±1	500
h4	15
l3	20.3
x	86
D	10.5
h1	54
h2	20
l1	448
L	539
d2	4
d3	27.5
h	68

1440.45грн.

Наявн.: 2 тижні

ETH.28-600-CLEAN

1500

1200

600

20.3

10.5

548

639

350г

2 тижні

1546.20грн.

Характеристики

C	28
F2#[N]	1500
F2*[N]	1200
f±1	600
h4	15
l3	20.3
x	86
D	10.5
h1	54
h2	20
l1	548
L	639
d2	4
d3	27.5
h	68

1546.20грн.

Наявн.: 2 тижні

ETH.28-700-CLEAN

1200

900

700

20.3

10.5

648

739

400г

2 тижні

1618.20грн.

Характеристики

C	28
F2#[N]	1200
F2*[N]	900
f±1	700
h4	15
l3	20.3
x	86
D	10.5
h1	54
h2	20
l1	648
L	739
d2	4
d3	27.5
h	68

1618.20грн.

Наявн.: 2 тижні

ETH.35-1000-CLEAN

1400

1200

1000

18.5

10.5

67.5

951

1057

417г

2 тижні

2552.85грн.

Характеристики

C	35
F2#[N]	1400
F2*[N]	1200
f±1	1000
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	951
L	1057
d2	4
d3	34.5
h	85

2552.85грн.

Наявн.: 2 тижні

ETH.35-300-CLEAN

3100

3000

300

18.5

10.5

67.5

251

357

250г

2 тижні

1651.95грн.

Характеристики

C	35
F2#[N]	3100
F2*[N]	3000
f±1	300
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	251
L	357
d2	4
d3	34.5
h	85

1651.95грн.

Наявн.: 2 тижні

ETH.35-400-CLEAN

2800

2700

400

18.5

10.5

67.5

351

457

296г

2 тижні

1795.95грн.

Характеристики

C	35
F2#[N]	2800
F2*[N]	2700
f±1	400
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	351
L	457
d2	4
d3	34.5
h	85

1795.95грн.

Наявн.: 2 тижні

ETH.35-500-CLEAN

2600

2500

500

18.5

10.5

67.5

451

557

337г

2 тижні

1846.80грн.

Характеристики

C	35
F2#[N]	2600
F2*[N]	2500
f±1	500
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	451
L	557
d2	4
d3	34.5
h	85

1846.80грн.

Наявн.: 2 тижні

ETH.35-600-CLEAN

2100

1900

600

18.5

10.5

67.5

551

657

377г

2 тижні

2011.50грн.

Характеристики

C	35
F2#[N]	2100
F2*[N]	1900
f±1	600
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	551
L	657
d2	4
d3	34.5
h	85

2011.50грн.

Наявн.: 2 тижні

ETH.35-700-CLEAN

2100

1900

700

18.5

10.5

67.5

651

757

417г

2 тижні

2049.75грн.

Характеристики

C	35
F2#[N]	2100
F2*[N]	1900
f±1	700
h4	15
l3	18.5
x	91
D	10.5
h1	67.5
h2	28
l1	651
L	757
d2	4
d3	34.5
h	85

2049.75грн.

Наявн.: 2 тижні

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, матове оздоблення.

Ковпачки

ECA.T : технополімер на основі поліаміду (PA), палітра кольорів Elecolors, матова поверхня, складання шляхом щільної посадки. Входять до комплекту постачання, знімаються за допомогою викрутки.

Доступні також як аксесуар, що продається окремо (див. таблицю).

Антиротаційна система монтажу трубки

Спеціальна система, що розширюється, розташована між трубкою і стрижнем ручки, запобігає обертанню під час використання.

Стандартні виконання

Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом, гвинтів із шестигранною головкою або стандартних контргайок.

ETH-EP: алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою. Бічні стрижні сіро-чорного кольору.

ETH-AN: анодована алюмінієва труба, природний колір. Бічні стрижні сіро-чорного кольору.

Рекомендований момент затягування:

монтаж зі зворотного боку з отворами без різьблення: 8 [Н·м]

монтаж із зовнішнього боку з отворами без різьблення або з різьбленням: 15 [Н·м].

Ергономічність та зручність у використанні

Великий діаметр трубки забезпечує гарне та зручне захоплення; Антиротаційна складальна система стрижнів ручки для труби була розроблена для забезпечення сталої та безпечної маневреності під час використання.

Технічні дані

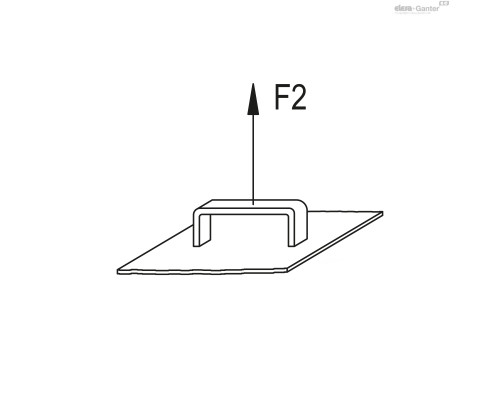

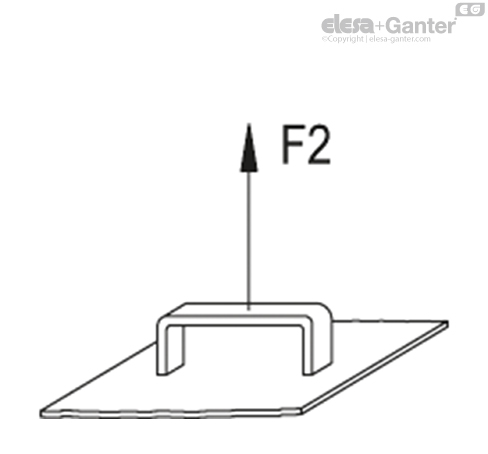

Напруга при розтягуванні: значення F2, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Спеціальні виконання доступні на запит

Різні варіанти довжини.

Аксесуари

Аксесуари на запит

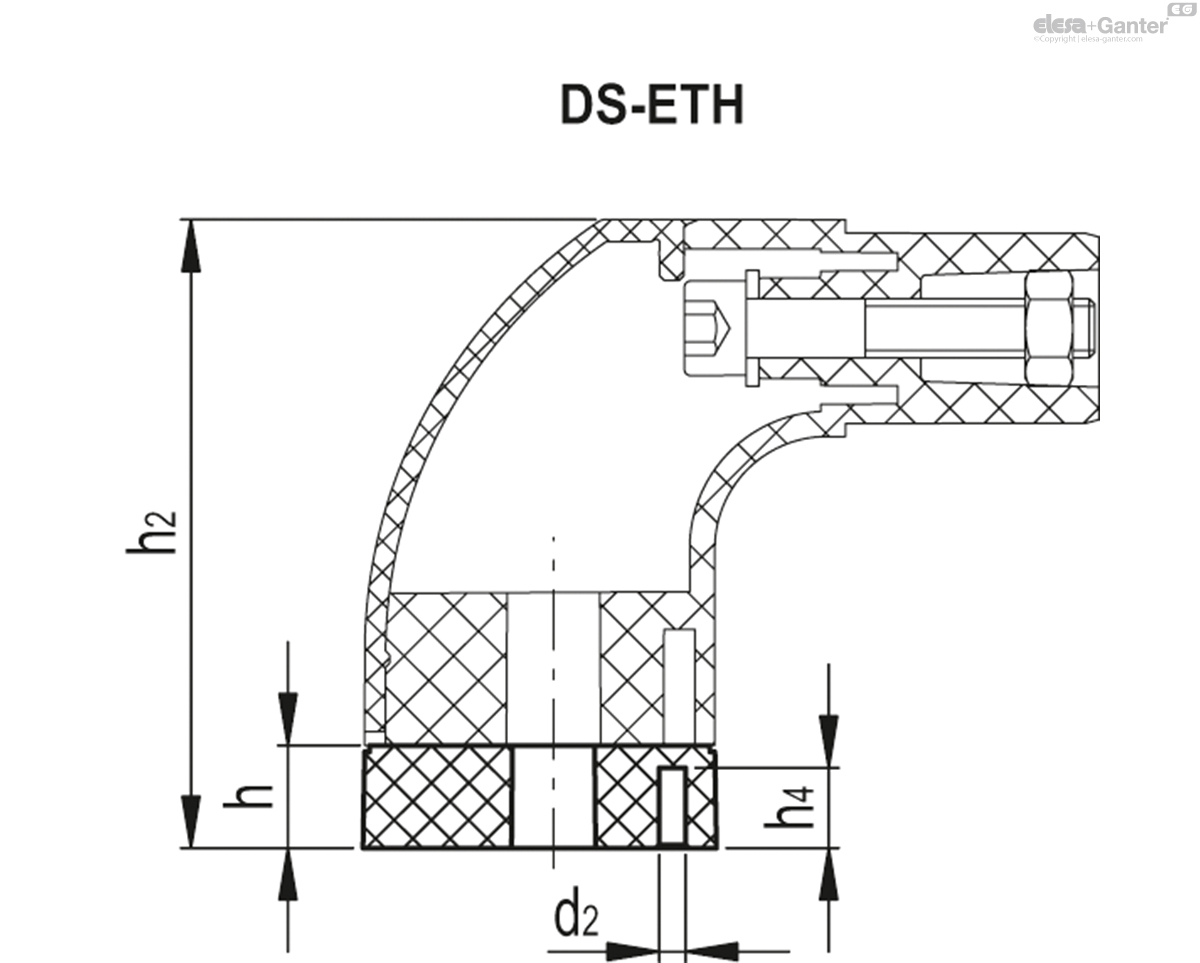

DS-ETH : Дистанційні втулки з технополімеру на основі поліаміду (PA), армованого скловолокном, призначені для збільшення відстані між ручкою та посадковою поверхнею.

ECA.T : заглушки з технополімеру на основі поліаміду (PA), палітра кольорів Elecolors, глянсова поверхня, складання шляхом щільної посадки.

Код	Опис	d ₂	h	h ₂	h ₄	Для ручок
15251	DS-ETH.35-16	4	16	101.5	12.5	ETH.35	24
15253	DS-ETH.35-32	4	32.5	118	15	ETH.35	45
