| Опис | d1 -0.04/-0.08 | d6 | l1 +0.6 | l2 ±1 | l6 | Вантажопідйомність FкН ≈двосторонній опір зсуву згідно з DIN 501 | Настановний отвір H11 | d5 | m | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.30-10-20-T | 10 | 48 | 20 | 9.6 | 31 | 10 | 18 | 20.5 | 12 | 29г | 2 тижні | 4956.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-30-T | 10 | 48 | 30 | 9.6 | 31 | 10 | 18 | 20.5 | 12 | 32г | 2 тижні | 5184.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-40-T | 10 | 48 | 40 | 9.6 | 31 | 10 | 18 | 20.5 | 12 | 35г | 2 тижні | 5184.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-50-T | 10 | 48 | 50 | 9.6 | 31 | 10 | 18 | 20.5 | 12 | 39г | 2 тижні | 5184.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-60-T | 10 | 48 | 60 | 9.6 | 31 | 10 | 18 | 20.5 | 12 | 42г | 2 тижні | 5476.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-10-T | 6 | 40 | 10 | 7 | 25 | 6 | 13.5 | 15.5 | 7 | 10г | 2 тижні | 4193.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-20-T | 6 | 40 | 20 | 7 | 25 | 6 | 13.5 | 15.5 | 7 | 11г | 2 тижні | 4279.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-30-T | 6 | 40 | 30 | 7 | 25 | 6 | 13.5 | 15.5 | 7 | 12г | 2 тижні | 4398.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-40-T | 6 | 40 | 40 | 7 | 25 | 6 | 13.5 | 15.5 | 7 | 13г | 2 тижні | 4500.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-50-T | 6 | 40 | 50 | 7 | 25 | 6 | 13.5 | 15.5 | 7 | 15г | 2 тижні | 4603.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-20-T | 8 | 48 | 20 | 8.2 | 31 | 8 | 18 | 20.5 | 9.5 | 25г | 2 тижні | 4621.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-30-T | 8 | 48 | 30 | 8.2 | 31 | 8 | 18 | 20.5 | 9.5 | 27г | 2 тижні | 4702.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-40-T | 8 | 48 | 40 | 8.2 | 31 | 8 | 18 | 20.5 | 9.5 | 29г | 2 тижні | 4702.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-50-T | 8 | 48 | 50 | 8.2 | 31 | 43 | 8 | 18 | 20.5 | 9.5 | 31г | 2 тижні | 4702.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

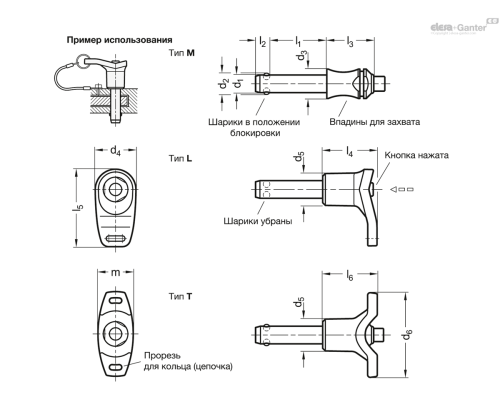

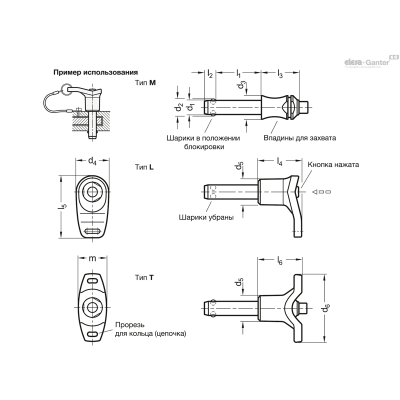

Типи
- Тип M з поглибленням для захоплення
- Тип L : з Г-подібною ручкою
- Тип T з Т-подібною ручкою
Штифт
Титан
Кульки
Керамічний
Рукоятка (Тип L / T)
Пластик (Поліамід ПА ), чорний колір
Термостійкість до 80 °C
Пружина стиску
Корозійностійкий сплав 2.4610
термостійкість до 400 °C
Інформація

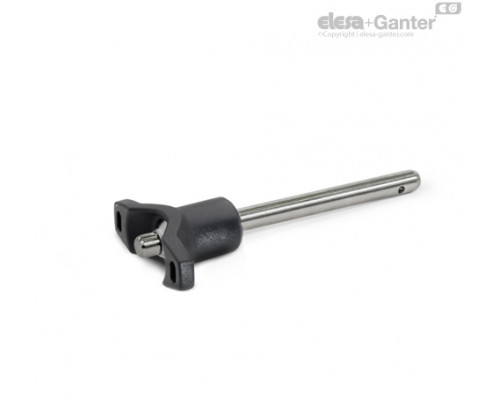

Штифти з кульковими фіксаторами GN 113.30 застосовуються для швидкого кріплення, з'єднання та фіксації різних деталей та заготовок. Типова область застосування – настановні штифти, які часто необхідно демонтувати та встановлювати знову.
Після натискання пружинної кнопки обидва кулькові фіксатори будуть розблоковані, а після відпускання – знову заблоковані.
Завдяки вибраному матеріалу штифти з кульковими фіксаторами GN 113.30 підходять для використання у висококорозійних середовищах. Титан також гарантує зменшення маси на 40 % порівняно з аналогічними деталями зі сталі або нержавіючої сталі.
Варіант виконання з титану використовується в легких конструкціях, судноплавстві та хімічному виробництві.
Технічна секція містить значення вантажопідйомності для двостороннього опору зрізу (міцність на розрив).
Аксесуари
- Утримуючий трос з нержавіючої сталі GN 111.8
За запитом
- З круглою ручкою
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 113.30 379.81 KB
Range_Ball_Lock_Pins_RU 500.84 KB
