| Опис | d1 -0.04/-0.08 | l1 +0.6 | l2 ±1 | l4 | l5 | Вантажопідйомність FкН ≈двосторонній опір зсуву згідно з DIN 501 | Настановний отвір H11 | d5 | d2 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.30-10-20-L | 10 | 20 | 9.6 | 34 | 43.5 | 10 | 18 | 12 | 23 | 30г | 2 тижні | 4959.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-30-L | 10 | 30 | 9.6 | 34 | 43.5 | 10 | 18 | 12 | 23 | 33г | 2 тижні | 5186.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-40-L | 10 | 40 | 9.6 | 34 | 43.5 | 10 | 18 | 12 | 23 | 36г | 2 тижні | 5186.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-50-L | 10 | 50 | 9.6 | 34 | 43.5 | 10 | 18 | 12 | 23 | 40г | 2 тижні | 5186.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-10-60-L | 10 | 60 | 9.6 | 34 | 43.5 | 10 | 18 | 12 | 23 | 43г | 2 тижні | 5477.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-10-L | 6 | 10 | 7 | 26.5 | 33 | 6 | 13.5 | 7 | 17.5 | 37г | 2 тижні | 4192.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-20-L | 6 | 20 | 7 | 26.5 | 33 | 6 | 13.5 | 7 | 17.5 | 38г | 2 тижні | 4279.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-30-L | 6 | 30 | 7 | 26.5 | 33 | 6 | 13.5 | 7 | 17.5 | 39г | 2 тижні | 4396.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-40-L | 6 | 40 | 7 | 26.5 | 33 | 6 | 13.5 | 7 | 17.5 | 40г | 2 тижні | 4498.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-6-50-L | 6 | 50 | 7 | 26.5 | 33 | 6 | 13.5 | 7 | 17.5 | 42г | 2 тижні | 4601.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-20-L | 8 | 20 | 8.2 | 34 | 43.5 | 8 | 18 | 9.5 | 23 | 26г | 2 тижні | 4623.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-30-L | 8 | 30 | 8.2 | 34 | 43.5 | 8 | 18 | 9.5 | 23 | 28г | 2 тижні | 4703.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-40-L | 8 | 40 | 8.2 | 34 | 43.5 | 8 | 18 | 9.5 | 23 | 30г | 2 тижні | 4703.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 113.30-8-50-L | 8 | 50 | 8.2 | 34 | 43.5 | 43 | 8 | 18 | 9.5 | 23 | 32г | 2 тижні | 4703.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

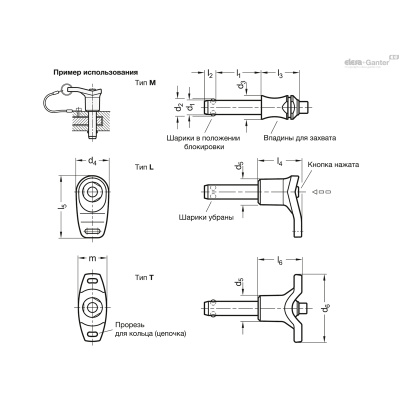

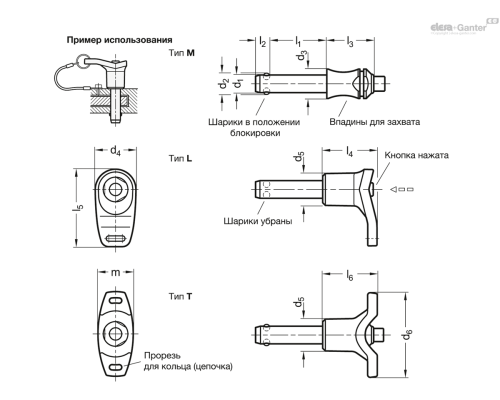

Типи
- Тип M з поглибленням для захоплення
- Тип L : з Г-подібною ручкою
- Тип T з Т-подібною ручкою
Штифт
Титан
Кульки
Керамічний
Рукоятка (Тип L / T)
Пластик (Поліамід ПА ), чорний колір
Термостійкість до 80 °C
Пружина стиску
Корозійностійкий сплав 2.4610
термостійкість до 400 °C
Інформація

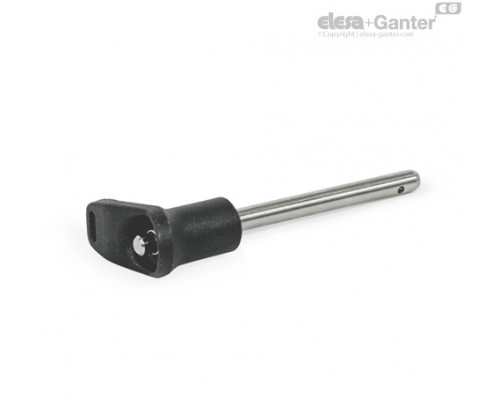

Штифти з кульковими фіксаторами GN 113.30 застосовуються для швидкого кріплення, з'єднання та фіксації різних деталей та заготовок. Типова область застосування – настановні штифти, які часто необхідно демонтувати та встановлювати знову.
Після натискання пружинної кнопки обидва кулькові фіксатори будуть розблоковані, а після відпускання – знову заблоковані.
Завдяки вибраному матеріалу штифти з кульковими фіксаторами GN 113.30 підходять для використання у висококорозійних середовищах. Титан також гарантує зменшення маси на 40 % порівняно з аналогічними деталями зі сталі або нержавіючої сталі.
Варіант виконання з титану використовується в легких конструкціях, судноплавстві та хімічному виробництві.
Технічна секція містить значення вантажопідйомності для двостороннього опору зрізу (міцність на розрив).
Аксесуари
- Утримуючий трос з нержавіючої сталі GN 111.8
За запитом
- З круглою ручкою
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 113.30 379.81 KB
Range_Ball_Lock_Pins_RU 500.84 KB
