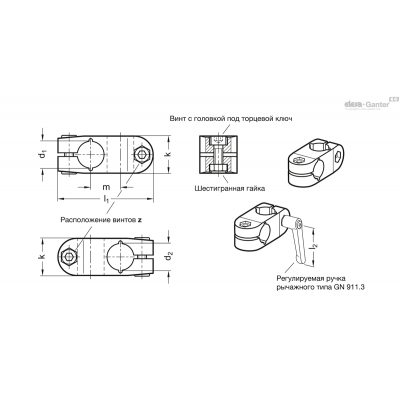

| Опис | d1 | d2 | k | z | Допоміжний ручний важільGN 911.3 для zl2 | l1 | m | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 131-B12-B12-2-NI | B 12 | B 12 | 25 | M6-20 | - | 64 | 20 | 194г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 131-B14-B14-2-NI | B 14 | B 14 | 25 | M6-20 | - | 64 | 20 | 190г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 131-B15-B15-2-NI | B 15 | B 15 | 25 | M6-20 | - | 64 | 20 | 190г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 131-B16-B16-2-NI | B 16 | B 16 | 25 | M6-20 | - | 64 | 20 | 170г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 131-B18-B18-2-NI | B 18 | B 18 | 25 | M6-20 | 45 , 63 | 64 | 20 | 150г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 131-B20-B20-2-NI | B 20 | B 20 | 25 | M6-20 | 45 , 63 | 64 | 20 | 134г | 2 тижні | 1665.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Варіант виконання з алюмінію
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
безбарвний BL
матове оздоблення, дробоструминна обробка
Варіант виконання з нержавіючої сталі NI
AISI CF-8
матове оздоблення, дробоструминна обробка
Затискні отвори механічно оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація

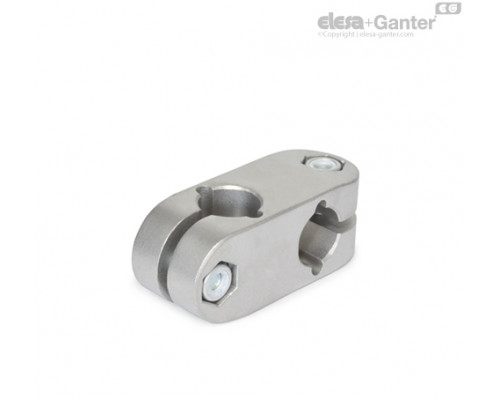

Робочі отвори двосторонніх затискачів / фіксаторів з'єднувача GN 131 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Це стандартні затискні гвинти з торцевою головкою з шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 / GN 911.3 (код виробу див. у таблиці з розмірами).
За запитом
- d1/ d2з різними отворами
Технічна інформація
Питань: 0
Немає запитань про цей товар.
