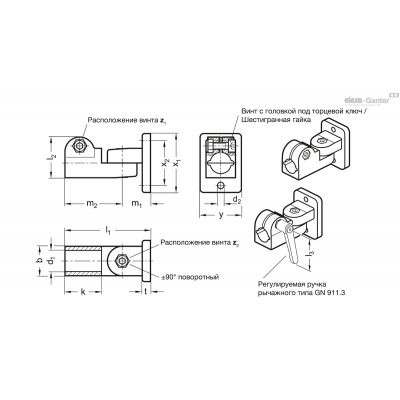

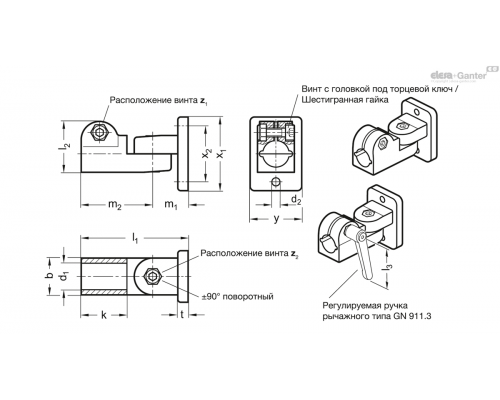

| Опис | d1 Отвір | k | l2 | m1 | m2 | x1 | x2 | y | z1 | z2 | Важіль GN 911.3 для z1l3 | Важіль GN 911.3 для z2l3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 281-B12-2-NI | B 12 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | - | 45 , 63 | 308г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 281-B14-2-NI | B 14 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | - | 45 , 63 | 301г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 281-B15-2-NI | B 15 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | - | 45 , 63 | 297г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 281-B16-2-NI | B 16 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | - | 45 , 63 | 291г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 281-B18-2-NI | B 18 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | 63 , - | 45 , 63 | 116г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 281-B20-2-NI | B 20 | 31.5 | 34.5 | 24 | 48.5 | 50 | 38 | 35 | M6-20 | M6-20 | 45 , 63 | 45 , 63 | 282г | 2 тижні | 3348.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям
чорний колір RAL 9005, текстурована оздоблення поверхні SW
Затискний отвір механічно оброблений
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація

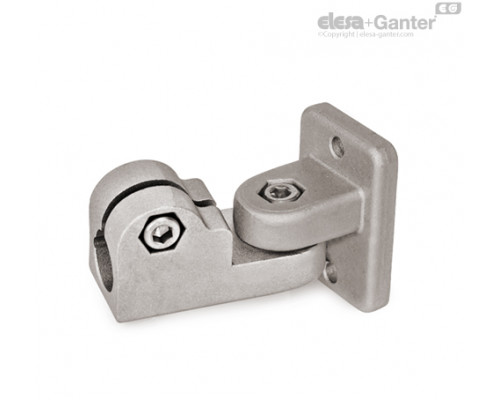

Поворотний затискач з основою GN 281 являє собою складання основи поворотного затиску та поворотного затиску GN 271 і GN 275 .
Робочий отвір поворотного затиску піддавався механічній обробці і призначений для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462, відповідно.
Це стандартні затискні гвинти з торцевою головкою з шестигранним поглибленням DIN 912. Вони можуть бути замінені переставними затискними важелями GN 911 (див. таблицю з розмірами).
Аксесуари
- Затискні втулки GN 911-
Технічна інформація
Питань: 0
Немає запитань про цей товар.
Системи Elesa+Ganter TCC отримали нагороду: міцність, довговічність і універсальність у трубчастих затискачах
Elesa+Ganter з гордістю представляє відзначений нагородами асортимент
з’єднувальних хомутів для труб. Система TCC, удостоєна нагороди G..
GN 281 331.3 KB
