Опис

Важіль GN 911.3 для z1l3

Важіль GN 911.3 для z2l3

Вага

Наявн.

Ціна

GN 285-B12-B12-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

360г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 12

3348.00грн.

Наявн.: 2 тижні

GN 285-B12-B14-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

353г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 14

3348.00грн.

Наявн.: 2 тижні

GN 285-B12-B15-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

349г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 15

3348.00грн.

Наявн.: 2 тижні

GN 285-B12-B16-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

343г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 16

3348.00грн.

Наявн.: 2 тижні

GN 285-B12-B18-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

334г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 18

3348.00грн.

Наявн.: 2 тижні

GN 285-B12-B20-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 12

321г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 12
d2	B 20

3348.00грн.

Наявн.: 2 тижні

GN 285-B14-B14-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 14

346г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 14
d2	B 14

3348.00грн.

Наявн.: 2 тижні

GN 285-B14-B15-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 14

342г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 14
d2	B 15

3348.00грн.

Наявн.: 2 тижні

GN 285-B14-B16-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 14

336г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 14
d2	B 16

3348.00грн.

Наявн.: 2 тижні

GN 285-B14-B18-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 14

327г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 14
d2	B 18

3348.00грн.

Наявн.: 2 тижні

GN 285-B14-B20-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 14

314г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 14
d2	B 20

3348.00грн.

Наявн.: 2 тижні

GN 285-B15-B15-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 15

338г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 15
d2	B 15

3348.00грн.

Наявн.: 2 тижні

GN 285-B15-B16-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 15

332г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 15
d2	B 16

3348.00грн.

Наявн.: 2 тижні

GN 285-B15-B18-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 15

323г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 15
d2	B 18

3348.00грн.

Наявн.: 2 тижні

GN 285-B15-B20-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 15

310г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 15
d2	B 20

3348.00грн.

Наявн.: 2 тижні

GN 285-B16-B16-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 16

326г

2 тижні

3357.45грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 16
d2	B 16

3357.45грн.

Наявн.: 2 тижні

GN 285-B16-B18-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 16

317г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 16
d2	B 18

3348.00грн.

Наявн.: 2 тижні

GN 285-B16-B20-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 16

304г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	-
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 16
d2	B 20

3348.00грн.

Наявн.: 2 тижні

GN 285-B18-B18-2-NI

31.5

34.5

48.5

M6-20

63 , -

45 , 63

B 18

308г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	63 , -
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 18
d2	B 18

3348.00грн.

Наявн.: 2 тижні

GN 285-B18-B20-2-NI

31.5

34.5

48.5

M6-20

63 , -

45 , 63

B 18

295г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	63 , -
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 18
d2	B 20

3348.00грн.

Наявн.: 2 тижні

GN 285-B20-B20-2-NI

31.5

34.5

48.5

M6-20

45 , 63

B 20

282г

2 тижні

3348.00грн.

Характеристики

k1	31.5
k2	31.5
l2	34.5
m1	48.5
m2	48.5
z1	M6-20
z2	M6-20
Важіль GN 911.3 для z1l3	45 , 63
Важіль GN 911.3 для z2l3	45 , 63
l1	97
B	25
d1	B 20
d2	B 20

3348.00грн.

Наявн.: 2 тижні

Ідентифікаційний номер

№2: з трьома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір RAL 9005, текстурована оздоблення поверхні SW

безбарвний BL

матова обробка, дробоструминна обробка

Затискні отвори механічно оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

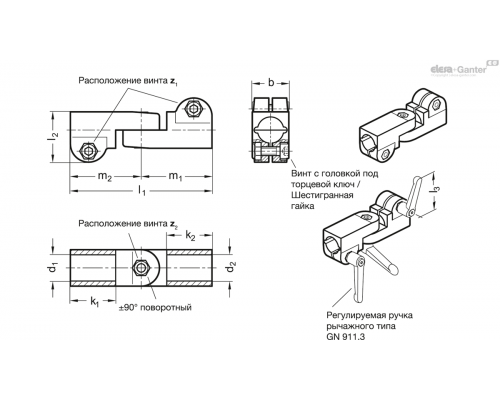

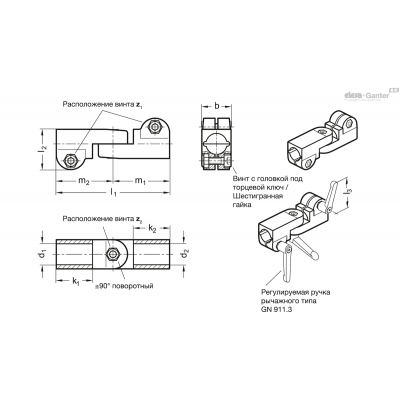

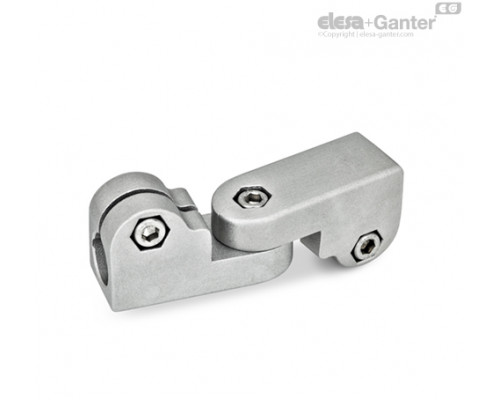

Поворотні затискачі GN 285 являють собою складання двох GN 275 поворотних затискачів.

Так як поворотні затискачі мають стяжки однакової ширини "b", всі отвори “d₁/d₂” допускають будь-яку комбінацію.

Робочий отвір поворотного затиску піддавався механічній обробці і призначений для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462, відповідно.

Це стандартні затискні гвинти з торцевою головкою з шестигранним поглибленням DIN 912. Вони можуть бути замінені переставними затискними важелями GN 911 (див. таблицю з розмірами).

Затискні втулки GN 911

Питань: 0

Немає запитань про цей товар.

Новини 26.01.2024 435

Системи Elesa+Ganter TCC отримали нагороду: міцність, довговічність і універсальність у трубчастих затискачах

Elesa+Ganter з гордістю представляє відзначений нагородами асортимент з’єднувальних хомутів для труб. Система TCC, удостоєна нагороди G..

GN 285 452.46 KB

GN 285

Схожі товари

GN 285-B12-B12-2-BL

l1: 97 B: 25 d1: B 12 d2: B 12 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B12-2-NI

l1: 97 B: 25 d1: B 12 d2: B 12 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911.3 для z1l3: - Важіль GN 911.3 для z2l3: 45 , 63

GN 285-B12-B12-2-SW

l1: 97 B: 25 d1: B 12 d2: B 12 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B14-2-BL

l1: 97 B: 25 d1: B 12 d2: B 14 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B14-2-NI

l1: 97 B: 25 d1: B 12 d2: B 14 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911.3 для z1l3: - Важіль GN 911.3 для z2l3: 45 , 63

GN 285-B12-B14-2-SW

l1: 97 B: 25 d1: B 12 d2: B 14 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B15-2-BL

l1: 97 B: 25 d1: B 12 d2: B 15 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B15-2-NI

l1: 97 B: 25 d1: B 12 d2: B 15 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911.3 для z1l3: - Важіль GN 911.3 для z2l3: 45 , 63

GN 285-B12-B15-2-SW

l1: 97 B: 25 d1: B 12 d2: B 15 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

GN 285-B12-B16-2-BL

l1: 97 B: 25 d1: B 12 d2: B 16 k1: 31.5 k2: 31.5 l2: 34.5 m1: 48.5 m2: 48.5 z1: M6-20 z2: M6-20 Важіль GN 911 для z1l3: 63 , - Важіль GN 911 для z2l3: 45 , 63

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 285

GN 285-AL

GN 285-NI

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Ідентифікаційний номер
