Name: GN 30
Brand: Elesa Ganter
SKU: GN 30-X
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 30-100-M10-45-A1-X

413г

2 тижні

769.05грн.

GN 30-100-M10-45-A2-X

347г

2 тижні

882.00грн.

GN 30-100-M10-45-A5-X

413г

2 тижні

888.30грн.

GN 30-100-M12-49-A1-X

429г

2 тижні

774.45грн.

GN 30-100-M12-49-A2-X

363г

2 тижні

887.40грн.

GN 30-100-M12-49-A5-X

429г

2 тижні

893.70грн.

GN 30-100-M16-54-A1-X

464г

2 тижні

798.75грн.

GN 30-100-M16-54-A2-X

380г

2 тижні

911.70грн.

GN 30-100-M16-54-A5-X

464г

2 тижні

914.85грн.

GN 30-100-M20-62-A1-X

533г

2 тижні

859.95грн.

GN 30-100-M20-62-A2-X

449г

2 тижні

972.90грн.

GN 30-100-M20-62-A5-X

529г

2 тижні

968.85грн.

GN 30-100-M8-42-A1-X

415г

2 тижні

757.35грн.

GN 30-100-M8-42-A2-X

349г

2 тижні

870.75грн.

GN 30-100-M8-42-A5-X

415г

2 тижні

877.05грн.

GN 30-120-M20-65-A1-X

803г

2 тижні

1089.45грн.

GN 30-120-M20-65-A2-X

667г

2 тижні

1135.80грн.

GN 30-120-M20-65-A5-X

803г

2 тижні

1222.65грн.

GN 30-50-M10-40-A1-X

157г

2 тижні

448.65грн.

GN 30-50-M10-40-A2-X

147г

2 тижні

446.40грн.

GN 30-50-M10-40-A5-X

157г

2 тижні

544.95грн.

GN 30-50-M12-43-A1-X

173г

2 тижні

454.05грн.

GN 30-50-M12-43-A2-X

164г

2 тижні

451.80грн.

GN 30-50-M12-43-A5-X

173г

2 тижні

549.90грн.

GN 30-50-M16-49-A1-X

161г

2 тижні

473.85грн.

GN 30-50-M16-49-A2-X

220г

2 тижні

475.20грн.

GN 30-50-M16-49-A5-X

210г

2 тижні

570.15грн.

GN 30-50-M8-37-A1-X

159г

2 тижні

436.95грн.

GN 30-50-M8-37-A2-X

149г

2 тижні

431.55грн.

GN 30-50-M8-37-A5-X

159г

2 тижні

533.25грн.

GN 30-60-M10-41-A1-X

154г

2 тижні

459.00грн.

GN 30-60-M10-41-A2-X

134г

2 тижні

488.70грн.

GN 30-60-M10-41-A5-X

155г

2 тижні

559.80грн.

GN 30-60-M12-45-A1-X

170г

2 тижні

464.40грн.

GN 30-60-M12-45-A2-X

150г

2 тижні

494.10грн.

GN 30-60-M12-45-A5-X

171г

2 тижні

564.75грн.

GN 30-60-M16-50-A1-X

206г

2 тижні

484.65грн.

GN 30-60-M16-50-A2-X

206г

2 тижні

516.15грн.

GN 30-60-M16-50-A5-X

207г

2 тижні

585.00грн.

GN 30-60-M8-38-A1-X

156г

2 тижні

447.75грн.

GN 30-60-M8-38-A2-X

136г

2 тижні

477.00грн.

GN 30-60-M8-38-A5-X

157г

2 тижні

548.10грн.

GN 30-80-M10-43-A1-X

280г

2 тижні

592.20грн.

GN 30-80-M10-43-A2-X

237г

2 тижні

679.05грн.

GN 30-80-M10-43-A5-X

281г

2 тижні

693.90грн.

GN 30-80-M12-47-A1-X

296г

2 тижні

597.60грн.

GN 30-80-M12-47-A2-X

253г

2 тижні

684.45грн.

GN 30-80-M12-47-A5-X

297г

2 тижні

699.30грн.

GN 30-80-M16-52-A1-X

331г

2 тижні

621.90грн.

GN 30-80-M16-52-A2-X

288г

2 тижні

708.75грн.

GN 30-80-M16-52-A5-X

332г

2 тижні

720.45грн.

GN 30-80-M20-60-A1-X

397г

2 тижні

689.85грн.

GN 30-80-M20-60-A2-X

336г

2 тижні

776.25грн.

GN 30-80-M20-60-A5-X

395г

2 тижні

787.95грн.

GN 30-80-M8-40-A1-X

282г

2 тижні

580.95грн.

GN 30-80-M8-40-A2-X

239г

2 тижні

667.35грн.

GN 30-80-M8-40-A5-X

262г

2 тижні

684.45грн.

Тип (за типами опор)

Тип A1 Сталь, оцинкована, чорна гумова вставка

Тип A2 Сталь, оцинкована, біла гумова вставка

Тип A5 Сталь, з пластиковим покриттям чорного кольору, гумова вставка, чорний колір

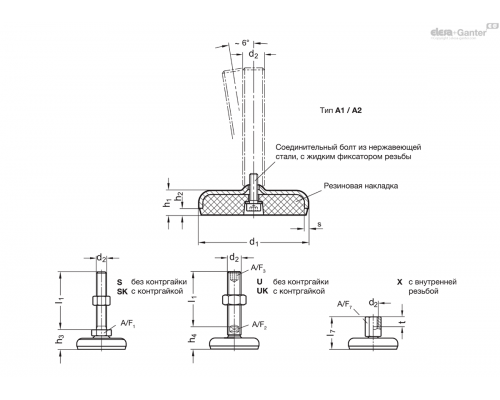

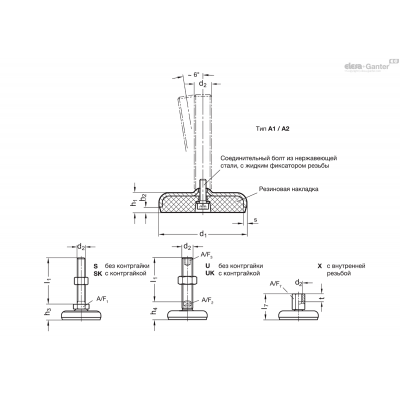

Варіант виконання (гвинт)

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK : з гайкою, зовнішній шестигранник в основі

Варіант виконання U без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання UK з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

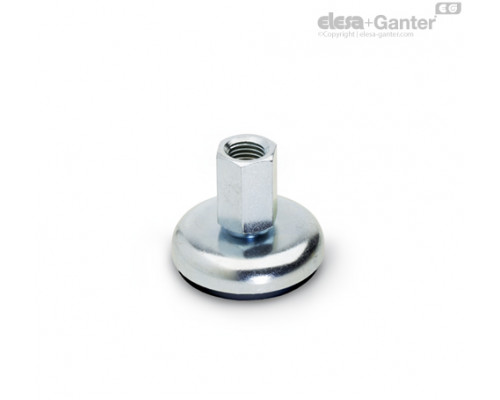

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина, листова сталь

Тип A1, A2 :

Оцинкована сталь, з блакитною пасивацією

Тип A5:

Сталь, пластикове покриття

чорний колір, RAL 9005

Різьбовий стрижень

Оцинкована сталь, з блакитною пасивацією

Шестигранні гайки ISO 4032

Оцинкована сталь, з блакитний пасивацією

Гумова підкладка, інкрустрована

чорний колір: NBR (Пербунан®)

твердість по Шору А 80 ± 5

білий колір: TPE (Santoprene®)

твердість по Шору А 80 ± 5

Регульовані опори GN 30 будуть поставлятися в зібраному вигляді і є нерозбірними.

Характеристики еластомеру

Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1	d2	Статичне навантаження в кН	-	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-	-
-	-	S / SK	-	U / UK	-	X	-
-	-	Гума чорного кольору	Каучук білого кольору	Гума чорного кольору	Каучук білого кольору	Гума чорного кольору	Каучук білого кольору
50	M 8	8	8	-	-	8	8
50	M 10	10	10	-	-	13	13
50	M 12	12	12	-	-	16	13
50	M 16	-	-	16	13	16	13
60	M 8	8	8	-	-	8	8
60	M 10	10	10	-	-	13	13
60	M 12	12	12	-	-	16	13
60	M 16	-	-	16	13	16	13
80	M 8	8	8	-	-	8	8
80	M 10	10	10	-	-	12	11
80	M 12	12	12	-	-	12	11
80	M 16	-	-	12	11	12	11
80	M 20	-	-	12	11	12	11
80	M 24	-	-	12	11	-	-
100	M 8	8	8	-	-	8	8
100	M 10	10	10	-	-	11	10
100	M 12	11	10	-	-	11	10
100	M 16	-	-	11	10	11	10
100	M 20	-	-	11	10	11	10
100	M 24	-	-	11	10	-	-
120	M 20	-	-	20	16	20	16
120	M 24	-	-	20	16	-	-
120	M 30	-	-	20	16	-	-
