GN 30

Тип (за типами опор)

• Тип A1 Сталь, оцинкована, чорна гумова вставка

• Тип A2 Сталь, оцинкована, біла гумова вставка

• Тип A5 Сталь, з пластиковим покриттям чорного кольору, гумова вставка, чорний колір

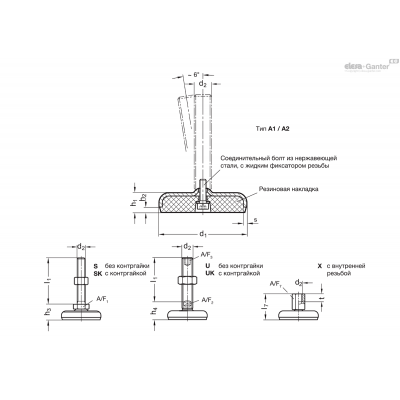

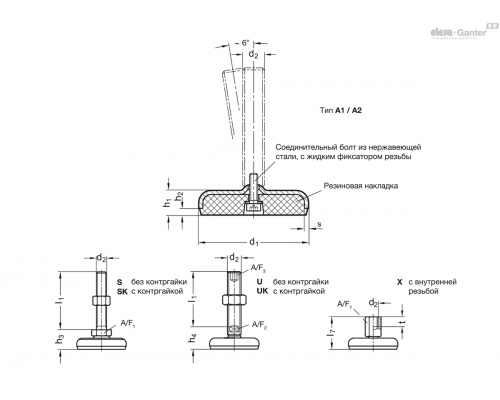

Варіант виконання (гвинт)

• Варіант виконання S без гайки, зовнішній шестигранник в основі

• Варіант виконання SK : з гайкою, зовнішній шестигранник в основі

• Варіант виконання U без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі

• Варіант виконання UK з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

• Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Тип A1, A2 :

Оцинкована сталь, з блакитною пасивацією

Тип A5:

Сталь, пластикове покриття

чорний колір, RAL 9005

Різьбовий стрижень

Оцинкована сталь, з блакитною пасивацією

Шестигранні гайки ISO 4032

Оцинкована сталь, з блакитний пасивацією

• чорний колір: NBR (Пербунан®)

твердість по Шору А 80 ± 5

• білий колір: TPE (Santoprene®)

твердість по Шору А 80 ± 5

• Характеристики еластомеру

Інформація

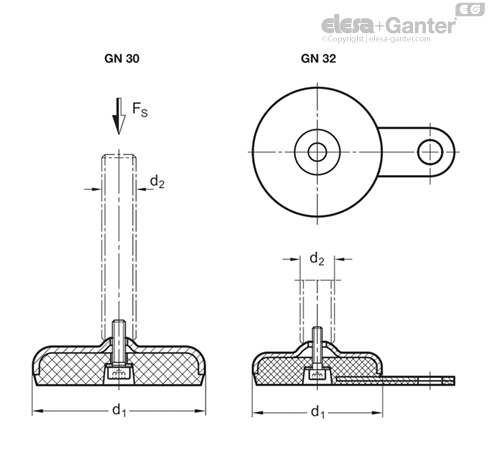

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.
