Ваш кошик порожній :(
Продукція
  • GN 33

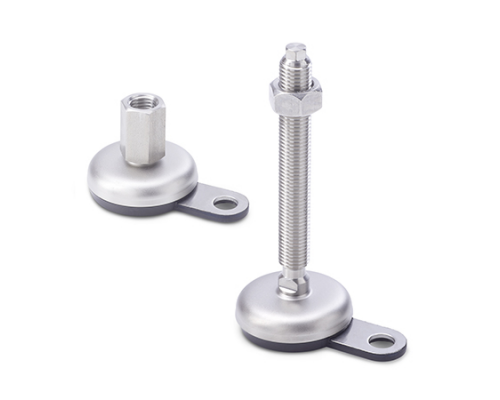

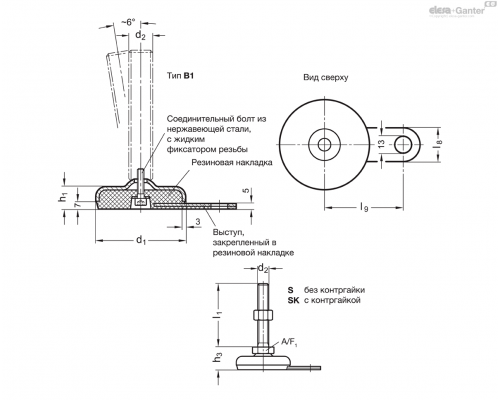

GN 33

Регульовані опори

з / без гайки, зовнішній шестигранник внизу

GN 33
GN 33
Опис
Вага Наявн. Ціна

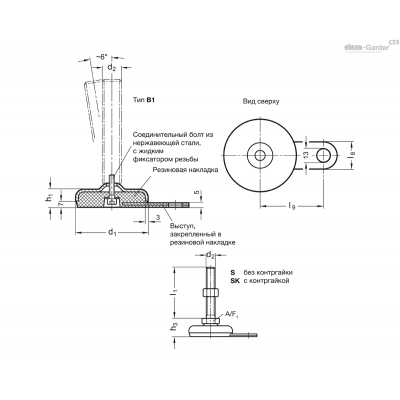

GN 33-100-M10-100-B1-S 615г 2 тижні 1292.40грн.
GN 33-100-M10-100-B1-SK 500г 2 тижні 1301.85грн.
GN 33-100-M10-50-B1-S 590г 2 тижні 1256.40грн.
GN 33-100-M10-50-B1-SK 599г 2 тижні 1265.85грн.
GN 33-100-M10-60-B1-S 451г 2 тижні 1259.55грн.
GN 33-100-M10-60-B1-SK 460г 2 тижні 1269.00грн.
GN 33-100-M10-80-B1-S 604г 2 тижні 1274.40грн.
GN 33-100-M10-80-B1-SK 613г 2 тижні 1283.85грн.
GN 33-100-M12-100-B1-S 637г 2 тижні 1334.70грн.
GN 33-100-M12-100-B1-SK 480г 2 тижні 1344.15грн.
GN 33-100-M12-125-B1-S 520г 2 тижні 1361.25грн.
GN 33-100-M12-125-B1-SK 520г 2 тижні 1370.70грн.
GN 33-100-M12-60-B1-S 500г 2 тижні 1288.35грн.
GN 33-100-M12-60-B1-SK 480г 2 тижні 1297.80грн.
GN 33-100-M12-80-B1-S 623г 2 тижні 1305.00грн.
GN 33-100-M12-80-B1-SK 635г 2 тижні 1314.90грн.
GN 33-100-M8-40-B1-S 557г 2 тижні 1247.85грн.
GN 33-100-M8-40-B1-SK 561г 2 тижні 1252.35грн.
GN 33-100-M8-50-B1-S 560г 2 тижні 1257.75грн.
GN 33-100-M8-50-B1-SK 440г 2 тижні 1261.80грн.
GN 33-100-M8-63-B1-S 564г 2 тижні 1271.25грн.
GN 33-100-M8-63-B1-SK 460г 2 тижні 1275.75грн.
GN 33-50-M10-100-B1-S 166г 2 тижні 634.50грн.
GN 33-50-M10-100-B1-SK 175г 2 тижні 644.40грн.
GN 33-50-M10-50-B1-S 150г 2 тижні 598.95грн.
GN 33-50-M10-50-B1-SK 140г 2 тижні 608.40грн.
GN 33-50-M10-60-B1-S 170г 2 тижні 602.10грн.
GN 33-50-M10-60-B1-SK 160г 2 тижні 611.55грн.
GN 33-50-M10-80-B1-S 160г 2 тижні 616.95грн.
GN 33-50-M10-80-B1-SK 140г 2 тижні 626.40грн.
GN 33-50-M12-100-B1-S 180г 2 тижні 676.80грн.
GN 33-50-M12-100-B1-SK 220г 2 тижні 686.70грн.
GN 33-50-M12-125-B1-S 200г 2 тижні 703.35грн.
GN 33-50-M12-125-B1-SK 240г 2 тижні 712.80грн.
GN 33-50-M12-60-B1-S 160г 2 тижні 630.45грн.
GN 33-50-M12-60-B1-SK 180г 2 тижні 639.90грн.
GN 33-50-M12-80-B1-S 180г 2 тижні 647.55грн.
GN 33-50-M12-80-B1-SK 200г 2 тижні 657.00грн.
GN 33-50-M8-40-B1-S 120г 2 тижні 588.15грн.
GN 33-50-M8-40-B1-SK 150г 2 тижні 591.30грн.
GN 33-50-M8-50-B1-S 140г 2 тижні 597.60грн.
GN 33-50-M8-50-B1-SK 140г 2 тижні 600.75грн.
GN 33-50-M8-63-B1-S 140г 2 тижні 611.55грн.
GN 33-50-M8-63-B1-SK 140г 2 тижні 614.70грн.
GN 33-60-M10-100-B1-S 250г 2 тижні 676.80грн.
GN 33-60-M10-100-B1-SK 220г 2 тижні 686.70грн.
GN 33-60-M10-50-B1-S 261г 2 тижні 641.25грн.
GN 33-60-M10-50-B1-SK 200г 2 тижні 650.70грн.
GN 33-60-M10-60-B1-S 200г 2 тижні 644.40грн.
GN 33-60-M10-60-B1-SK 200г 2 тижні 653.85грн.
GN 33-60-M10-80-B1-S 225г 2 тижні 659.25грн.
GN 33-60-M10-80-B1-SK 200г 2 тижні 668.70грн.
GN 33-60-M12-100-B1-S 235г 2 тижні 719.10грн.
GN 33-60-M12-100-B1-SK 240г 2 тижні 729.00грн.
GN 33-60-M12-125-B1-S 260г 2 тижні 745.65грн.
GN 33-60-M12-125-B1-SK 260г 2 тижні 755.10грн.
GN 33-60-M12-60-B1-S 206г 2 тижні 672.75грн.
GN 33-60-M12-60-B1-SK 220г 2 тижні 682.20грн.
GN 33-60-M12-80-B1-S 190г 2 тижні 689.85грн.
GN 33-60-M12-80-B1-SK 220г 2 тижні 699.30грн.
GN 33-60-M8-40-B1-S 175г 2 тижні 632.70грн.
GN 33-60-M8-40-B1-SK 180г 2 тижні 635.85грн.
GN 33-60-M8-50-B1-S 178г 2 тижні 642.15грн.
GN 33-60-M8-50-B1-SK 183г 2 тижні 645.30грн.
GN 33-60-M8-63-B1-S 182г 2 тижні 655.65грн.
GN 33-60-M8-63-B1-SK 187г 2 тижні 659.25грн.
GN 33-80-M10-100-B1-S 340г 2 тижні 929.70грн.
GN 33-80-M10-100-B1-SK 340г 2 тижні 939.15грн.
GN 33-80-M10-50-B1-S 320г 2 тижні 893.70грн.
GN 33-80-M10-50-B1-SK 320г 2 тижні 903.15грн.
GN 33-80-M10-60-B1-S 431г 2 тижні 896.85грн.
GN 33-80-M10-60-B1-SK 300г 2 тижні 906.30грн.
GN 33-80-M10-80-B1-S 350г 2 тижні 911.70грн.
GN 33-80-M10-80-B1-SK 340г 2 тижні 921.15грн.
GN 33-80-M12-100-B1-S 378г 2 тижні 972.00грн.
GN 33-80-M12-100-B1-SK 390г 2 тижні 981.45грн.
GN 33-80-M12-125-B1-S 395г 2 тижні 998.55грн.
GN 33-80-M12-125-B1-SK 407г 2 тижні 1008.00грн.
GN 33-80-M12-60-B1-S 349г 2 тижні 925.65грн.
GN 33-80-M12-60-B1-SK 361г 2 тижні 935.10грн.
GN 33-80-M12-80-B1-S 363г 2 тижні 942.30грн.
GN 33-80-M12-80-B1-SK 375г 2 тижні 951.75грн.
GN 33-80-M8-40-B1-S 393г 2 тижні 885.15грн.
GN 33-80-M8-40-B1-SK 350г 2 тижні 889.65грн.
GN 33-80-M8-50-B1-S 150г 2 тижні 895.05грн.
GN 33-80-M8-50-B1-SK 350г 2 тижні 899.10грн.
GN 33-80-M8-63-B1-S 400г 2 тижні 908.55грн.
GN 33-80-M8-63-B1-SK 240г 2 тижні 913.05грн.
Характеристики

Тип (Опорна пластина)

  • Тип B1: матова поверхня, дробоструминна обробка, гумова підкладка, чорний колір

Варіант виконання (гвинт)

  • Варіант виконання S: без гайки, зовнішній шестигранник в основі
  • Варіант виконання SK: з гайкою, зовнішній шестигранник в основі
  • Варіант виконання T: без гайки, лиска під ключ в основі
  • Варіант виконання TK : з гайкою, лиска під ключ в основі
  • Варіант виконання U: без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі
  • Варіант виконання UK: з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі
  • Варіант виконання V: без гайки, із зовнішнім шестигранником зверху , з гранню під ключ в основі
  • Варіант виконання VK: з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі
  • Варіант виконання W: з регульованою муфтою, із закритим різьбленням, з гранню під ключ в основі
  • Варіант X: Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина / фланець

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка, інкрустрована

чорний колір, NBR (Пербунан®)

твердість по Шору А 80 ± 5

Інформація

Регульовані опори GN 33 поставляються в зібраному вигляді і є нерозбірними.

Технічна інформація

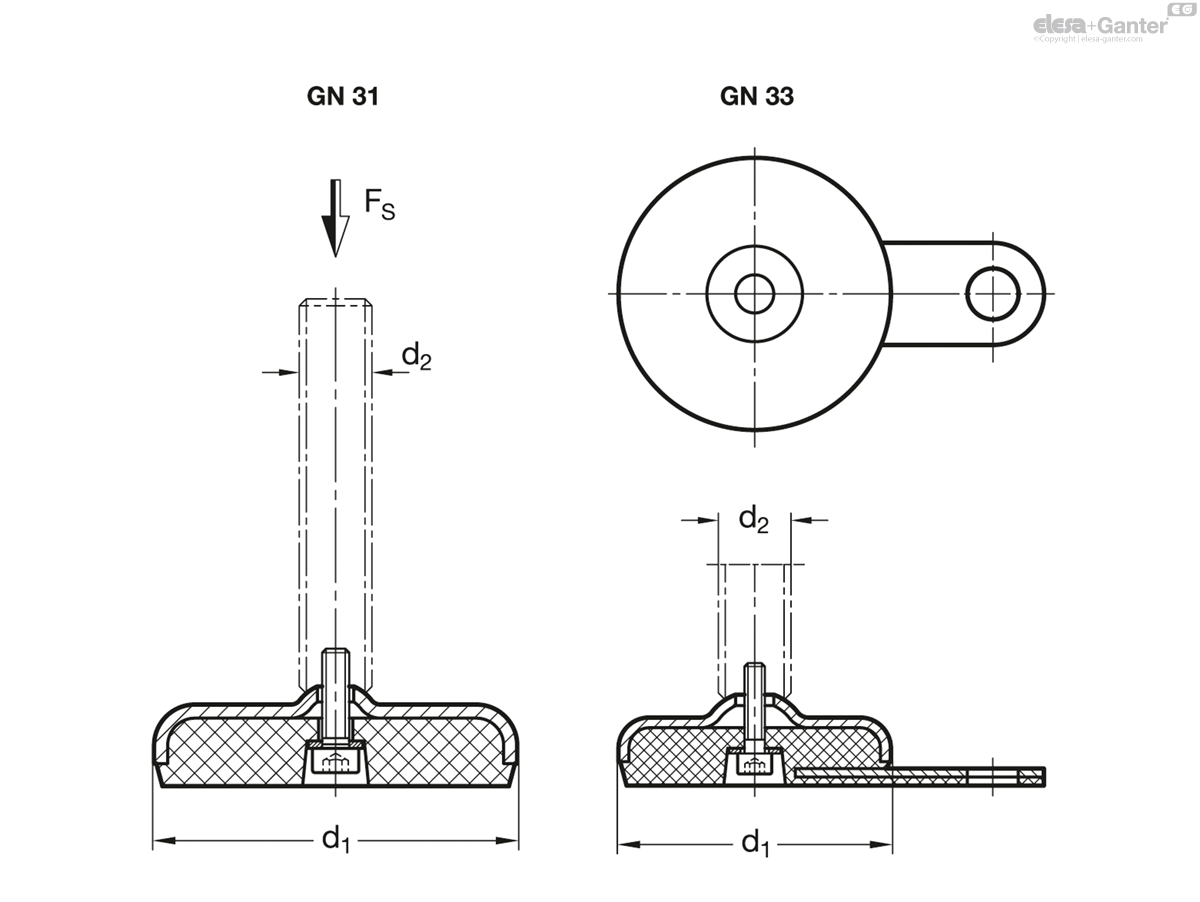

Номінальне навантаження регульованих опор


Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1 d2 Статичне навантаження в кН - - - -
- - Варіанти виконання різьбового стрижня - - - -
- - S / SK T / TK а також U / UK V / VK W X
- - Гума чорного кольору Гума чорного кольору Гума чорного кольору Гума чорного кольору Гума чорного кольору
50 M 8 8 - - - 8
50 M 10 14 - - - 13
50 M 12 20 - - - 20
50 M 16 - 28 - - 28
60 M 8 8 - - - 8
60 M 10 14 - - - 13
60 M 12 20 - - - 20
60 M 16 - 28 27 27 28
80 M 8 8 - - - 8
80 M 10 14 - - - 13
80 M 12 19 - - - 15
80 M 16 - 19 24 24 19
80 M 20 - 19 24 24 19
80 M 24 - 19 24 24 -
100 M 8 8 - - - 8
100 M 10 14 - - - 13
100 M 12 17 - - - 17
100 M 16 - 17 21 21 17
100 M 20 - 17 21 21 17
100 M 24 - 17 21 21 -
120 M 20 - 25 - - 25
120 M 24 - 25 - - -
120 M 30 - 25 - - -
Варіанти виконання різьбового стрижня
Варіанти виконання різьбового стрижня
____logo__31_NA-36617-0__ ____logo__31_NA-36619-0__ ____logo__31_NA-36621-0__
S / SK: зовнішній шестигранник в основі при d2M 8, M 10, M 12 T / TK: лиска під ключ в основі при d2M 16, M 20, M 24, M 30 U / UK: шліцем під шестигранник зверху і лиска під ключ в основі при d2M 16, M 20, M 24, M 30
____logo__31_NA-36623-0__ ____logo__31_NA-36625-0__ ____logo__31_NA-36615-0__
V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d2M 16, M 20, M 24 W: закрите різьблення і лиска під ключ в основі при d2M 16, M 20, M 24 X: зовнішній шестигранник з внутрішнім різьбленням при d2M 8, M 10, M 12, M 16, M 20
