Name: GN 33
Brand: Elesa Ganter
SKU: GN 33-U/UK
Availability: OutOfStock

* GN 33-U/UK:

Опис

Вага

Наявн.

Ціна

GN 33-100-M16-100-B1-U

550г

2 тижні

1547.55грн.

GN 33-100-M16-100-B1-UK

570г

2 тижні

1568.70грн.

GN 33-100-M16-125-B1-U

577г

2 тижні

1590.75грн.

GN 33-100-M16-125-B1-UK

620г

2 тижні

1611.90грн.

GN 33-100-M16-150-B1-U

608г

2 тижні

1569.60грн.

GN 33-100-M16-150-B1-UK

640г

2 тижні

1590.75грн.

GN 33-100-M16-200-B1-U

736г

2 тижні

1794.60грн.

GN 33-100-M16-200-B1-UK

700г

2 тижні

1815.75грн.

GN 33-100-M16-75-B1-U

515г

2 тижні

1464.75грн.

GN 33-100-M16-75-B1-UK

540г

2 тижні

1485.90грн.

GN 33-100-M20-100-B1-U

620г

2 тижні

1697.40грн.

GN 33-100-M20-100-B1-UK

685г

2 тижні

1745.10грн.

GN 33-100-M20-125-B1-U

680г

2 тижні

1823.40грн.

GN 33-100-M20-125-B1-UK

700г

2 тижні

1871.10грн.

GN 33-100-M20-150-B1-U

685г

2 тижні

1818.90грн.

GN 33-100-M20-150-B1-UK

750г

2 тижні

1866.60грн.

GN 33-100-M20-200-B1-U

850г

2 тижні

2065.50грн.

GN 33-100-M20-200-B1-UK

900г

2 тижні

2113.20грн.

GN 33-100-M20-75-B1-U

453г

2 тижні

1674.45грн.

GN 33-100-M20-75-B1-UK

640г

2 тижні

1721.70грн.

GN 33-100-M24-100-B1-U

740г

2 тижні

2020.95грн.

GN 33-100-M24-100-B1-UK

820г

2 тижні

2105.55грн.

GN 33-100-M24-125-B1-U

923г

2 тижні

2125.80грн.

GN 33-100-M24-125-B1-UK

900г

2 тижні

2210.40грн.

GN 33-100-M24-150-B1-U

885г

2 тижні

2118.60грн.

GN 33-100-M24-150-B1-UK

980г

2 тижні

2203.20грн.

GN 33-100-M24-200-B1-U

950г

2 тижні

2531.70грн.

GN 33-100-M24-200-B1-UK

1140г

2 тижні

2616.30грн.

GN 33-50-M16-100-B1-U

240г

2 тижні

887.40грн.

GN 33-50-M16-100-B1-UK

270г

2 тижні

908.55грн.

GN 33-50-M16-125-B1-U

277г

2 тижні

930.60грн.

GN 33-50-M16-125-B1-UK

300г

2 тижні

951.75грн.

GN 33-50-M16-150-B1-U

320г

2 тижні

909.45грн.

GN 33-50-M16-150-B1-UK

340г

2 тижні

930.60грн.

GN 33-50-M16-200-B1-U

445г

2 тижні

1134.90грн.

GN 33-50-M16-200-B1-UK

400г

2 тижні

1156.05грн.

GN 33-50-M16-75-B1-U

213г

2 тижні

805.05грн.

GN 33-50-M16-75-B1-UK

240г

2 тижні

826.20грн.

GN 33-60-M16-100-B1-U

300г

2 тижні

931.95грн.

GN 33-60-M16-100-B1-UK

320г

2 тижні

953.10грн.

GN 33-60-M16-125-B1-U

320г

2 тижні

975.15грн.

GN 33-60-M16-125-B1-UK

380г

2 тижні

996.30грн.

GN 33-60-M16-150-B1-U

350г

2 тижні

954.00грн.

GN 33-60-M16-150-B1-UK

380г

2 тижні

975.15грн.

GN 33-60-M16-200-B1-U

420г

2 тижні

1179.45грн.

GN 33-60-M16-200-B1-UK

400г

2 тижні

1200.60грн.

GN 33-60-M16-75-B1-U

260г

2 тижні

849.60грн.

GN 33-60-M16-75-B1-UK

289г

2 тижні

870.75грн.

GN 33-80-M16-100-B1-U

420г

2 тижні

1184.40грн.

GN 33-80-M16-100-B1-UK

420г

2 тижні

1205.55грн.

GN 33-80-M16-125-B1-U

447г

2 тижні

1228.05грн.

GN 33-80-M16-125-B1-UK

510г

2 тижні

1249.20грн.

GN 33-80-M16-150-B1-U

487г

2 тижні

1206.90грн.

GN 33-80-M16-150-B1-UK

520г

2 тижні

1228.05грн.

GN 33-80-M16-200-B1-U

540г

2 тижні

1431.90грн.

GN 33-80-M16-200-B1-UK

550г

2 тижні

1453.05грн.

GN 33-80-M16-75-B1-U

360г

2 тижні

1102.05грн.

GN 33-80-M16-75-B1-UK

400г

2 тижні

1123.20грн.

GN 33-80-M20-100-B1-U

500г

2 тижні

1330.65грн.

GN 33-80-M20-100-B1-UK

520г

2 тижні

1378.35грн.

GN 33-80-M20-125-B1-U

550г

2 тижні

1456.20грн.

GN 33-80-M20-125-B1-UK

600г

2 тижні

1503.90грн.

GN 33-80-M20-150-B1-U

600г

2 тижні

1452.15грн.

GN 33-80-M20-150-B1-UK

620г

2 тижні

1499.85грн.

GN 33-80-M20-200-B1-U

670г

2 тижні

1698.75грн.

GN 33-80-M20-200-B1-UK

700г

2 тижні

1746.00грн.

GN 33-80-M20-75-B1-U

440г

2 тижні

1307.25грн.

GN 33-80-M20-75-B1-UK

500г

2 тижні

1354.95грн.

GN 33-80-M24-100-B1-U

767г

2 тижні

1640.25грн.

GN 33-80-M24-100-B1-UK

700г

2 тижні

1724.85грн.

GN 33-80-M24-125-B1-U

700г

2 тижні

1745.10грн.

GN 33-80-M24-125-B1-UK

750г

2 тижні

1829.70грн.

GN 33-80-M24-150-B1-U

760г

2 тижні

1737.90грн.

GN 33-80-M24-150-B1-UK

841г

2 тижні

1822.50грн.

GN 33-80-M24-200-B1-U

931г

2 тижні

2151.00грн.

GN 33-80-M24-200-B1-UK

500г

2 тижні

2235.60грн.

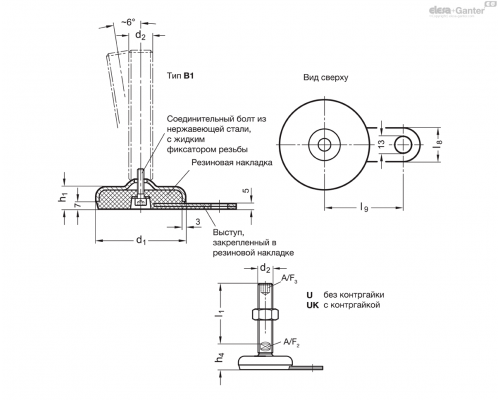

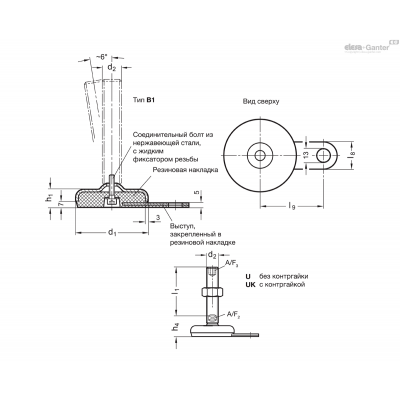

Тип (Опорна пластина)

Тип B1: матова поверхня, дробоструминна обробка, гумова підкладка, чорний колір

Варіант виконання (гвинт)

Варіант виконання S: без гайки, зовнішній шестигранник в основі

Варіант виконання SK: з гайкою, зовнішній шестигранник в основі

Варіант виконання T: без гайки, лиска під ключ в основі

Варіант виконання TK : з гайкою, лиска під ключ в основі

Варіант виконання U: без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання UK: з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання V: без гайки, із зовнішнім шестигранником зверху , з гранню під ключ в основі

Варіант виконання VK: з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W: з регульованою муфтою, із закритим різьбленням, з гранню під ключ в основі

Варіант X: Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина / фланець

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка, інкрустрована

чорний колір, NBR (Пербунан®)

твердість по Шору А 80 ± 5

Регульовані опори GN 33 поставляються в зібраному вигляді і є нерозбірними.

Характеристики еластомеру

Характеристики нержавіючої сталі

Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
-	-	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору
50	M 8	8	-	-	-	8
50	M 10	14	-	-	-	13
50	M 12	20	-	-	-	20
50	M 16	-	28	-	-	28
60	M 8	8	-	-	-	8
60	M 10	14	-	-	-	13
60	M 12	20	-	-	-	20
60	M 16	-	28	27	27	28
80	M 8	8	-	-	-	8
80	M 10	14	-	-	-	13
80	M 12	19	-	-	-	15
80	M 16	-	19	24	24	19
80	M 20	-	19	24	24	19
80	M 24	-	19	24	24	-
100	M 8	8	-	-	-	8
100	M 10	14	-	-	-	13
100	M 12	17	-	-	-	17
100	M 16	-	17	21	21	17
100	M 20	-	17	21	21	17
100	M 24	-	17	21	21	-
120	M 20	-	25	-	-	25
120	M 24	-	25	-	-	-
120	M 30	-	25	-	-	-

Варіанти виконання різьбового стрижня

S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	W: закрите різьблення і лиска під ключ в основі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂M 8, M 10, M 12, M 16, M 20
