Name: GN 33
Brand: Elesa Ganter
SKU: GN 33-W
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 33-100-M16-128-B1-W

640г

2 тижні

2337.30грн.

GN 33-100-M16-153-B1-W

680г

2 тижні

2389.95грн.

GN 33-100-M16-178-B1-W

720г

2 тижні

2442.15грн.

GN 33-100-M16-203-B1-W

900г

2 тижні

2507.40грн.

GN 33-100-M20-152-B1-W

864г

2 тижні

2700.00грн.

GN 33-100-M20-177-B1-W

1062г

2 тижні

2786.85грн.

GN 33-100-M20-202-B1-W

1125г

2 тижні

2866.95грн.

GN 33-100-M20-252-B1-W

1125г

2 тижні

3001.50грн.

GN 33-100-M24-177-B1-W

1000г

2 тижні

3321.90грн.

GN 33-100-M24-227-B1-W

1100г

2 тижні

3540.60грн.

GN 33-100-M24-277-B1-W

1640г

2 тижні

3686.85грн.

GN 33-60-M16-126-B1-W

390г

2 тижні

1858.05грн.

GN 33-60-M16-151-B1-W

400г

2 тижні

1772.55грн.

GN 33-60-M16-176-B1-W

512г

2 тижні

1976.85грн.

GN 33-60-M16-201-B1-W

500г

2 тижні

1890.00грн.

GN 33-80-M16-127-B1-W

523г

2 тижні

1974.60грн.

GN 33-80-M16-152-B1-W

560г

2 тижні

2027.25грн.

GN 33-80-M16-177-B1-W

601г

2 тижні

2079.45грн.

GN 33-80-M16-202-B1-W

641г

2 тижні

2144.70грн.

GN 33-80-M20-151-B1-W

700г

2 тижні

2333.25грн.

GN 33-80-M20-176-B1-W

898г

2 тижні

2419.65грн.

GN 33-80-M20-201-B1-W

961г

2 тижні

2500.20грн.

GN 33-80-M20-251-B1-W

1085г

2 тижні

2634.30грн.

GN 33-80-M24-176-B1-W

1074г

2 тижні

2941.20грн.

GN 33-80-M24-226-B1-W

1300г

2 тижні

3159.90грн.

GN 33-80-M24-276-B1-W

1431г

2 тижні

3306.15грн.

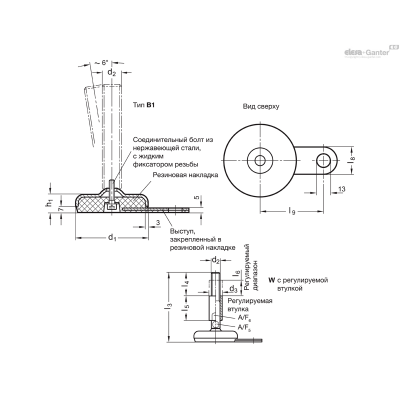

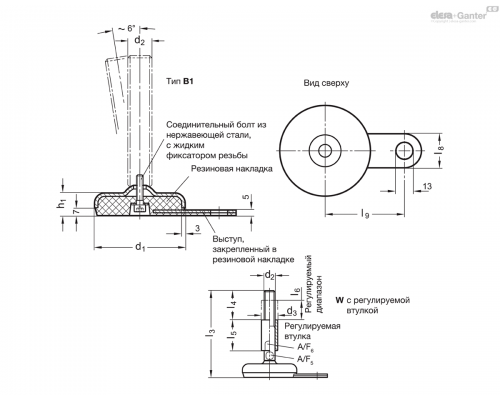

Тип (Опорна пластина)

Тип B1: матова поверхня, дробоструминна обробка, гумова підкладка, чорний колір

Варіант виконання (гвинт)

Варіант виконання S: без гайки, зовнішній шестигранник в основі

Варіант виконання SK: з гайкою, зовнішній шестигранник в основі

Варіант виконання T: без гайки, лиска під ключ в основі

Варіант виконання TK : з гайкою, лиска під ключ в основі

Варіант виконання U: без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання UK: з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання V: без гайки, із зовнішнім шестигранником зверху , з гранню під ключ в основі

Варіант виконання VK: з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W: з регульованою муфтою, із закритим різьбленням, з гранню під ключ в основі

Варіант X: Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина / фланець

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка, інкрустрована

чорний колір, NBR (Пербунан®)

твердість по Шору А 80 ± 5

Регульовані опори GN 33 поставляються в зібраному вигляді і є нерозбірними.

Характеристики еластомеру

Характеристики нержавіючої сталі

Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
-	-	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору
50	M 8	8	-	-	-	8
50	M 10	14	-	-	-	13
50	M 12	20	-	-	-	20
50	M 16	-	28	-	-	28
60	M 8	8	-	-	-	8
60	M 10	14	-	-	-	13
60	M 12	20	-	-	-	20
60	M 16	-	28	27	27	28
80	M 8	8	-	-	-	8
80	M 10	14	-	-	-	13
80	M 12	19	-	-	-	15
80	M 16	-	19	24	24	19
80	M 20	-	19	24	24	19
80	M 24	-	19	24	24	-
100	M 8	8	-	-	-	8
100	M 10	14	-	-	-	13
100	M 12	17	-	-	-	17
100	M 16	-	17	21	21	17
100	M 20	-	17	21	21	17
100	M 24	-	17	21	21	-
120	M 20	-	25	-	-	25
120	M 24	-	25	-	-	-
120	M 30	-	25	-	-	-

Варіанти виконання різьбового стрижня

S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	W: закрите різьблення і лиска під ключ в основі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂M 8, M 10, M 12, M 16, M 20
