Продукція
  • GN 32

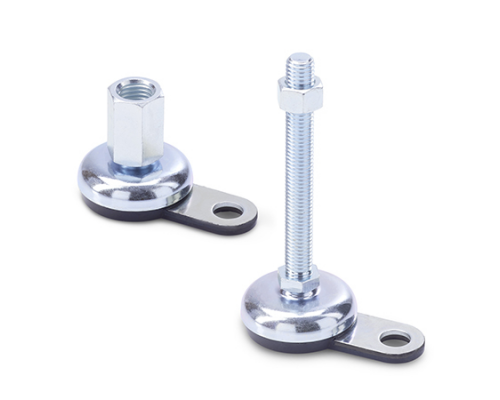

GN 32

Регульовані опори

з / без гайки, зовнішній шестигранник внизу

GN 32
GN 32
Опис
Вага Наявн. Ціна

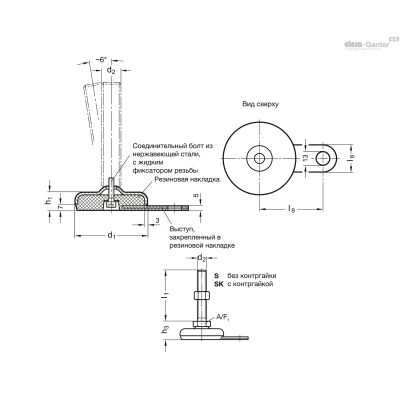

GN 32-100-M10-100-A1-S 484г 2 тижні 1017.45грн.
GN 32-100-M10-100-A1-SK 493г 2 тижні 1020.60грн.
GN 32-100-M10-100-A5-S 484г 2 тижні 1137.15грн.
GN 32-100-M10-100-A5-SK 493г 2 тижні 1140.30грн.
GN 32-100-M10-50-A1-S 460г 2 тижні 977.40грн.
GN 32-100-M10-50-A1-SK 469г 2 тижні 980.55грн.
GN 32-100-M10-50-A5-S 460г 2 тижні 1096.65грн.
GN 32-100-M10-50-A5-SK 469г 2 тижні 1099.80грн.
GN 32-100-M10-60-A1-S 465г 2 тижні 987.75грн.
GN 32-100-M10-60-A1-SK 474г 2 тижні 990.90грн.
GN 32-100-M10-60-A5-S 465г 2 тижні 1107.45грн.
GN 32-100-M10-60-A5-SK 474г 2 тижні 1110.60грн.
GN 32-100-M10-80-A1-S 474г 2 тижні 1001.70грн.
GN 32-100-M10-80-A1-SK 440г 2 тижні 1004.85грн.
GN 32-100-M10-80-A5-S 474г 2 тижні 1120.95грн.
GN 32-100-M10-80-A5-SK 440г 2 тижні 1124.55грн.
GN 32-100-M12-100-A1-S 500г 2 тижні 1068.30грн.
GN 32-100-M12-100-A1-SK 510г 2 тижні 1072.35грн.
GN 32-100-M12-100-A5-S 500г 2 тижні 1188.00грн.
GN 32-100-M12-100-A5-SK 510г 2 тижні 1192.05грн.
GN 32-100-M12-125-A1-S 520г 2 тижні 1089.45грн.
GN 32-100-M12-125-A1-SK 540г 2 тижні 1093.50грн.
GN 32-100-M12-125-A5-S 520г 2 тижні 1209.15грн.
GN 32-100-M12-125-A5-SK 540г 2 тижні 1213.20грн.
GN 32-100-M12-60-A1-S 477г 2 тижні 1020.60грн.
GN 32-100-M12-60-A1-SK 460г 2 тижні 1025.10грн.
GN 32-100-M12-60-A5-S 477г 2 тижні 1140.30грн.
GN 32-100-M12-60-A5-SK 460г 2 тижні 1144.35грн.
GN 32-100-M12-80-A1-S 492г 2 тижні 1049.40грн.
GN 32-100-M12-80-A1-SK 506г 2 тижні 1053.45грн.
GN 32-100-M12-80-A5-S 492г 2 тижні 1168.65грн.
GN 32-100-M12-80-A5-SK 506г 2 тижні 1173.15грн.
GN 32-100-M8-40-A1-S 426г 2 тижні 977.40грн.
GN 32-100-M8-40-A1-SK 431г 2 тижні 979.65грн.
GN 32-100-M8-40-A5-S 426г 2 тижні 1096.65грн.
GN 32-100-M8-40-A5-SK 431г 2 тижні 1098.90грн.
GN 32-100-M8-50-A1-S 430г 2 тижні 977.40грн.
GN 32-100-M8-50-A1-SK 435г 2 тижні 979.65грн.
GN 32-100-M8-50-A5-S 430г 2 тижні 1096.65грн.
GN 32-100-M8-50-A5-SK 435г 2 тижні 1098.90грн.
GN 32-100-M8-63-A1-S 433г 2 тижні 986.85грн.
GN 32-100-M8-63-A1-SK 438г 2 тижні 989.10грн.
GN 32-100-M8-63-A5-S 433г 2 тижні 1106.55грн.
GN 32-100-M8-63-A5-SK 438г 2 тижні 1108.35грн.
GN 32-50-M10-100-A1-S 170г 2 тижні 493.20грн.
GN 32-50-M10-100-A1-SK 180г 2 тижні 495.00грн.
GN 32-50-M10-100-A5-S 170г 2 тижні 589.05грн.
GN 32-50-M10-100-A5-SK 180г 2 тижні 591.30грн.
GN 32-50-M10-50-A1-S 130г 2 тижні 452.70грн.
GN 32-50-M10-50-A1-SK 150г 2 тижні 454.95грн.
GN 32-50-M10-50-A5-S 130г 2 тижні 549.00грн.
GN 32-50-M10-50-A5-SK 150г 2 тижні 551.25грн.
GN 32-50-M10-60-A1-S 149г 2 тижні 463.50грн.
GN 32-50-M10-60-A1-SK 160г 2 тижні 465.30грн.
GN 32-50-M10-60-A5-S 149г 2 тижні 559.80грн.
GN 32-50-M10-60-A5-SK 160г 2 тижні 561.60грн.
GN 32-50-M10-80-A1-S 150г 2 тижні 477.00грн.
GN 32-50-M10-80-A1-SK 160г 2 тижні 479.25грн.
GN 32-50-M10-80-A5-S 150г 2 тижні 573.30грн.
GN 32-50-M10-80-A5-SK 160г 2 тижні 575.55грн.
GN 32-50-M12-100-A1-S 195г 2 тижні 543.60грн.
GN 32-50-M12-100-A1-SK 200г 2 тижні 548.10грн.
GN 32-50-M12-100-A5-S 195г 2 тижні 639.90грн.
GN 32-50-M12-100-A5-SK 200г 2 тижні 644.40грн.
GN 32-50-M12-125-A1-S 200г 2 тижні 564.75грн.
GN 32-50-M12-125-A1-SK 228г 2 тижні 569.25грн.
GN 32-50-M12-125-A5-S 200г 2 тижні 661.05грн.
GN 32-50-M12-125-A5-SK 228г 2 тижні 665.55грн.
GN 32-50-M12-60-A1-S 160г 2 тижні 496.35грн.
GN 32-50-M12-60-A1-SK 190г 2 тижні 500.40грн.
GN 32-50-M12-60-A5-S 160г 2 тижні 592.20грн.
GN 32-50-M12-60-A5-SK 190г 2 тижні 596.70грн.
GN 32-50-M12-80-A1-S 170г 2 тижні 524.70грн.
GN 32-50-M12-80-A1-SK 200г 2 тижні 528.75грн.
GN 32-50-M12-80-A5-S 170г 2 тижні 621.00грн.
GN 32-50-M12-80-A5-SK 200г 2 тижні 625.05грн.
GN 32-50-M8-40-A1-S 130г 2 тижні 450.90грн.
GN 32-50-M8-40-A1-SK 130г 2 тижні 451.80грн.
GN 32-50-M8-40-A5-S 130г 2 тижні 546.75грн.
GN 32-50-M8-40-A5-SK 130г 2 тижні 548.10грн.
GN 32-50-M8-50-A1-S 130г 2 тижні 450.90грн.
GN 32-50-M8-50-A1-SK 140г 2 тижні 451.80грн.
GN 32-50-M8-50-A5-S 130г 2 тижні 546.75грн.
GN 32-50-M8-50-A5-SK 140г 2 тижні 548.10грн.
GN 32-50-M8-63-A1-S 140г 2 тижні 460.35грн.
GN 32-50-M8-63-A1-SK 140г 2 тижні 461.25грн.
GN 32-50-M8-63-A5-S 140г 2 тижні 556.65грн.
GN 32-50-M8-63-A5-SK 140г 2 тижні 557.55грн.
GN 32-60-M10-100-A1-S 291г 2 тижні 555.30грн.
GN 32-60-M10-100-A1-SK 220г 2 тижні 558.45грн.
GN 32-60-M10-100-A5-S 291г 2 тижні 655.65грн.
GN 32-60-M10-100-A5-SK 220г 2 тижні 659.25грн.
GN 32-60-M10-50-A1-S 200г 2 тижні 515.25грн.
GN 32-60-M10-50-A1-SK 200г 2 тижні 518.40грн.
GN 32-60-M10-50-A5-S 200г 2 тижні 615.60грн.
GN 32-60-M10-50-A5-SK 200г 2 тижні 618.75грн.
GN 32-60-M10-60-A1-S 200г 2 тижні 525.60грн.
GN 32-60-M10-60-A1-SK 200г 2 тижні 528.75грн.
GN 32-60-M10-60-A5-S 200г 2 тижні 626.40грн.
GN 32-60-M10-60-A5-SK 200г 2 тижні 629.55грн.
GN 32-60-M10-80-A1-S 250г 2 тижні 539.55грн.
GN 32-60-M10-80-A1-SK 220г 2 тижні 542.70грн.
GN 32-60-M10-80-A5-S 250г 2 тижні 639.90грн.
GN 32-60-M10-80-A5-SK 220г 2 тижні 643.05грн.
GN 32-60-M12-100-A1-S 242г 2 тижні 606.15грн.
GN 32-60-M12-100-A1-SK 250г 2 тижні 610.20грн.
GN 32-60-M12-100-A5-S 242г 2 тижні 706.50грн.
GN 32-60-M12-100-A5-SK 250г 2 тижні 711.00грн.
GN 32-60-M12-125-A1-S 260г 2 тижні 627.30грн.
GN 32-60-M12-125-A1-SK 280г 2 тижні 631.35грн.
GN 32-60-M12-125-A5-S 260г 2 тижні 727.65грн.
GN 32-60-M12-125-A5-SK 280г 2 тижні 732.15грн.
GN 32-60-M12-60-A1-S 200г 2 тижні 558.45грн.
GN 32-60-M12-60-A1-SK 230г 2 тижні 562.95грн.
GN 32-60-M12-60-A5-S 200г 2 тижні 659.25грн.
GN 32-60-M12-60-A5-SK 230г 2 тижні 663.30грн.
GN 32-60-M12-80-A1-S 230г 2 тижні 587.25грн.
GN 32-60-M12-80-A1-SK 240г 2 тижні 591.30грн.
GN 32-60-M12-80-A5-S 230г 2 тижні 687.60грн.
GN 32-60-M12-80-A5-SK 240г 2 тижні 691.65грн.
GN 32-60-M8-40-A1-S 180г 2 тижні 515.25грн.
GN 32-60-M8-40-A1-SK 297г 2 тижні 516.15грн.
GN 32-60-M8-40-A5-S 180г 2 тижні 615.60грн.
GN 32-60-M8-40-A5-SK 297г 2 тижні 616.95грн.
GN 32-60-M8-50-A1-S 170г 2 тижні 515.25грн.
GN 32-60-M8-50-A1-SK 180г 2 тижні 516.15грн.
GN 32-60-M8-50-A5-S 170г 2 тижні 615.60грн.
GN 32-60-M8-50-A5-SK 180г 2 тижні 616.95грн.
GN 32-60-M8-63-A1-S 180г 2 тижні 524.70грн.
GN 32-60-M8-63-A1-SK 180г 2 тижні 525.60грн.
GN 32-60-M8-63-A5-S 180г 2 тижні 625.05грн.
GN 32-60-M8-63-A5-SK 180г 2 тижні 626.40грн.
GN 32-80-M10-100-A1-S 380г 2 тижні 737.10грн.
GN 32-80-M10-100-A1-SK 360г 2 тижні 740.25грн.
GN 32-80-M10-100-A5-S 380г 2 тижні 838.80грн.
GN 32-80-M10-100-A5-SK 360г 2 тижні 841.95грн.
GN 32-80-M10-50-A1-S 334г 2 тижні 697.05грн.
GN 32-80-M10-50-A1-SK 320г 2 тижні 700.20грн.
GN 32-80-M10-50-A5-S 334г 2 тижні 798.75грн.
GN 32-80-M10-50-A5-SK 320г 2 тижні 801.90грн.
GN 32-80-M10-60-A1-S 339г 2 тижні 707.85грн.
GN 32-80-M10-60-A1-SK 340г 2 тижні 711.00грн.
GN 32-80-M10-60-A5-S 339г 2 тижні 809.10грн.
GN 32-80-M10-60-A5-SK 340г 2 тижні 812.25грн.
GN 32-80-M10-80-A1-S 348г 2 тижні 721.35грн.
GN 32-80-M10-80-A1-SK 340г 2 тижні 724.50грн.
GN 32-80-M10-80-A5-S 348г 2 тижні 823.05грн.
GN 32-80-M10-80-A5-SK 340г 2 тижні 826.20грн.
GN 32-80-M12-100-A1-S 340г 2 тижні 787.95грн.
GN 32-80-M12-100-A1-SK 360г 2 тижні 792.45грн.
GN 32-80-M12-100-A5-S 340г 2 тижні 889.65грн.
GN 32-80-M12-100-A5-SK 360г 2 тижні 893.70грн.
GN 32-80-M12-125-A1-S 380г 2 тижні 809.10грн.
GN 32-80-M12-125-A1-SK 390г 2 тижні 813.60грн.
GN 32-80-M12-125-A5-S 380г 2 тижні 910.80грн.
GN 32-80-M12-125-A5-SK 390г 2 тижні 914.85грн.
GN 32-80-M12-60-A1-S 340г 2 тижні 740.25грн.
GN 32-80-M12-60-A1-SK 340г 2 тижні 744.75грн.
GN 32-80-M12-60-A5-S 340г 2 тижні 841.95грн.
GN 32-80-M12-60-A5-SK 340г 2 тижні 846.00грн.
GN 32-80-M12-80-A1-S 320г 2 тижні 769.05грн.
GN 32-80-M12-80-A1-SK 340г 2 тижні 773.10грн.
GN 32-80-M12-80-A5-S 320г 2 тижні 870.75грн.
GN 32-80-M12-80-A5-SK 340г 2 тижні 874.80грн.
GN 32-80-M8-40-A1-S 300г 2 тижні 697.05грн.
GN 32-80-M8-40-A1-SK 305г 2 тижні 699.30грн.
GN 32-80-M8-40-A5-S 300г 2 тижні 798.75грн.
GN 32-80-M8-40-A5-SK 305г 2 тижні 800.55грн.
GN 32-80-M8-50-A1-S 304г 2 тижні 697.05грн.
GN 32-80-M8-50-A1-SK 310г 2 тижні 699.30грн.
GN 32-80-M8-50-A5-S 304г 2 тижні 798.75грн.
GN 32-80-M8-50-A5-SK 310г 2 тижні 800.55грн.
GN 32-80-M8-63-A1-S 307г 2 тижні 706.50грн.
GN 32-80-M8-63-A1-SK 260г 2 тижні 708.75грн.
GN 32-80-M8-63-A5-S 307г 2 тижні 808.20грн.
GN 32-80-M8-63-A5-SK 260г 2 тижні 810.45грн.
Характеристики

Тип (Опорна пластина)

Тип A1: Сталь, оцинкована, чорна гумова вставка

Тип A5: Сталь, з пластиковим покриттям чорного кольору, гумова вставка, чорний колір

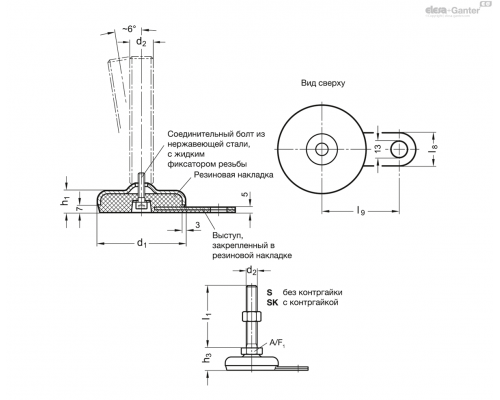

Варіант виконання

  • Варіант виконання S: без гайки, зовнішній шестигранник в основі
  • Варіант виконання SK: с гайкою, зовнішній шестигранник в основі
  • Варіант виконання U: без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі
  • Варіант виконання UK: з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі
  • Варіант X: Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина, листова сталь

  • Тип A1:

Оцинкована сталь, з блакитною пасивацією

  • Тип A5:

Сталь, пластикове покриття

чорний колір, RAL 9005

Виступ, листовий метал

Оцинкована сталь, з блакитною пасивацією

Різьбовий стрижень

Оцинкована сталь, з блакитною пасивацією

Шестигранні гайки ISO 4032

Оцинкована сталь, з блакитною пасивацією

Гумова підкладка, інкрустрована

чорний колір, NBR (Пербунан®)

твердість по Шору А 80 ± 5

Інформація

Регульовані опори GN 32 будуть поставлятися у зібраному вигляді і є нерозбірними.

Технічна інформація
Номінальне навантаження регульованих опор


Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1 d2 Статичне навантаження у кН - -
- - Варіанти виконання різьбового стрижня - -
- - S / SK U / UK X
- - Гума чорного кольору Гума чорного кольору Гума чорного кольору
50 M 8 8 - 8
50 M 10 10 - 13
50 M 12 12 - 16
50 M 16 - 16 16
60 M 8 8 - 8
60 M 10 10 - 13
60 M 12 12 - 16
60 M 16 - 16 16
80 M 8 8 - 8
80 M 10 10 - 12
80 M 12 12 - 12
80 M 16 - 12 12
80 M 20 - 12 12
80 M 24 - 12 -
100 M 8 8 - 8
100 M 10 10 - 11
100 M 12 11 - 11
100 M 16 - 11 11
100 M 20 - 11 11
100 M 24 - 11 -
120 M 20 - 20 20
120 M 24 - 20 -
120 M 30 - 20 -
Варіанти виконання різьбового стрижня
Варіанти виконання різьбового стрижня
____logo__MD33_NA-36631-0__ ____logo__33_NA-36635-0__ ____logo__33_NA-36629-0__
S / SK: зовнішній шестигранник в основі при d 2 M 8, M 10, M 12 U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d 2 M 16, M 20, M 24, M 30 X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
Питань: 0

Немає запитань про цей товар.

GN 32 1.32 MB
GN 32-S/SK
Схожі товари
з / без гайки, зовнішній шестигранник внизу
Регульовані опори
GN 23
GN 23
Характеристики Тип (опорна пластина) ..
з / без гайки, зовнішній шестигранник внизу
Регульовані опори
GN 33
GN 33
Характеристики Тип (Опорна пластина) ..
Регульовані опори
Регульовані опори
GN 40
GN 40
GN 40..
Регульовані опори з нержавіючої сталі
Регульовані опори
GN 41
GN 41
GN 41..
Регульовані опори з нержавіючої сталі
Регульовані опори
GN 44
GN 44
GN 44..
з / без гайки, зовнішній шестигранник внизу
Регульовані опори
GN 42 прямокутної форми
GN 42 прямокутної форми
Характеристики Тип (за типами опор) ..
з / без гайки, зовнішній шестигранник внизу
Регульовані опори
GN 43
GN 43
GN 43..
з / без гайки, зовнішній шестигранник внизу
Регульовані опори
GN 43-прямокутної форми
GN 43-прямокутної форми
GN 43-прямокутної форми..
з / без гайки, зовнішній шестигранник в основі
Регульовані опори з нержавіючої сталі
GN 45
GN 45
GN 45..
без гумової підкладки
Регульовані опори
GN 36
GN 36
GN 36..
VCT.40 FP-M6
VCT.40 FP-M6
VCT.FP
D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12
52.20грн.
DVA.1-25-30-M6-18-40
DVA.1-25-30-M6-18-40
DVA.1
D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432
54.00грн.
DVA.2-15-15-M4-10-40
DVA.2-15-15-M4-10-40
DVA.2
D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
31.95грн.
DVA.3-15-15-M4-40
DVA.3-15-15-M4-40
DVA.3
D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
35.10грн.
VC.692/50 p-M8x25
VC.692/50 p-M8x25
VC.692-p
D: 50 L: 25 d1: 18 d6g: M8 l2: 17
111.15грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-MT
GN 75.6..
0.00грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-PL
GN 75.6..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75.5
GN 75.5
GN 75.5-E
Основні характеристики Типи ..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75
GN 75
GN 75-E
Основні характеристики Типи ..
0.00грн.
Грибоподібні ручки
Різьбовий отвір
P.131/56-M12
P.131/56-M12
P.131
D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12
0.00грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
BTL.20 B-M5
BTL.20 B-M5
BTL-B
D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12
50.85грн.
VDS.200-A20-K
VDS.200-A20-K
VDS.
D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320
1391.85грн.
ERX.78 B-M12-C1
ERX.78 B-M12-C1
ERX-B
D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24
118.80грн.
DVA.2-70-50-M10-27-55
DVA.2-70-50-M10-27-55
DVA.2
D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930
454.05грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
Маховики зі спицями
Маховики без ручки
DIN 950
DIN 950
DIN 950-A
ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..
0.00грн.
Маховички цільнолиті
Без ручки
VDS.
VDS.
VDS.
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..
0.00грн.
Дискові маховики
Алюміній
DIN 3670
DIN 3670
DIN 3670
Характеристики Коди отворів ..
0.00грн.
Ручка, що обертається "Soft-touch"
Маховики зі спицями
VRTP.
VRTP.
VRTP+IEL
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..
0.00грн.
