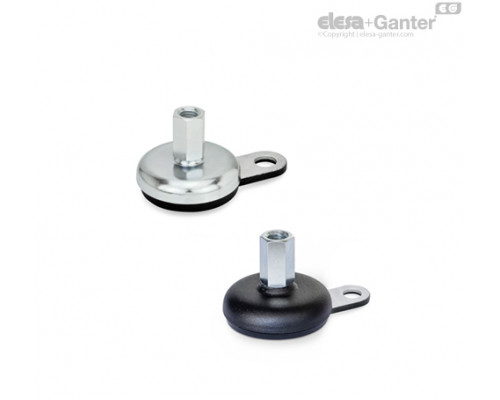

GN 32-80-M12-49-A1-X

Опис

Вага

Наявн.

Ціна

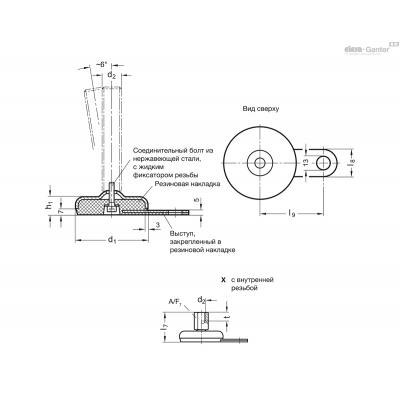

GN 32-100-M10-46-A1-X

448г

2 тижні

985.95грн.

GN 32-100-M10-46-A5-X

448г

2 тижні

1105.20грн.

GN 32-100-M12-50-A1-X

464г

2 тижні

990.90грн.

GN 32-100-M12-50-A5-X

464г

2 тижні

1110.60грн.

GN 32-100-M16-55-A1-X

499г

2 тижні

1015.20грн.

GN 32-100-M16-55-A5-X

499г

2 тижні

1134.90грн.

GN 32-100-M20-63-A1-X

500г

2 тижні

1076.85грн.

GN 32-100-M20-63-A5-X

500г

2 тижні

1188.90грн.

GN 32-100-M8-43-A1-X

450г

2 тижні

974.25грн.

GN 32-100-M8-43-A5-X

450г

2 тижні

1093.50грн.

GN 32-50-M10-43-A1-X

181г

2 тижні

461.25грн.

GN 32-50-M10-43-A5-X

181г

2 тижні

557.55грн.

GN 32-50-M12-47-A1-X

161г

2 тижні

466.65грн.

GN 32-50-M12-47-A5-X

161г

2 тижні

562.95грн.

GN 32-50-M16-52-A1-X

252г

2 тижні

488.70грн.

GN 32-50-M16-52-A5-X

252г

2 тижні

585.00грн.

GN 32-50-M8-40-A1-X

150г

2 тижні

449.55грн.

GN 32-50-M8-40-A5-X

150г

2 тижні

545.85грн.

GN 32-60-M10-44-A1-X

255г

2 тижні

523.80грн.

GN 32-60-M10-44-A5-X

255г

2 тижні

624.15грн.

GN 32-60-M12-48-A1-X

180г

2 тижні

528.75грн.

GN 32-60-M12-48-A5-X

180г

2 тижні

629.55грн.

GN 32-60-M16-53-A1-X

306г

2 тижні

553.50грн.

GN 32-60-M16-53-A5-X

306г

2 тижні

653.85грн.

GN 32-60-M8-41-A1-X

236г

2 тижні

514.35грн.

GN 32-60-M8-41-A5-X

236г

2 тижні

614.70грн.

GN 32-80-M10-45-A1-X

322г

2 тижні

705.60грн.

GN 32-80-M10-45-A5-X

322г

2 тижні

807.30грн.

GN 32-80-M12-49-A1-X

300г

2 тижні

711.00грн.

GN 32-80-M12-49-A5-X

300г

2 тижні

812.25грн.

GN 32-80-M16-54-A1-X

373г

2 тижні

735.30грн.

GN 32-80-M16-54-A5-X

373г

2 тижні

836.55грн.

GN 32-80-M20-62-A1-X

420г

2 тижні

802.80грн.

GN 32-80-M20-62-A5-X

420г

2 тижні

904.50грн.

GN 32-80-M8-42-A1-X

324г

2 тижні

693.90грн.

GN 32-80-M8-42-A5-X

324г

2 тижні

795.60грн.

Тип (Опорна пластина)

Тип A1: Сталь, оцинкована, чорна гумова вставка

Тип A5: Сталь, з пластиковим покриттям чорного кольору, гумова вставка, чорний колір

Варіант виконання

Варіант виконання S: без гайки, зовнішній шестигранник в основі

Варіант виконання SK: с гайкою, зовнішній шестигранник в основі

Варіант виконання U: без гайки, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант виконання UK: з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

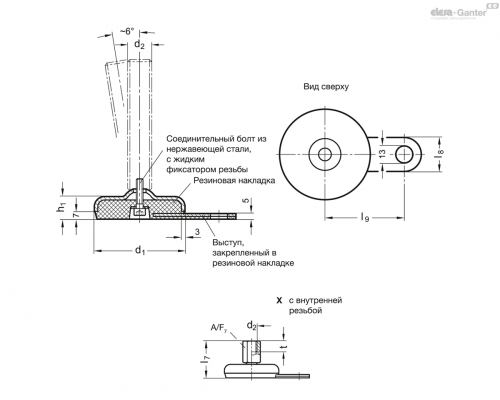

Варіант X: Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина, листова сталь

Тип A1:

Оцинкована сталь, з блакитною пасивацією

Тип A5:

Сталь, пластикове покриття

чорний колір, RAL 9005

Виступ, листовий метал

Оцинкована сталь, з блакитною пасивацією

Різьбовий стрижень

Оцинкована сталь, з блакитною пасивацією

Шестигранні гайки ISO 4032

Оцинкована сталь, з блакитною пасивацією

Гумова підкладка, інкрустрована

чорний колір, NBR (Пербунан®)

твердість по Шору А 80 ± 5

Регульовані опори GN 32 будуть поставлятися у зібраному вигляді і є нерозбірними.

Інформація

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно для опорної пластини. Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Наведені докладні дані щодо міцності є необов'язковими орієнтовними значеннями, які не мають на увазі будь-якої відповідальності. Загалом вони не є гарантією якості.

Користувач повинен визначати в кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Чинники довкілля можуть проводити зазначені значення.

d1	d2	Статичне навантаження у кН	-	-
-	-	Варіанти виконання різьбового стрижня	-	-
-	-	S / SK	U / UK	X
-	-	Гума чорного кольору	Гума чорного кольору	Гума чорного кольору
50	M 8	8	-	8
50	M 10	10	-	13
50	M 12	12	-	16
50	M 16	-	16	16
60	M 8	8	-	8
60	M 10	10	-	13
60	M 12	12	-	16
60	M 16	-	16	16
80	M 8	8	-	8
80	M 10	10	-	12
80	M 12	12	-	12
80	M 16	-	12	12
80	M 20	-	12	12
80	M 24	-	12	-
100	M 8	8	-	8
100	M 10	10	-	11
100	M 12	11	-	11
100	M 16	-	11	11
100	M 20	-	11	11
100	M 24	-	11	-
120	M 20	-	20	20
120	M 24	-	20	-
120	M 30	-	20	-

Варіанти виконання різьбового стрижня

S / SK: зовнішній шестигранник в основі при d ₂ M 8, M 10, M 12	U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d ₂ M 16, M 20, M 24, M 30	X: зовнішній шестигранник з внутрішнім різьбленням при d ₂ M 8, M 10, M 12, M 16, M 20
