Продукція
  • GN 21

GN 21

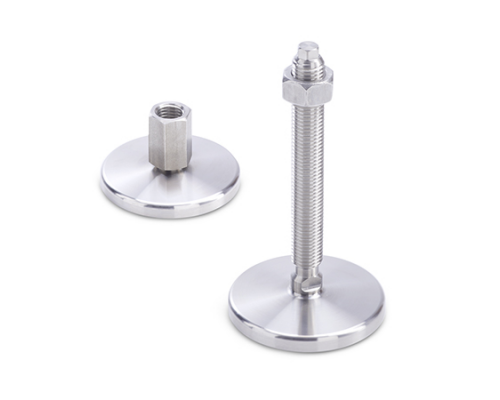

Регульовані опори

з гайкою/ без гайки, зовнішній шестигранник внизу

GN 21
GN 21
Опис
Вага Наявн. Ціна
GN 21-100-M10-100-D0-S 529г 2 тижні 2927.25грн.
GN 21-100-M10-100-D0-SK 538г 2 тижні 2936.70грн.
GN 21-100-M10-100-D1-S 572г 2 тижні 3150.45грн.
GN 21-100-M10-100-D1-SK 581г 2 тижні 3159.90грн.
GN 21-100-M10-50-D0-S 504г 2 тижні 2891.25грн.
GN 21-100-M10-50-D0-SK 513г 2 тижні 2901.15грн.
GN 21-100-M10-50-D1-S 547г 2 тижні 3114.45грн.
GN 21-100-M10-50-D1-SK 556г 2 тижні 3123.90грн.
GN 21-100-M10-60-D0-S 508г 2 тижні 2894.40грн.
GN 21-100-M10-60-D0-SK 517г 2 тижні 2904.30грн.
GN 21-100-M10-60-D1-S 551г 2 тижні 3117.60грн.
GN 21-100-M10-60-D1-SK 560г 2 тижні 3127.05грн.
GN 21-100-M10-80-D0-S 518г 2 тижні 2909.25грн.
GN 21-100-M10-80-D0-SK 527г 2 тижні 2918.70грн.
GN 21-100-M10-80-D1-S 561г 2 тижні 3132.45грн.
GN 21-100-M10-80-D1-SK 570г 2 тижні 3141.90грн.
GN 21-100-M12-100-D0-S 551г 2 тижні 2969.55грн.
GN 21-100-M12-100-D0-SK 563г 2 тижні 2979.00грн.
GN 21-100-M12-100-D1-S 594г 2 тижні 3192.75грн.
GN 21-100-M12-100-D1-SK 606г 2 тижні 3202.20грн.
GN 21-100-M12-125-D0-S 568г 2 тижні 2996.10грн.
GN 21-100-M12-125-D0-SK 580г 2 тижні 3005.55грн.
GN 21-100-M12-125-D1-S 611г 2 тижні 3219.30грн.
GN 21-100-M12-125-D1-SK 623г 2 тижні 3228.75грн.
GN 21-100-M12-60-D0-S 522г 2 тижні 2923.20грн.
GN 21-100-M12-60-D0-SK 534г 2 тижні 2932.65грн.
GN 21-100-M12-60-D1-S 565г 2 тижні 3146.40грн.
GN 21-100-M12-60-D1-SK 577г 2 тижні 3155.85грн.
GN 21-100-M12-80-D0-S 536г 2 тижні 2939.85грн.
GN 21-100-M12-80-D0-SK 548г 2 тижні 2949.75грн.
GN 21-100-M12-80-D1-S 579г 2 тижні 3163.05грн.
GN 21-100-M12-80-D1-SK 591г 2 тижні 3172.50грн.
GN 21-100-M8-40-D0-S 492г 2 тижні 2878.65грн.
GN 21-100-M8-40-D0-SK 496г 2 тижні 2883.15грн.
GN 21-100-M8-40-D1-S 535г 2 тижні 3101.85грн.
GN 21-100-M8-40-D1-SK 539г 2 тижні 3105.90грн.
GN 21-100-M8-50-D0-S 495г 2 тижні 2888.10грн.
GN 21-100-M8-50-D0-SK 499г 2 тижні 2892.60грн.
GN 21-100-M8-50-D1-S 538г 2 тижні 3111.30грн.
GN 21-100-M8-50-D1-SK 542г 2 тижні 3115.80грн.
GN 21-100-M8-63-D0-S 500г 2 тижні 2902.05грн.
GN 21-100-M8-63-D0-SK 504г 2 тижні 2906.10грн.
GN 21-100-M8-63-D1-S 543г 2 тижні 3125.25грн.
GN 21-100-M8-63-D1-SK 547г 2 тижні 3129.30грн.
GN 21-80-M10-100-D0-S 340г 2 тижні 2133.00грн.
GN 21-80-M10-100-D0-SK 349г 2 тижні 2142.90грн.
GN 21-80-M10-100-D1-S 363г 2 тижні 2281.05грн.
GN 21-80-M10-100-D1-SK 372г 2 тижні 2290.95грн.
GN 21-80-M10-50-D0-S 315г 2 тижні 2097.45грн.
GN 21-80-M10-50-D0-SK 324г 2 тижні 2106.90грн.
GN 21-80-M10-50-D1-S 338г 2 тижні 2245.50грн.
GN 21-80-M10-50-D1-SK 347г 2 тижні 2254.95грн.
GN 21-80-M10-60-D0-S 319г 2 тижні 2100.60грн.
GN 21-80-M10-60-D0-SK 328г 2 тижні 2110.05грн.
GN 21-80-M10-60-D1-S 342г 2 тижні 2248.65грн.
GN 21-80-M10-60-D1-SK 351г 2 тижні 2258.10грн.
GN 21-80-M10-80-D0-S 329г 2 тижні 2115.00грн.
GN 21-80-M10-80-D0-SK 338г 2 тижні 2124.90грн.
GN 21-80-M10-80-D1-S 352г 2 тижні 2263.05грн.
GN 21-80-M10-80-D1-SK 361г 2 тижні 2272.95грн.
GN 21-80-M12-100-D0-S 362г 2 тижні 2176.65грн.
GN 21-80-M12-100-D0-SK 374г 2 тижні 2185.20грн.
GN 21-80-M12-100-D1-S 385г 2 тижні 2324.70грн.
GN 21-80-M12-100-D1-SK 397г 2 тижні 2333.25грн.
GN 21-80-M12-125-D0-S 379г 2 тижні 2203.20грн.
GN 21-80-M12-125-D0-SK 391г 2 тижні 2211.30грн.
GN 21-80-M12-125-D1-S 402г 2 тижні 2351.25грн.
GN 21-80-M12-125-D1-SK 414г 2 тижні 2359.35грн.
GN 21-80-M12-60-D0-S 333г 2 тижні 2129.85грн.
GN 21-80-M12-60-D0-SK 345г 2 тижні 2138.40грн.
GN 21-80-M12-60-D1-S 356г 2 тижні 2277.90грн.
GN 21-80-M12-60-D1-SK 368г 2 тижні 2286.45грн.
GN 21-80-M12-80-D0-S 347г 2 тижні 2146.95грн.
GN 21-80-M12-80-D0-SK 359г 2 тижні 2155.50грн.
GN 21-80-M12-80-D1-S 370г 2 тижні 2295.00грн.
GN 21-80-M12-80-D1-SK 382г 2 тижні 2303.55грн.
GN 21-80-M8-40-D0-S 303г 2 тижні 2084.40грн.
GN 21-80-M8-40-D0-SK 307г 2 тижні 2088.90грн.
GN 21-80-M8-40-D1-S 325г 2 тижні 2232.45грн.
GN 21-80-M8-40-D1-SK 329г 2 тижні 2236.95грн.
GN 21-80-M8-50-D0-S 306г 2 тижні 2093.85грн.
GN 21-80-M8-50-D0-SK 310г 2 тижні 2098.35грн.
GN 21-80-M8-50-D1-S 328г 2 тижні 2241.90грн.
GN 21-80-M8-50-D1-SK 332г 2 тижні 2246.40грн.
GN 21-80-M8-63-D0-S 311г 2 тижні 2107.80грн.
GN 21-80-M8-63-D0-SK 315г 2 тижні 2111.85грн.
GN 21-80-M8-63-D1-S 333г 2 тижні 2255.85грн.
GN 21-80-M8-63-D1-SK 337г 2 тижні 2259.90грн.
Характеристики

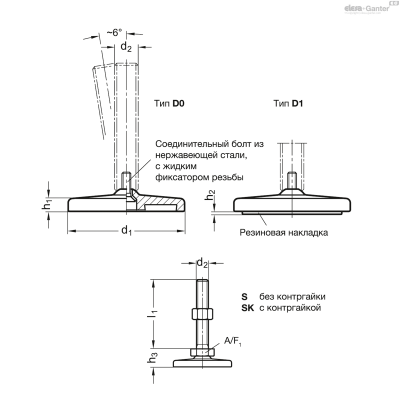

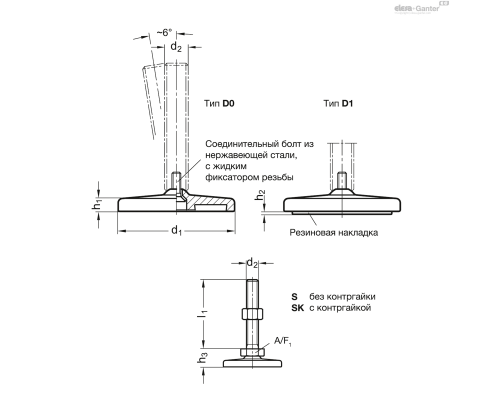

Тип (опорна пластина)

  • Тип D0 прецизійно обточений, без гумової підкладки
  • Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

  • Варіант виконання S без гайки, зовнішній шестигранник в основі
  • Варіант виконання SK з гайкою, зовнішній шестигранник в основі
  • Варіант виконання T без гайки, лиска під ключ в основі
  • Варіант виконання TK з гайкою, лиска під ключ в основі
  • Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі
  • Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі
  • Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі
  • Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі
  • Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі
  • Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан®), твердість по Шору А 70

Інформація

Регульовані опори з нержавіючої сталі GN 21 будуть поставлятися у зібраному вигляді та є нерозбірними.

Технічна інформація
Номінальне навантаження регульованих опор

d1 d2 Статичне навантаження в кН - - - -
- - Варіанти виконання різьбового стрижня - - - -
- - S / SK T / TK а також U / UK V / VK W X
80 M 8 6 - - - 17
80 M 10 11 - - - 17
80 M 12 16 - - - 17
80 M 16 - 17 21 25 17
80 M 20 - 28 35 35 28
80 M 24 - 46 52 52 -
100 M 8 6 - - - 17
100 M 10 11 - - - 17
100 M 12 16 - - - 17
100 M 16 - 17 21 25 17
100 M 20 - 28 35 35 28
100 M 24 - 46 52 52 -
120 M 20 - 28 - - 28
120 M 24 - 46 - - -
120 M 30 - 43 - - -

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 21 обмежена через можливий контактний тиск регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм2). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

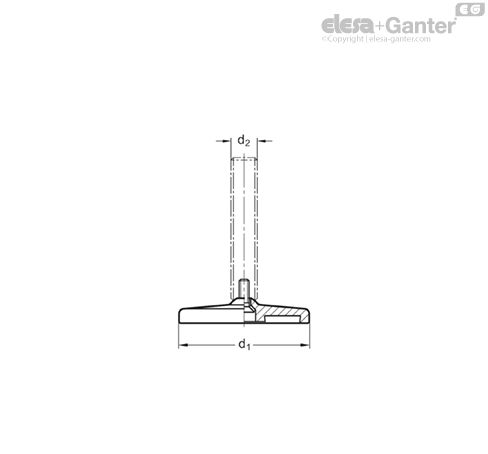

Варіанти виконання різьбового стрижня
Варіанти виконання різьбового стрижня
____logo__21_NA-33635-0__ $ ____logo__21_NA-33639-0__ ____logo__21_NA-33641-0__
S / SK: зовнішній шестигранник в основі при d2M 8, M 10, M 12 T / TK: лиска під ключ в основі при d2M 16, M 20, M 24, M 30 U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d 2M 16, M 20, M 24, M 30
____logo__21_NF-33643-0__ ____logo__21_NA-33645-0__ ____logo__21_NA-33637-0__
V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d 2M 16, M 20, M 24 X: зовнішній шестигранник з внутрішнім різьбленням при d2M 8 , M 10, M 12, M 16, M 20 X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
