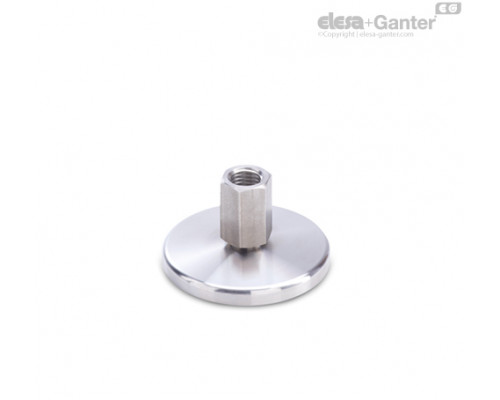

Name: GN 21
Brand: Elesa Ganter
SKU: GN 21-X
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 21-100-M10-38-D0-X

494г

2 тижні

2880.90грн.

GN 21-100-M10-38-D1-X

537г

2 тижні

3104.10грн.

GN 21-100-M12-41-D0-X

509г

2 тижні

2907.45грн.

GN 21-100-M12-41-D1-X

552г

2 тижні

3130.20грн.

GN 21-100-M16-47-D0-X

545г

2 тижні

2985.75грн.

GN 21-100-M16-47-D1-X

588г

2 тижні

3208.50грн.

GN 21-100-M20-55-D0-X

607г

2 тижні

3125.25грн.

GN 21-100-M20-55-D1-X

650г

2 тижні

3348.45грн.

GN 21-100-M8-35-D0-X

494г

2 тижні

2884.95грн.

GN 21-100-M8-35-D1-X

537г

2 тижні

3108.15грн.

GN 21-120-M20-59-D0-X

960г

2 тижні

4238.55грн.

GN 21-120-M20-59-D1-X

1043г

2 тижні

4558.95грн.

GN 21-80-M10-37-D0-X

324г

2 тижні

2088.90грн.

GN 21-80-M10-37-D1-X

346г

2 тижні

2236.95грн.

GN 21-80-M12-40-D0-X

339г

2 тижні

2115.00грн.

GN 21-80-M12-40-D1-X

361г

2 тижні

2263.05грн.

GN 21-80-M16-46-D0-X

355г

2 тижні

2191.50грн.

GN 21-80-M16-46-D1-X

377г

2 тижні

2339.55грн.

GN 21-80-M20-54-D0-X

425г

2 тижні

2421.00грн.

GN 21-80-M20-54-D1-X

447г

2 тижні

2569.05грн.

GN 21-80-M8-34-D0-X

324г

2 тижні

2092.95грн.

GN 21-80-M8-34-D1-X

346г

2 тижні

2241.00грн.

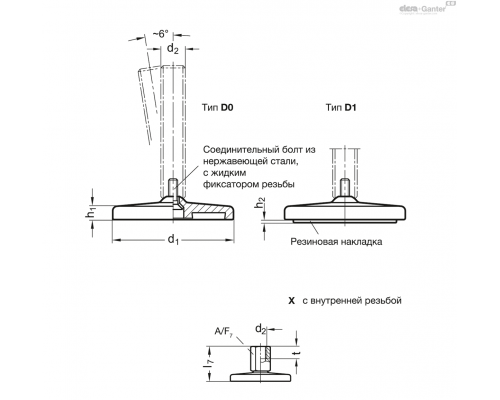

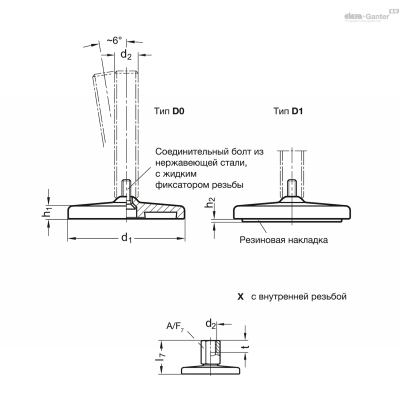

Тип (опорна пластина)

Тип D0 прецизійно обточений, без гумової підкладки

Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK з гайкою, зовнішній шестигранник в основі

Варіант виконання T без гайки, лиска під ключ в основі

Варіант виконання TK з гайкою, лиска під ключ в основі

Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан^®), твердість по Шору А 70

Регульовані опори з нержавіючої сталі GN 21 будуть поставлятися у зібраному вигляді та є нерозбірними.

Характеристики нержавіючої сталі

Характеристики еластомеру

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 21 обмежена через можливий контактний тиск регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм²). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня
$
S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d ₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂M 8 , M 10, M 12, M 16, M 20	X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
