Name: GN 21
Brand: Elesa Ganter
SKU: GN 21-V/VK
Availability: OutOfStock

* GN 21-V/VK:

Опис

Вага

Наявн.

Ціна

GN 21-100-M16-100-D0-V

606г

2 тижні

3397.05грн.

GN 21-100-M16-100-D0-VK

640г

2 тижні

3418.20грн.

GN 21-100-M16-100-D1-V

649г

2 тижні

3620.25грн.

GN 21-100-M16-100-D1-VK

683г

2 тижні

3641.40грн.

GN 21-100-M16-125-D0-V

638г

2 тижні

3461.40грн.

GN 21-100-M16-125-D0-VK

672г

2 тижні

3482.55грн.

GN 21-100-M16-125-D1-V

681г

2 тижні

3684.60грн.

GN 21-100-M16-125-D1-VK

715г

2 тижні

3705.75грн.

GN 21-100-M16-150-D0-V

671г

2 тижні

3523.95грн.

GN 21-100-M16-150-D0-VK

705г

2 тижні

3545.10грн.

GN 21-100-M16-150-D1-V

714г

2 тижні

3747.15грн.

GN 21-100-M16-150-D1-VK

748г

2 тижні

3768.30грн.

GN 21-100-M16-75-D0-V

1445г

2 тижні

3346.20грн.

GN 21-100-M16-75-D0-VK

1479г

2 тижні

3367.35грн.

GN 21-100-M16-75-D1-V

1488г

2 тижні

3569.40грн.

GN 21-100-M16-75-D1-VK

1522г

2 тижні

3590.55грн.

GN 21-100-M20-100-D0-V

685г

2 тижні

3537.45грн.

GN 21-100-M20-100-D0-VK

738г

2 тижні

3585.15грн.

GN 21-100-M20-100-D1-V

728г

2 тижні

3760.65грн.

GN 21-100-M20-100-D1-VK

781г

2 тижні

3808.35грн.

GN 21-100-M20-125-D0-V

736г

2 тижні

3639.15грн.

GN 21-100-M20-125-D0-VK

789г

2 тижні

3686.85грн.

GN 21-100-M20-125-D1-V

779г

2 тижні

3862.35грн.

GN 21-100-M20-125-D1-VK

832г

2 тижні

3909.60грн.

GN 21-100-M20-150-D0-V

788г

2 тижні

3722.40грн.

GN 21-100-M20-150-D0-VK

841г

2 тижні

3770.10грн.

GN 21-100-M20-150-D1-V

831г

2 тижні

3945.60грн.

GN 21-100-M20-150-D1-VK

884г

2 тижні

3993.30грн.

GN 21-100-M20-200-D0-V

893г

2 тижні

3893.85грн.

GN 21-100-M20-200-D0-VK

946г

2 тижні

3941.55грн.

GN 21-100-M20-200-D1-V

936г

2 тижні

4117.05грн.

GN 21-100-M20-200-D1-VK

989г

2 тижні

4164.75грн.

GN 21-100-M24-100-D0-V

800г

2 тижні

3593.70грн.

GN 21-100-M24-100-D0-VK

900г

2 тижні

3678.30грн.

GN 21-100-M24-100-D1-V

843г

2 тижні

3816.90грн.

GN 21-100-M24-100-D1-VK

943г

2 тижні

3901.50грн.

GN 21-100-M24-150-D0-V

948г

2 тижні

3842.10грн.

GN 21-100-M24-150-D0-VK

1048г

2 тижні

3926.70грн.

GN 21-100-M24-150-D1-V

991г

2 тижні

4065.30грн.

GN 21-100-M24-150-D1-VK

1091г

2 тижні

4149.90грн.

GN 21-100-M24-200-D0-V

1094г

2 тижні

4089.60грн.

GN 21-100-M24-200-D0-VK

1194г

2 тижні

4174.20грн.

GN 21-100-M24-200-D1-V

1137г

2 тижні

4312.80грн.

GN 21-100-M24-200-D1-VK

1237г

2 тижні

4397.40грн.

GN 211-50-V12

238г

2 тижні

908.55грн.

GN 211-65-V16

509г

2 тижні

1257.75грн.

GN 211-80-V20

928г

2 тижні

2692.80грн.

GN 21-80-M16-100-D0-V

417г

2 тижні

2601.45грн.

GN 21-80-M16-100-D0-VK

451г

2 тижні

2622.60грн.

GN 21-80-M16-100-D1-V

439г

2 тижні

2749.50грн.

GN 21-80-M16-100-D1-VK

473г

2 тижні

2770.65грн.

GN 21-80-M16-125-D0-V

449г

2 тижні

2666.25грн.

GN 21-80-M16-125-D0-VK

483г

2 тижні

2687.40грн.

GN 21-80-M16-125-D1-V

471г

2 тижні

2814.30грн.

GN 21-80-M16-125-D1-VK

505г

2 тижні

2835.45грн.

GN 21-80-M16-150-D0-V

482г

2 тижні

2728.35грн.

GN 21-80-M16-150-D0-VK

516г

2 тижні

2749.50грн.

GN 21-80-M16-150-D1-V

504г

2 тижні

2876.40грн.

GN 21-80-M16-150-D1-VK

538г

2 тижні

2897.55грн.

GN 21-80-M16-75-D0-V

1256г

2 тижні

2551.05грн.

GN 21-80-M16-75-D0-VK

1290г

2 тижні

2572.20грн.

GN 21-80-M16-75-D1-V

1278г

2 тижні

2699.10грн.

GN 21-80-M16-75-D1-VK

1312г

2 тижні

2720.25грн.

GN 21-80-M20-100-D0-V

504г

2 тижні

2832.30грн.

GN 21-80-M20-100-D0-VK

557г

2 тижні

2880.00грн.

GN 21-80-M20-100-D1-V

526г

2 тижні

2980.35грн.

GN 21-80-M20-100-D1-VK

579г

2 тижні

3028.05грн.

GN 21-80-M20-125-D0-V

555г

2 тижні

2933.55грн.

GN 21-80-M20-125-D0-VK

608г

2 тижні

2981.25грн.

GN 21-80-M20-125-D1-V

577г

2 тижні

3081.60грн.

GN 21-80-M20-125-D1-VK

630г

2 тижні

3129.30грн.

GN 21-80-M20-150-D0-V

607г

2 тижні

3017.25грн.

GN 21-80-M20-150-D0-VK

660г

2 тижні

3064.95грн.

GN 21-80-M20-150-D1-V

629г

2 тижні

3165.30грн.

GN 21-80-M20-150-D1-VK

682г

2 тижні

3213.00грн.

GN 21-80-M20-200-D0-V

712г

2 тижні

3188.70грн.

GN 21-80-M20-200-D0-VK

765г

2 тижні

3235.95грн.

GN 21-80-M20-200-D1-V

734г

2 тижні

3336.75грн.

GN 21-80-M20-200-D1-VK

787г

2 тижні

3384.00грн.

GN 21-80-M24-100-D0-V

615г

2 тижні

3065.85грн.

GN 21-80-M24-100-D0-VK

715г

2 тижні

3150.45грн.

GN 21-80-M24-100-D1-V

637г

2 тижні

3213.90грн.

GN 21-80-M24-100-D1-VK

737г

2 тижні

3298.50грн.

GN 21-80-M24-150-D0-V

763г

2 тижні

3314.25грн.

GN 21-80-M24-150-D0-VK

863г

2 тижні

3398.85грн.

GN 21-80-M24-150-D1-V

785г

2 тижні

3462.30грн.

GN 21-80-M24-150-D1-VK

885г

2 тижні

3546.90грн.

GN 21-80-M24-200-D0-V

909г

2 тижні

3561.75грн.

GN 21-80-M24-200-D0-VK

1009г

2 тижні

3646.35грн.

GN 21-80-M24-200-D1-V

931г

2 тижні

3709.80грн.

GN 21-80-M24-200-D1-VK

1031г

2 тижні

3794.40грн.

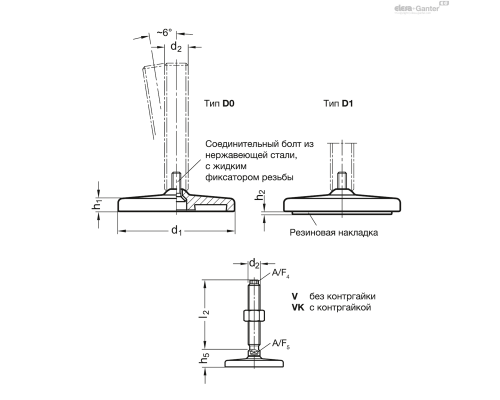

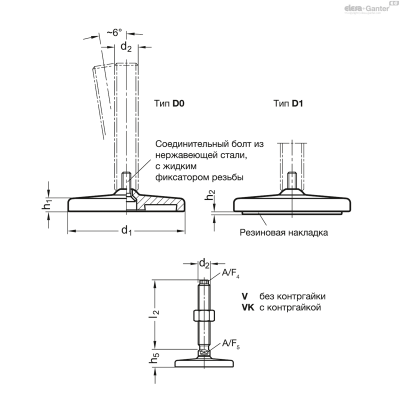

Тип (опорна пластина)

Тип D0 прецизійно обточений, без гумової підкладки

Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK з гайкою, зовнішній шестигранник в основі

Варіант виконання T без гайки, лиска під ключ в основі

Варіант виконання TK з гайкою, лиска під ключ в основі

Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан^®), твердість по Шору А 70

Регульовані опори з нержавіючої сталі GN 21 будуть поставлятися у зібраному вигляді та є нерозбірними.

Характеристики нержавіючої сталі

Характеристики еластомеру

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 21 обмежена через можливий контактний тиск регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм²). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня
$
S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d ₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂M 8 , M 10, M 12, M 16, M 20	X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
