Name: GN 21
Brand: Elesa Ganter
SKU: GN 21-W
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 21-100-M16-119-D0-W

699г

2 тижні

3969.90грн.

GN 21-100-M16-119-D1-W

742г

2 тижні

4193.10грн.

GN 21-100-M16-144-D0-W

736г

2 тижні

4023.00грн.

GN 21-100-M16-144-D1-W

779г

2 тижні

4246.20грн.

GN 21-100-M16-169-D0-W

777г

2 тижні

4074.75грн.

GN 21-100-M16-169-D1-W

820г

2 тижні

4297.95грн.

GN 21-100-M16-194-D0-W

817г

2 тижні

4140.45грн.

GN 21-100-M16-194-D1-W

860г

2 тижні

4363.65грн.

GN 21-100-M20-144-D0-W

915г

2 тижні

4331.70грн.

GN 21-100-M20-144-D1-W

958г

2 тижні

4554.90грн.

GN 21-100-M20-169-D0-W

978г

2 тижні

4418.55грн.

GN 21-100-M20-169-D1-W

1021г

2 тижні

4641.75грн.

GN 21-100-M20-194-D0-W

1041г

2 тижні

4498.65грн.

GN 21-100-M20-194-D1-W

1084г

2 тижні

4721.85грн.

GN 21-100-M20-244-D0-W

1165г

2 тижні

4633.20грн.

GN 21-100-M20-244-D1-W

1208г

2 тижні

4856.40грн.

GN 21-100-M24-169-D0-W

1229г

2 тижні

4757.85грн.

GN 21-100-M24-169-D1-W

1272г

2 тижні

4981.05грн.

GN 21-100-M24-219-D0-W

1407г

2 тижні

4977.00грн.

GN 21-100-M24-219-D1-W

1450г

2 тижні

5199.75грн.

GN 21-100-M24-269-D0-W

1586г

2 тижні

5122.80грн.

GN 21-100-M24-269-D1-W

1629г

2 тижні

5346.00грн.

GN 21-80-M16-118-D0-W

510г

2 тижні

3174.75грн.

GN 21-80-M16-118-D1-W

532г

2 тижні

3322.80грн.

GN 21-80-M16-143-D0-W

547г

2 тижні

3227.85грн.

GN 21-80-M16-143-D1-W

569г

2 тижні

3375.90грн.

GN 21-80-M16-168-D0-W

588г

2 тижні

3279.60грн.

GN 21-80-M16-168-D1-W

610г

2 тижні

3427.65грн.

GN 21-80-M16-193-D0-W

628г

2 тижні

3345.30грн.

GN 21-80-M16-193-D1-W

650г

2 тижні

3493.35грн.

GN 21-80-M20-143-D0-W

734г

2 тижні

3626.55грн.

GN 21-80-M20-143-D1-W

756г

2 тижні

3774.60грн.

GN 21-80-M20-168-D0-W

797г

2 тижні

3712.95грн.

GN 21-80-M20-168-D1-W

819г

2 тижні

3861.00грн.

GN 21-80-M20-193-D0-W

860г

2 тижні

3793.50грн.

GN 21-80-M20-193-D1-W

882г

2 тижні

3941.55грн.

GN 21-80-M20-243-D0-W

984г

2 тижні

3927.60грн.

GN 21-80-M20-243-D1-W

1006г

2 тижні

4075.65грн.

GN 21-80-M24-168-D0-W

1044г

2 тижні

4230.00грн.

GN 21-80-M24-168-D1-W

1066г

2 тижні

4378.05грн.

GN 21-80-M24-218-D0-W

1222г

2 тижні

4449.15грн.

GN 21-80-M24-218-D1-W

1244г

2 тижні

4597.20грн.

GN 21-80-M24-268-D0-W

1401г

2 тижні

4594.95грн.

GN 21-80-M24-268-D1-W

1423г

2 тижні

4743.00грн.

Тип (опорна пластина)

Тип D0 прецизійно обточений, без гумової підкладки

Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK з гайкою, зовнішній шестигранник в основі

Варіант виконання T без гайки, лиска під ключ в основі

Варіант виконання TK з гайкою, лиска під ключ в основі

Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранні гайки ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан^®), твердість по Шору А 70

Регульовані опори з нержавіючої сталі GN 21 будуть поставлятися у зібраному вигляді та є нерозбірними.

Характеристики нержавіючої сталі

Характеристики еластомеру

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 21 обмежена через можливий контактний тиск регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм²). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня
$

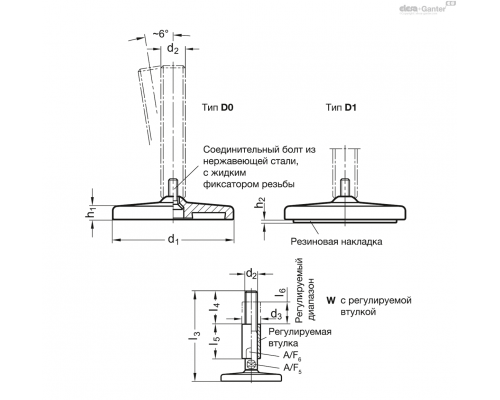

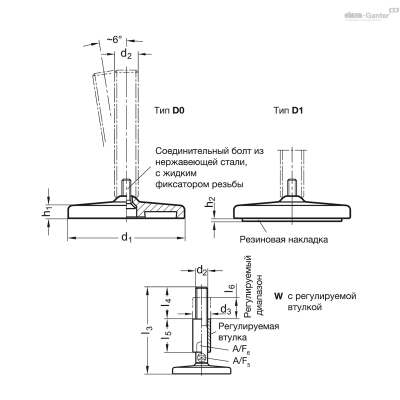

S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d ₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂M 8 , M 10, M 12, M 16, M 20	X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
