Опис

d2 H7

d4 макс.

l1 макс.

w мін.

З'єднання

Вага

Наявн.

Ціна

GN 321.4-125-K12-A-DR

K 12

28.5

GN 000.4-1

125

377г

2 тижні

5473.80грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	18
l3	5
w мін.	4
З'єднання	GN 000.4-1
d1	125
d3	28

5473.80грн.

Наявн.: 2 тижні

GN 321.4-125-K12-A-ZI

K 12

28.5

GN 000.4-1

125

377г

2 тижні

5473.80грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	18
l3	5
w мін.	-
З'єднання	GN 000.4-1
d1	125
d3	28

5473.80грн.

Наявн.: 2 тижні

GN 321.4-140-K12-A-DR

K 12

28.5

GN 000.4-1

140

466г

2 тижні

5791.05грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	19
l3	5
w мін.	4
З'єднання	GN 000.4-1
d1	140
d3	28

5791.05грн.

Наявн.: 2 тижні

GN 321.4-140-K12-A-ZI

K 12

28.5

GN 000.4-1

140

466г

2 тижні

5791.05грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	19
l3	5
w мін.	-
З'єднання	GN 000.4-1
d1	140
d3	28

5791.05грн.

Наявн.: 2 тижні

GN 321.4-140-K14-A-DR

K 14

32.5

GN 000.4-2

140

521г

2 тижні

5947.65грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
w мін.	4
З'єднання	GN 000.4-2
d1	140
d3	32

5947.65грн.

Наявн.: 2 тижні

GN 321.4-140-K14-A-ZI

K 14

32.5

GN 000.4-2

140

521г

2 тижні

5947.65грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
w мін.	-
З'єднання	GN 000.4-2
d1	140
d3	32

5947.65грн.

Наявн.: 2 тижні

GN 321.4-140-K16-A-DR

K 16

32.5

GN 000.4-2

140

508г

2 тижні

5947.65грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
w мін.	4
З'єднання	GN 000.4-2
d1	140
d3	32

5947.65грн.

Наявн.: 2 тижні

GN 321.4-140-K16-A-ZI

K 16

32.5

GN 000.4-2

140

508г

2 тижні

5947.65грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
w мін.	-
З'єднання	GN 000.4-2
d1	140
d3	32

5947.65грн.

Наявн.: 2 тижні

GN 321.4-160-K14-A-DR

K 14

32.5

GN 000.4-2

160

644г

2 тижні

6161.40грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
w мін.	4
З'єднання	GN 000.4-2
d1	160
d3	32

6161.40грн.

Наявн.: 2 тижні

GN 321.4-160-K14-A-ZI

K 14

32.5

GN 000.4-2

160

600г

2 тижні

6161.40грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
w мін.	-
З'єднання	GN 000.4-2
d1	160
d3	32

6161.40грн.

Наявн.: 2 тижні

GN 321.4-160-K16-A-DR

K 16

32.5

GN 000.4-2

160

631г

2 тижні

6161.40грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
w мін.	4
З'єднання	GN 000.4-2
d1	160
d3	32

6161.40грн.

Наявн.: 2 тижні

GN 321.4-160-K16-A-ZI

K 16

32.5

GN 000.4-2

160

631г

2 тижні

6161.40грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
w мін.	-
З'єднання	GN 000.4-2
d1	160
d3	32

6161.40грн.

Наявн.: 2 тижні

GN 321.4-200-K18-A-DR

K 18

36.5

GN 000.4-3

200

1042г

2 тижні

7557.30грн.

Характеристики

d2 H7	K 18
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
w мін.	4
З'єднання	GN 000.4-3
d1	200
d3	38

7557.30грн.

Наявн.: 2 тижні

GN 321.4-200-K18-A-ZI

K 18

36.5

GN 000.4-3

200

980г

2 тижні

7557.30грн.

Характеристики

d2 H7	K 18
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
w мін.	-
З'єднання	GN 000.4-3
d1	200
d3	38

7557.30грн.

Наявн.: 2 тижні

GN 321.4-200-K20-A-DR

K 20

36.5

GN 000.4-3

200

1025г

2 тижні

7557.30грн.

Характеристики

d2 H7	K 20
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
w мін.	4
З'єднання	GN 000.4-3
d1	200
d3	38

7557.30грн.

Наявн.: 2 тижні

GN 321.4-200-K20-A-ZI

K 20

36.5

GN 000.4-3

200

940г

2 тижні

7557.30грн.

Характеристики

d2 H7	K 20
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
w мін.	-
З'єднання	GN 000.4-3
d1	200
d3	38

7557.30грн.

Наявн.: 2 тижні

GN 321.4-250-K22-A-DR

K 22

47.5

GN 000.4-4

250

1823г

2 тижні

9402.30грн.

Характеристики

d2 H7	K 22
d4 макс.	30
l1 макс.	47.5
l2	28
l3	12
w мін.	4
З'єднання	GN 000.4-4
d1	250
d3	45

9402.30грн.

Наявн.: 2 тижні

GN 321.4-250-K22-A-ZI

K 22

47.5

GN 000.4-4

250

1800г

2 тижні

9402.30грн.

Характеристики

d2 H7	K 22
d4 макс.	30
l1 макс.	47.5
l2	28
l3	12
w мін.	-
З'єднання	GN 000.4-4
d1	250
d3	45

9402.30грн.

Наявн.: 2 тижні

Типи

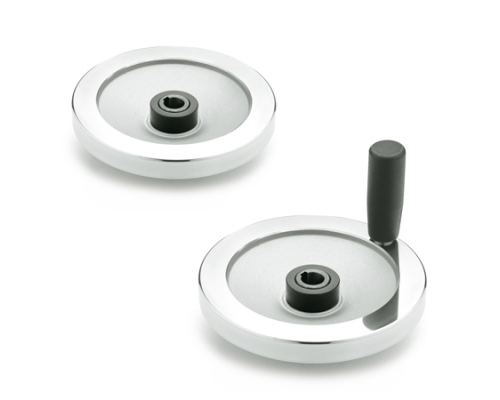

Тип A без ручки

Тип D з обертовою сталевою ручкою

Позначення

Варіант ZI входить в зачеплення при відтягуванні на себе

Варіант DR входить у зачеплення при натисканні від себе

Алюміній

Механічно оброблена втулка

Обточений обід

Концентричний обід і площа для свердління < 0.4.

Корпус маховика

Полірований обід

дробоструминна немеханічна обробка корпусу

Циліндричні обертові ручки GN 598

Сталь, пластикове покриття

чорний колір, матове оздоблення

Можливе використання сполучних втулок, відмінних від запропонованих.

Інструкція для безпечних маховиків

Інструкція із застосування запобіжних маховиків

Шпонковий паз DIN 6885

Основні допуски за стандартами ISO

Питань: 0

Немає запитань про цей товар.

GN 321.4 304.82 KB
