Name: GN 42
Brand: Elesa Ganter
SKU: GN 42-X
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 42-50-M10-28-A0-X

101г

2 тижні

270.00грн.

GN 42-50-M10-28-A1-X

110г

2 тижні

312.30грн.

GN 42-50-M10-28-A3-X

112г

2 тижні

490.05грн.

GN 42-50-M12-32-A0-X

97г

2 тижні

274.95грн.

GN 42-50-M12-32-A1-X

106г

2 тижні

317.25грн.

GN 42-50-M12-32-A3-X

108г

2 тижні

495.00грн.

GN 42-50-M16-37-A0-X

134г

2 тижні

298.35грн.

GN 42-50-M16-37-A1-X

143г

2 тижні

340.65грн.

GN 42-50-M16-37-A3-X

165г

2 тижні

516.15грн.

GN 42-50-M8-25-A0-X

103г

2 тижні

258.30грн.

GN 42-50-M8-25-A1-X

112г

2 тижні

300.60грн.

GN 42-50-M8-25-A3-X

114г

2 тижні

477.00грн.

GN 42-60-M10-28-A0-X

119г

2 тижні

289.80грн.

GN 42-60-M10-28-A1-X

130г

2 тижні

340.65грн.

GN 42-60-M10-28-A3-X

139г

2 тижні

585.00грн.

GN 42-60-M12-32-A0-X

135г

2 тижні

295.20грн.

GN 42-60-M12-32-A1-X

146г

2 тижні

346.05грн.

GN 42-60-M12-32-A3-X

155г

2 тижні

590.40грн.

GN 42-60-M16-37-A0-X

152г

2 тижні

318.60грн.

GN 42-60-M16-37-A1-X

163г

2 тижні

369.45грн.

GN 42-60-M16-37-A3-X

190г

2 тижні

612.45грн.

GN 42-60-M8-25-A0-X

101г

2 тижні

278.55грн.

GN 42-60-M8-25-A1-X

112г

2 тижні

328.95грн.

GN 42-60-M8-25-A3-X

121г

2 тижні

572.40грн.

GN 42-80-M10-29-A0-X

202г

2 тижні

339.75грн.

GN 42-80-M10-29-A1-X

219г

2 тижні

416.70грн.

GN 42-80-M10-29-A3-X

240г

2 тижні

854.55грн.

GN 42-80-M10-29-E0-X

221г

2 тижні

512.10грн.

GN 42-80-M10-29-E3-X

227г

2 тижні

944.55грн.

GN 42-80-M10-29-G0-X

215г

2 тижні

512.10грн.

GN 42-80-M10-29-G3-X

221г

2 тижні

941.40грн.

GN 42-80-M12-32-A0-X

218г

2 тижні

345.15грн.

GN 42-80-M12-32-A1-X

235г

2 тижні

422.10грн.

GN 42-80-M12-32-A3-X

256г

2 тижні

859.95грн.

GN 42-80-M12-32-E0-X

237г

2 тижні

517.50грн.

GN 42-80-M12-32-E3-X

243г

2 тижні

949.95грн.

GN 42-80-M12-32-G0-X

231г

2 тижні

517.50грн.

GN 42-80-M12-32-G3-X

237г

2 тижні

946.80грн.

GN 42-80-M16-38-A0-X

235г

2 тижні

369.45грн.

GN 42-80-M16-38-A1-X

252г

2 тижні

446.40грн.

GN 42-80-M16-38-A3-X

290г

2 тижні

884.25грн.

GN 42-80-M16-38-E0-X

253г

2 тижні

541.80грн.

GN 42-80-M16-38-E3-X

281г

2 тижні

974.25грн.

GN 42-80-M16-38-G0-X

247г

2 тижні

541.80грн.

GN 42-80-M16-38-G3-X

273г

2 тижні

971.10грн.

GN 42-80-M20-45-A0-X

297г

2 тижні

436.95грн.

GN 42-80-M20-45-A1-X

314г

2 тижні

514.35грн.

GN 42-80-M20-45-A3-X

353г

2 тижні

949.95грн.

GN 42-80-M20-45-E0-X

316г

2 тижні

609.30грн.

GN 42-80-M20-45-E3-X

341г

2 тижні

1038.60грн.

GN 42-80-M20-45-G0-X

308г

2 тижні

609.30грн.

GN 42-80-M20-45-G3-X

335г

2 тижні

1038.60грн.

GN 42-80-M8-26-A0-X

204г

2 тижні

328.05грн.

GN 42-80-M8-26-A1-X

221г

2 тижні

405.45грн.

GN 42-80-M8-26-A3-X

242г

2 тижні

841.95грн.

GN 42-80-M8-26-E0-X

223г

2 тижні

500.40грн.

GN 42-80-M8-26-E3-X

229г

2 тижні

932.85грн.

GN 42-80-M8-26-G0-X

217г

2 тижні

500.40грн.

GN 42-80-M8-26-G3-X

223г

2 тижні

929.70грн.

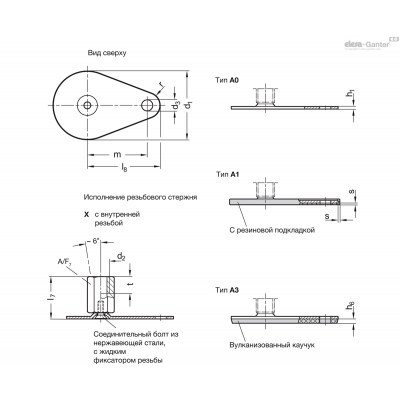

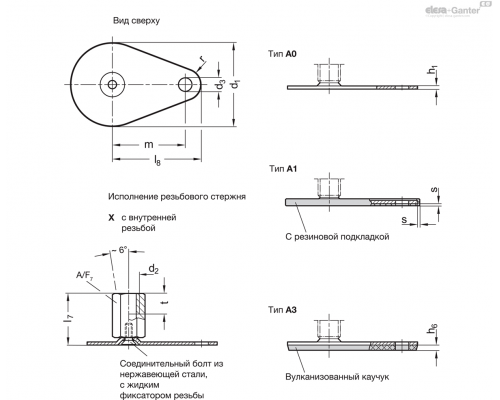

Тип (за типами опор)

Тип A0 без гумової підкладки

Тип A1 з гумовою підкладкою, одягається, чорний колір

Тип A3 з гумовою підкладкою , вулканізована, чорний колір

Варіант виконання (гвинт)

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK з гайкою, зовнішній шестигранник в основі

Варіант виконання U без гайки, зі шліцем під шестигранник зверху, з гранню під ключ у підставі

Варіант виконання UK з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Сталь

Оцинкований, синій пасивований

Різьбовий стрижень

Сталь

Оцинкований, синій пасивований

Шестигранні гайки ISO 4032

Сталь

Оцинкований, синій пасивований

Гумова підкладка

Одягається

чорний колір, TPE (Santoprene^®) ≈ 80А

Гумова підкладка

вулканізована

чорний колір, NBR (Perbunan^®)

70±5 Шор А

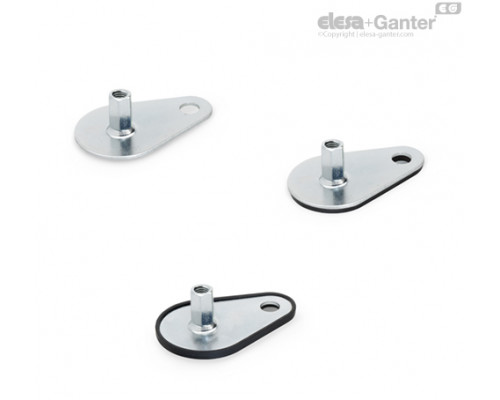

Регульовані опори GN 42 можуть використовуватися в різних комбінаціях опорних пластин та у виконаннях з регульованим шпинделем.

Кріплення регульованих опор до монтажної поверхні за допомогою фіксуючого виступу забезпечує запобігання боковому зміщенню. Крім того, моделі з гумовою підкладкою захищають чутливі поверхні.

Регульовані опори поставляються у повністю зібраному вигляді і є нерозбірними.

Характеристики еластомеру

d1	-	-	d2	Статичне навантаження Fs в кН	-	-
GN 40	GN 42	GN 42	-	Варіанти виконання різьбового стрижня	-	-
-	Капляподібна форма	Прямокутна форма	-	S / SK	U / UK	X
40	-	-	M 8	7	-	7
40	-	-	M 10	7	-	7
40	-	-	M 12	7	-	7
40	-	-	M 16	-	7	7
50	50	-	M 8	8	-	8
50	50	-	M 10	8	-	8
50	50	-	M 12	8	-	8
50	50	-	M 16	-	8	8
60	60	-	M 8	8	-	8
60	60	-	M 10	10	-	10
60	60	-	M 12	10	-	10
60	60	-	M 16	-	10	10
80	80	80	M 8	8	-	8
80	80	80	M 10	10	-	10
80	80	80	M 12	12	-	12
80	80	80	M 16	-	12	12
80	80	80	M 20	-	16	16
80	80	80	M 24	-	16	-

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження була застосована перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не тягнуть за собою виникнення гарантійних зобов'язань у плані якості.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня

S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	U / UK: шліцем під шестигранник зверху та лиска під ключ у підставі при d₂M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d₂ M 8, M 10, M 12, M 16, M 20
