GN 42

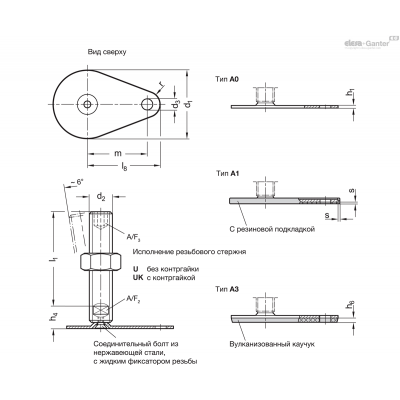

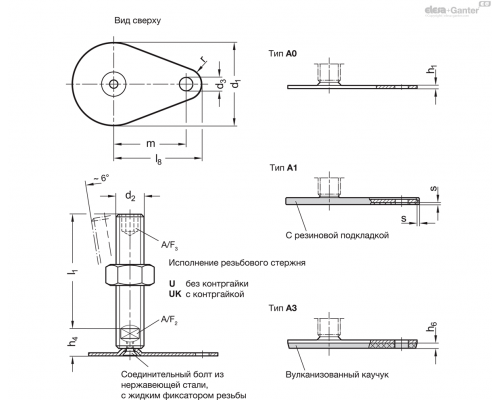

Тип (за типами опор)

• Тип A0 без гумової підкладки

• Тип A1 з гумовою підкладкою, одягається, чорний колір

• Тип A3 з гумовою підкладкою , вулканізована, чорний колір

Варіант виконання (гвинт)

• Варіант виконання S без гайки, зовнішній шестигранник в основі

• Варіант виконання SK з гайкою, зовнішній шестигранник в основі

• Варіант виконання U без гайки, зі шліцем під шестигранник зверху, з гранню під ключ у підставі

• Варіант виконання UK з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі

• Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Сталь

Оцинкований, синій пасивований

Різьбовий стрижень

Сталь

Оцинкований, синій пасивований

Шестигранні гайки ISO 4032

Сталь

Оцинкований, синій пасивований

• Одягається

• чорний колір, TPE (Santoprene^®) ≈ 80А

• вулканізована

• чорний колір, NBR (Perbunan^®)

70±5 Шор А

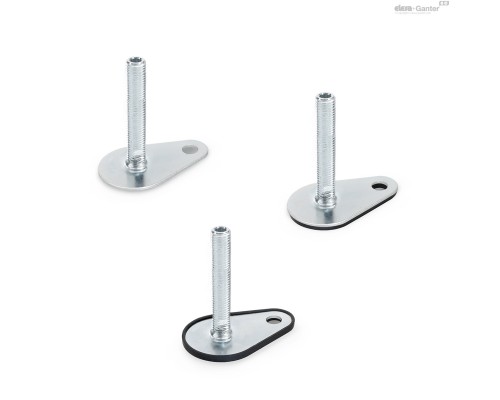

Регульовані опори GN 42 можуть використовуватися в різних комбінаціях опорних пластин та у виконаннях з регульованим шпинделем.

Кріплення регульованих опор до монтажної поверхні за допомогою фіксуючого виступу забезпечує запобігання боковому зміщенню. Крім того, моделі з гумовою підкладкою захищають чутливі поверхні.

Регульовані опори поставляються у повністю зібраному вигляді і є нерозбірними.

• Характеристики еластомеру

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження була застосована перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм².

Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не тягнуть за собою виникнення гарантійних зобов'язань у плані якості.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.
