  • GN 423

GN 423

Стійкові ручки

Чорні анодовані, чорні матові кронштейни

GN 423
GN 423
Опис

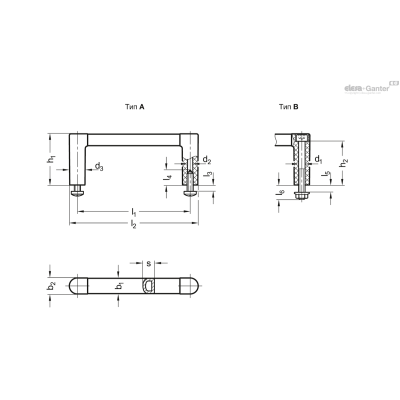

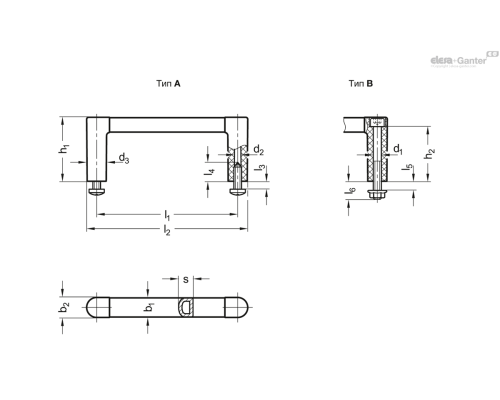

b1
b2
HE
l2
l5 макс.
l6
s
h1
h2
l1
d1
d3
Вага Наявн. Ціна
GN 423-12-100-B-ELG 12 12.5 3 112.5 5 10.5 9 40 34.5 100 M 5 12.5 46г 2 тижні 320.85грн.
GN 423-12-100-B-ELS 12 12.5 3 112.5 5 10.5 9 40 34.5 100 M 5 12.5 46г 2 тижні 320.85грн.
GN 423-12-100-B-ESS 12 12.5 3 112.5 5 10.5 9 40 34.5 100 M 5 12.5 46г 2 тижні 320.85грн.
GN 423-12-120-B-ELG 12 12.5 4 132.5 5 10.5 9 40 34.5 120 M 5 12.5 48г 2 тижні 325.80грн.
GN 423-12-120-B-ELS 12 12.5 4 132.5 5 10.5 9 40 34.5 120 M 5 12.5 48г 2 тижні 325.80грн.
GN 423-12-120-B-ESS 12 12.5 4 132.5 5 10.5 9 40 34.5 120 M 5 12.5 48г 2 тижні 325.80грн.
GN 423-12-180-B-ELG 12 12.5 5 192.5 5 10.5 9 40 34.5 180 M 5 12.5 59г 2 тижні 343.80грн.
GN 423-12-180-B-ELS 12 12.5 5 192.5 5 10.5 9 40 34.5 180 M 5 12.5 59г 2 тижні 343.80грн.
GN 423-12-180-B-ESS 12 12.5 5 192.5 5 10.5 9 40 34.5 180 M 5 12.5 59г 2 тижні 343.80грн.
GN 423-12-235-B-ELG 12 12.5 6 247.5 5 10.5 9 40 34.5 235 M 5 12.5 68г 2 тижні 363.15грн.
GN 423-12-235-B-ELS 12 12.5 6 247.5 5 10.5 9 40 34.5 235 M 5 12.5 68г 2 тижні 363.15грн.
GN 423-12-235-B-ESS 12 12.5 6 247.5 5 10.5 9 40 34.5 235 M 5 12.5 68г 2 тижні 363.15грн.
GN 423-12-55-B-ELG 12 12.5 2 67.5 5 10.5 9 40 34.5 55 M 5 12.5 38г 2 тижні 307.80грн.
GN 423-12-55-B-ELS 12 12.5 2 67.5 5 10.5 9 40 34.5 55 M 5 12.5 38г 2 тижні 307.80грн.
GN 423-12-55-B-ESS 12 12.5 2 67.5 5 10.5 9 40 34.5 55 M 5 12.5 38г 2 тижні 307.80грн.
GN 423-12-88-B-ELG 12 12.5 3 100.5 5 10.5 9 40 34.5 88 M 5 12.5 43г 2 тижні 314.10грн.
GN 423-12-88-B-ELS 12 12.5 3 100.5 5 10.5 9 40 34.5 88 M 5 12.5 43г 2 тижні 314.10грн.
GN 423-12-88-B-ESS 12 12.5 3 100.5 5 10.5 9 40 34.5 88 M 5 12.5 43г 2 тижні 314.10грн.
Характеристики

Типи

  • Тип A : монтаж з внутрішньої сторони (саморізи)
  • Тип B : монтаж з боку оператора

Планка ручки

Алюміній

  • анодовані, природний колір ELS
  • кронштейни ручок – чорного кольору, матове оздоблення
  • анодоване покриття, природний колір ELG
  • кронштейни ручок – світло-сірого кольору, матове оздоблення
  • анодоване покриття, чорний колір ESS
  • кронштейни ручок – чорного кольору, матове оздоблення

Кронштейни ручки

Пластиковий поліамід (PA)

  • Армування скловолокном
  • Робоча температура до 130 °C

Саморіз для типу A

ISO 7049

Оцинкована сталь ST4,8-19

Кріпильний комплект для типу В

  • Гвинти із головкою під торцевий ключ ISO 4762-M5-45
  • Оцинкована сталь, обробка чорнінням
  • Сполучні гайки DIN 1661-M5
  • Оцинкована сталь, блакитна пасивація
Інформація

Розміри стійкових ручок GN 423 були розроблені таким чином, щоб вони підходили для 19" стійок та шаф.

Значення одиниці висоти HE, зазначені в таблиці, належать до відповідних значень висоти передніх панелей корпусів.

Планка та кронштейни ручки з'єднуються між собою за допомогою роз'єму, завдяки чому легко встановлюється будь-яка нестандартна довжина.

Завдяки гвинтам, що входять до комплекту, стійкові ручки монтуються легко і економічно.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 423 334.33 KB
Plastic_Characteristics_RU 250.54 KB
Load_Rating_Handles_RU 2.21 MB
GN 423-B
