| Опис | d1 Отвір для h11 | k | l2 | s | Комплекти для d2 | l1 | m | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 477-B10-ELS | B 10 | 16 | 10.5 | 8 | GN 511-M5-25 | 38 | 27 | M 5 | 18г | 2 тижні | 483.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B10-MT | B 10 | 16 | 10.5 | 8 | GN 511-M5-25 | 38 | 27 | M 5 | 18г | 2 тижні | 382.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B12-ELS | B 12 | 16 | 10.5 | 10 | GN 511-M5-25 | 38 | 27 | M 5 | 16г | 2 тижні | 526.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B12-MT | B 12 | 16 | 10.5 | 10 | GN 511-M5-25 | 38 | 27 | M 5 | 16г | 3 | 428.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B15-ELS | B 15 | 20 | 14 | 12 | GN 511-M6-25 | 45 | 32 | M 6 | 31г | 2 тижні | 594.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B15-MT | B 15 | 20 | 14 | 12 | GN 511-M6-25 | 45 | 32 | M 6 | 31г | 2 тижні | 478.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B16-ELS | B 16 | 20 | 14 | - | GN 511-M6-25 | 45 | 32 | M 6 | 29г | 2 тижні | 543.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B16-MT | B 16 | 20 | 14 | - | GN 511-M6-25 | 45 | 32 | M 6 | 29г | 2 тижні | 429.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B20-ELS | B 20 | 25 | 19 | 16 | GN 511-M6-32 | 50 | 36 | M 6 | 52г | 2 тижні | 693.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B20-MT | B 20 | 25 | 19 | 16 | GN 511-M6-32 | 50 | 36 | M 6 | 52г | 2 тижні | 570.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B8-ELS | B 8 | 14 | 10 | - | GN 511-M4-20 | 31.5 | 22 | M 4 | 11г | 2 тижні | 460.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 477-B8-MT | B 8 | 14 | 10 | - | GN 511-M4-20 | 31.5 | 22 | M 4 | 11г | 2 тижні | 361.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

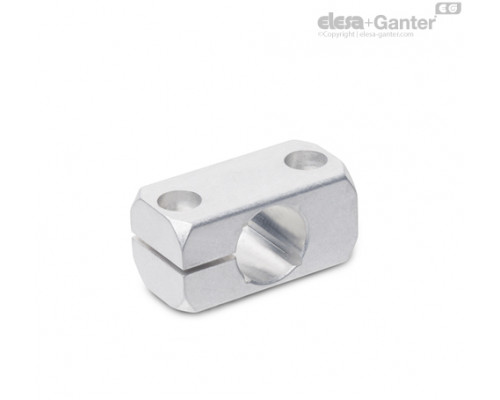

Характеристики
Алюміній
- матовий, ковзний, відшліфований MT
- анодований, чорний колір ELS
Затискні втулки GN 511
Цинк, лиття під тиском
Вставки / розпірні втулки
Нержавіюча сталь AISI 303
Інформація
Настановні комплекти GN 477 не мають різьблення. Кріплення або затискач здійснюються за допомогою двох різьблень на стороні кріплення.
Довжина отвору m настановних затискачів GN 477 відповідає опорним настановним затискачам GN 473 і фланцевим болтам GN 480 а також утримуючі магніти GN 51.6 .
Технічна інформація
Аксесуари
- Затискні втулки GN 511
Приклади складання
