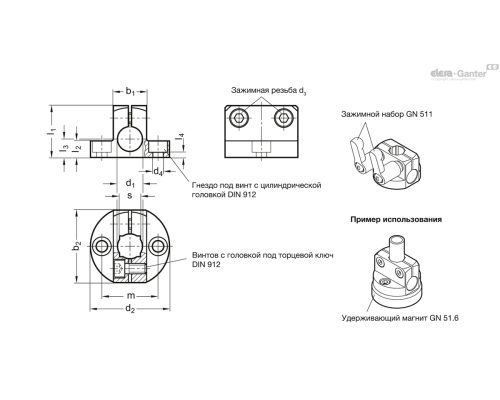

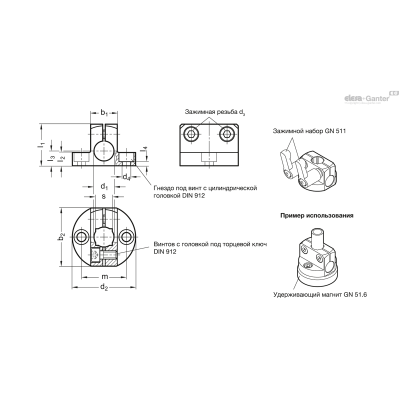

| Опис | b1 | b2 | d1 Отвір для h11 | l2 | l3 | l4 | s | Комплекти для d3 | l1 | m | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 473-B10-ELS | 16 | 35 | B 10 | 8 | 8 | 2.5 | 8 | GN 511-M5-16 | 24 | 27 | 38 | M 5 | 37г | 2 тижні | 980.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B10-MT | 16 | 35 | B 10 | 8 | 8 | 2.5 | 8 | GN 511-M5-16 | 24 | 27 | 38 | M 5 | 37г | 2 тижні | 865.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B12-ELS | 16 | 35 | B 12 | 8 | 8 | 2.5 | 10 | GN 511-M5-16 | 25 | 27 | 38 | M 5 | 34г | 2 тижні | 1011.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B12-MT | 16 | 35 | B 12 | 8 | 8 | 2.5 | 10 | GN 511-M5-16 | 25 | 27 | 38 | M 5 | 34г | 2 тижні | 880.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B15-ELS | 20 | 41 | B 15 | 10 | 10 | 4 | 12 | GN 511-M6-20 | 30 | 32 | 45 | M 6 | 50г | 2 тижні | 1110.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B15-MT | 20 | 41 | B 15 | 10 | 10 | 4 | 12 | GN 511-M6-20 | 30 | 32 | 45 | M 6 | 50г | 2 тижні | 1004.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B16-ELS | 20 | 41 | B 16 | 10 | 10 | 4 | - | GN 511-M6-20 | 31 | 32 | 45 | M 6 | 62г | 2 тижні | 1135.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B16-MT | 20 | 41 | B 16 | 10 | 10 | 4 | - | GN 511-M6-20 | 31 | 32 | 45 | M 6 | 62г | 2 тижні | 1039.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B20-ELS | 25 | 41 | B 20 | 12.5 | 12.5 | 6.5 | 16 | GN 511-M6-25 | 35 | 36 | 50 | M 6 | 76г | 2 тижні | 1251.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B20-MT | 25 | 41 | B 20 | 12.5 | 12.5 | 6.5 | 16 | GN 511-M6-25 | 35 | 36 | 50 | M 6 | 76г | 2 тижні | 1145.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B8-ELS | 14 | 29 | B 8 | 7 | 7 | 3 | - | GN 511-M4-14 | 20 | 22 | 31.5 | M 4 | 23г | 2 тижні | 833.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 473-B8-MT | 14 | 29 | B 8 | 7 | 7 | 3 | - | GN 511-M4-14 | 20 | 22 | 31.5 | M 4 | 23г | 2 тижні | 751.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Алюміній
- матовий, ковзний, відшліфований MT
- анодований, чорний колір ELS
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Інформація

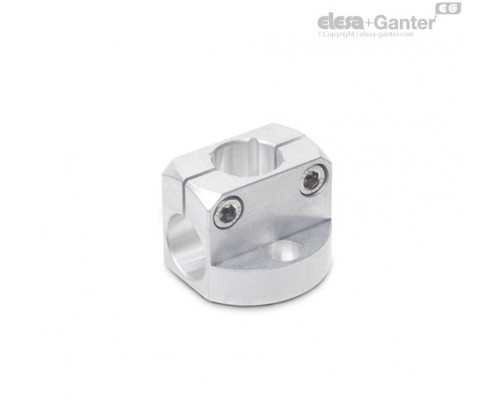

Настановні затискачі з опорною пластиною GN 473 мають горизонтальний і вертикальний затискний отвір. Вертикальний затискний отвір додатково забезпечений квадратним профілем.

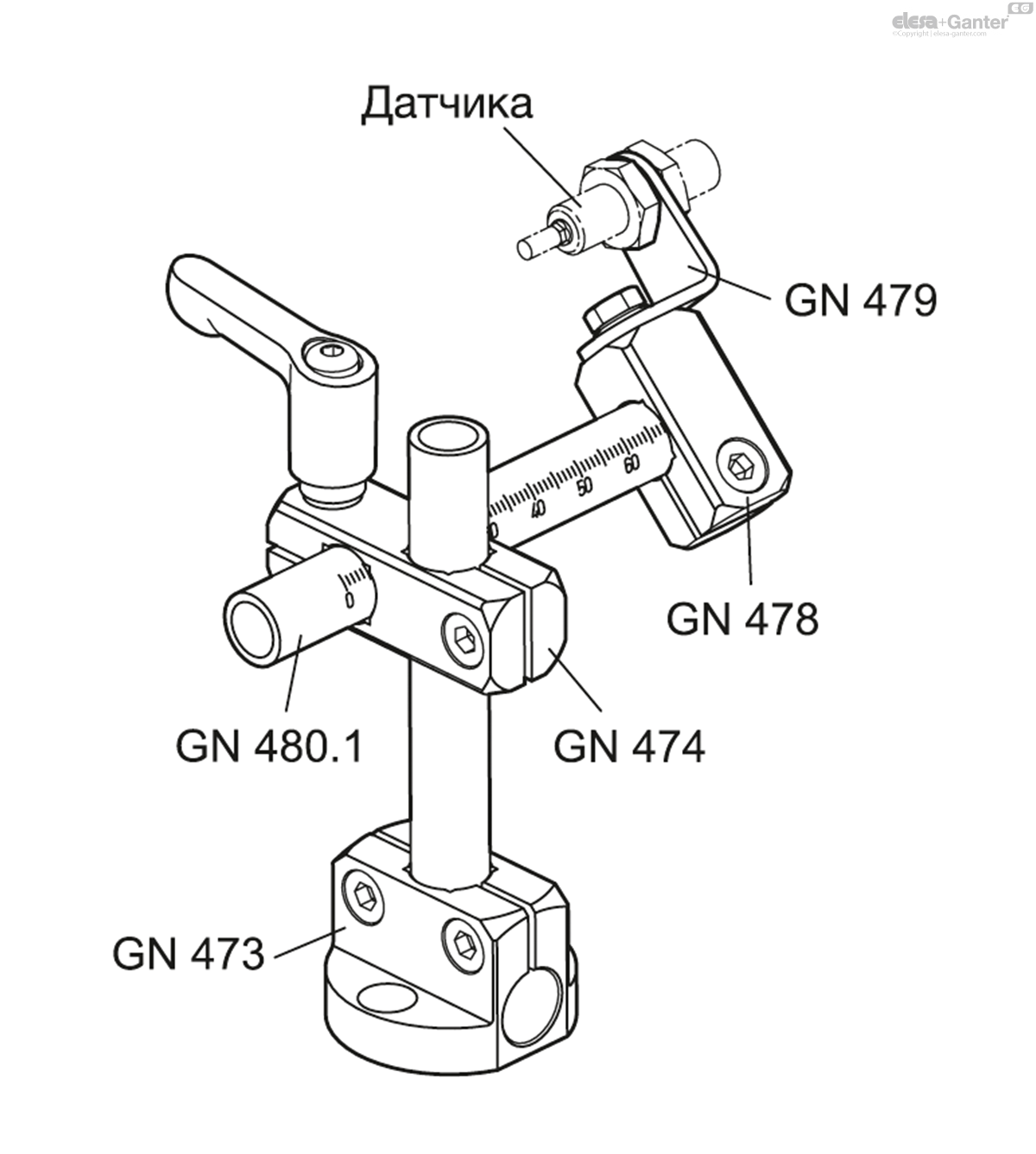

Довжина отвору m кріплень опорної пластини GN 473 відповідає настановним затискачам GN 477 і фланцевим болтам GN 480 а також утримуючі магніти GN 51.6
Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений переставним затискним важелем GN 511 ( див. таблицю з розмірами).
Технічна інформація
Аксесуари
- Затискні втулки GN 511
Інструкції з монтажу
