Name: GN 475
Brand: Elesa Ganter
SKU: GN 475
Availability: OutOfStock

* GN 475:

Опис

d1 Отвір для h11

d2 Отвір для h11

Комплекти для d3

Комплекти для d4

Вага

Наявн.

Ціна

GN 475-B10-B10-ELS

B 10

15.5

GN 511-M5-20

63.5

32.5

65г

2 тижні

1460.70грн.

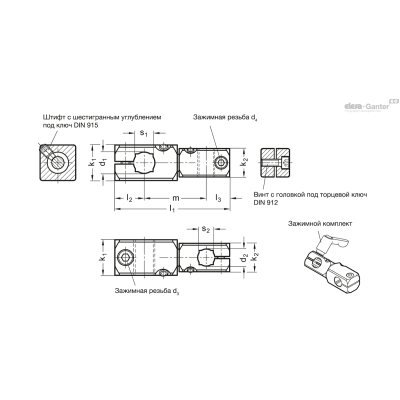

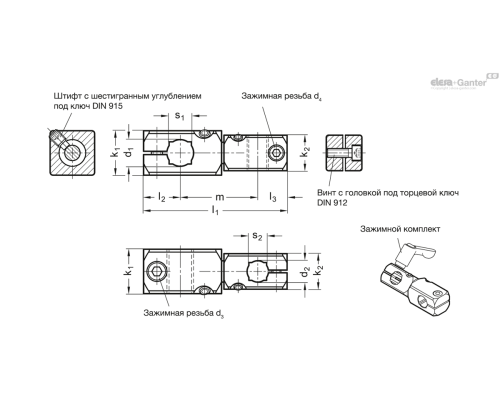

Характеристики

d1 Отвір для h11	B 10
d2 Отвір для h11	B 10
k1	20
k2	20
l2	15.5
l3	15.5
s1	8
s2	8
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M5-20
l1	63.5
m	32.5
d3	M 5
d4	M 5

1460.70грн.

Наявн.: 2 тижні

GN 475-B10-B10-MT

B 10

15.5

GN 511-M5-20

63.5

32.5

65г

2 тижні

1325.25грн.

Характеристики

d1 Отвір для h11	B 10
d2 Отвір для h11	B 10
k1	20
k2	20
l2	15.5
l3	15.5
s1	8
s2	8
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M5-20
l1	63.5
m	32.5
d3	M 5
d4	M 5

1325.25грн.

Наявн.: 2 тижні

GN 475-B10-B8-ELS

B 10

B 8

15.5

GN 511-M5-20

GN 511-M4-16

29.5

50г

2 тижні

1395.90грн.

Характеристики

d1 Отвір для h11	B 10
d2 Отвір для h11	B 8
k1	20
k2	16
l2	15.5
l3	13
s1	8
s2	-
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M4-16
l1	58
m	29.5
d3	M 5
d4	M 4

1395.90грн.

Наявн.: 2 тижні

GN 475-B10-B8-MT

B 10

B 8

15.5

GN 511-M5-20

GN 511-M4-16

29.5

50г

2 тижні

1262.70грн.

Характеристики

d1 Отвір для h11	B 10
d2 Отвір для h11	B 8
k1	20
k2	16
l2	15.5
l3	13
s1	8
s2	-
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M4-16
l1	58
m	29.5
d3	M 5
d4	M 4

1262.70грн.

Наявн.: 2 тижні

GN 475-B12-B12-ELS

B 12

16.5

GN 511-M5-20

71.5

38.5

73г

2 тижні

1571.85грн.

Характеристики

d1 Отвір для h11	B 12
d2 Отвір для h11	B 12
k1	20
k2	20
l2	16.5
l3	16.5
s1	10
s2	10
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M5-20
l1	71.5
m	38.5
d3	M 5
d4	M 5

1571.85грн.

Наявн.: 2 тижні

GN 475-B12-B12-MT

B 12

16.5

GN 511-M5-20

71.5

38.5

73г

2 тижні

1437.30грн.

Характеристики

d1 Отвір для h11	B 12
d2 Отвір для h11	B 12
k1	20
k2	20
l2	16.5
l3	16.5
s1	10
s2	10
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M5-20
l1	71.5
m	38.5
d3	M 5
d4	M 5

1437.30грн.

Наявн.: 2 тижні

GN 475-B12-B8-ELS

B 12

B 8

16.5

GN 511-M5-20

GN 511-M4-16

32.5

54г

2 тижні

1454.40грн.

Характеристики

d1 Отвір для h11	B 12
d2 Отвір для h11	B 8
k1	20
k2	16
l2	16.5
l3	13
s1	10
s2	-
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M4-16
l1	62
m	32.5
d3	M 5
d4	M 4

1454.40грн.

Наявн.: 2 тижні

GN 475-B12-B8-MT

B 12

B 8

16.5

GN 511-M5-20

GN 511-M4-16

32.5

54г

2 тижні

1319.85грн.

Характеристики

d1 Отвір для h11	B 12
d2 Отвір для h11	B 8
k1	20
k2	16
l2	16.5
l3	13
s1	10
s2	-
Комплекти для d3	GN 511-M5-20
Комплекти для d4	GN 511-M4-16
l1	62
m	32.5
d3	M 5
d4	M 4

1319.85грн.

Наявн.: 2 тижні

GN 475-B15-B10-ELS

B 15

B 10

15.5

GN 511-M6-25

GN 511-M5-20

75.5

106г

2 тижні

1642.50грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 10
k1	20
k2	16
l2	20
l3	15.5
s1	12
s2	8
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	75.5
m	40
d3	M 6
d4	M 5

1642.50грн.

Наявн.: 2 тижні

GN 475-B15-B10-MT

B 15

B 10

15.5

GN 511-M6-25

GN 511-M5-20

75.5

106г

2 тижні

1495.35грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 10
k1	20
k2	16
l2	20
l3	15.5
s1	12
s2	8
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	75.5
m	40
d3	M 6
d4	M 5

1495.35грн.

Наявн.: 2 тижні

GN 475-B15-B12-ELS

B 15

B 12

16.5

GN 511-M6-25

GN 511-M5-20

79.5

109г

2 тижні

1691.10грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 12
k1	25
k2	20
l2	20
l3	16.5
s1	12
s2	10
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	79.5
m	43
d3	M 6
d4	M 5

1691.10грн.

Наявн.: 2 тижні

GN 475-B15-B12-MT

B 15

B 12

16.5

GN 511-M6-25

GN 511-M5-20

79.5

109г

2 тижні

1550.70грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 12
k1	25
k2	20
l2	20
l3	16.5
s1	12
s2	10
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	79.5
m	43
d3	M 6
d4	M 5

1550.70грн.

Наявн.: 2 тижні

GN 475-B15-B15-ELS

B 15

GN 511-M6-25

87.5

47.5

140г

2 тижні

1759.95грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 15
k1	25
k2	25
l2	20
l3	20
s1	12
s2	12
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M6-25
l1	87.5
m	47.5
d3	M 6
d4	M 6

1759.95грн.

Наявн.: 2 тижні

GN 475-B15-B15-MT

B 15

GN 511-M6-25

87.5

47.5

140г

2 тижні

1589.85грн.

Характеристики

d1 Отвір для h11	B 15
d2 Отвір для h11	B 15
k1	25
k2	25
l2	20
l3	20
s1	12
s2	12
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M6-25
l1	87.5
m	47.5
d3	M 6
d4	M 6

1589.85грн.

Наявн.: 2 тижні

GN 475-B16-B12-ELS

B 16

B 12

16.5

GN 511-M6-25

GN 511-M5-20

44.5

112г

2 тижні

1605.60грн.

Характеристики

d1 Отвір для h11	B 16
d2 Отвір для h11	B 12
k1	25
k2	20
l2	20
l3	16.5
s1	-
s2	10
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	81
m	44.5
d3	M 6
d4	M 5

1605.60грн.

Наявн.: 2 тижні

GN 475-B16-B12-MT

B 16

B 12

16.5

GN 511-M6-25

GN 511-M5-20

44.5

112г

2 тижні

1453.05грн.

Характеристики

d1 Отвір для h11	B 16
d2 Отвір для h11	B 12
k1	25
k2	20
l2	20
l3	16.5
s1	-
s2	10
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M5-20
l1	81
m	44.5
d3	M 6
d4	M 5

1453.05грн.

Наявн.: 2 тижні

GN 475-B16-B16-ELS

B 16

GN 511-M6-25

90.5

50.5

139г

2 тижні

1627.65грн.

Характеристики

d1 Отвір для h11	B 16
d2 Отвір для h11	B 16
k1	25
k2	25
l2	20
l3	20
s1	-
s2	-
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M6-25
l1	90.5
m	50.5
d3	M 6
d4	M 6

1627.65грн.

Наявн.: 2 тижні

GN 475-B16-B16-MT

B 16

GN 511-M6-25

90.5

50.5

139г

2 тижні

1454.40грн.

Характеристики

d1 Отвір для h11	B 16
d2 Отвір для h11	B 16
k1	25
k2	25
l2	20
l3	20
s1	-
s2	-
Комплекти для d3	GN 511-M6-25
Комплекти для d4	GN 511-M6-25
l1	90.5
m	50.5
d3	M 6
d4	M 6

1454.40грн.

Наявн.: 2 тижні

GN 475-B20-B15-ELS

B 20

B 15

GN 511-M6-30

GN 511-M6-25

193г

2 тижні

1930.05грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 15
k1	30
k2	25
l2	22
l3	20
s1	16
s2	12
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-25
l1	95
m	53
d3	M 6
d4	M 6

1930.05грн.

Наявн.: 2 тижні

GN 475-B20-B15-MT

B 20

B 15

GN 511-M6-30

GN 511-M6-25

193г

2 тижні

1733.40грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 15
k1	30
k2	25
l2	22
l3	20
s1	16
s2	12
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-25
l1	95
m	53
d3	M 6
d4	M 6

1733.40грн.

Наявн.: 2 тижні

GN 475-B20-B16-ELS

B 20

B 16

GN 511-M6-30

GN 511-M6-25

96.5

54.5

197г

2 тижні

1839.15грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 16
k1	30
k2	25
l2	22
l3	20
s1	16
s2	-
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-25
l1	96.5
m	54.5
d3	M 6
d4	M 6

1839.15грн.

Наявн.: 2 тижні

GN 475-B20-B16-MT

B 20

B 16

GN 511-M6-30

GN 511-M6-25

96.5

54.5

197г

2 тижні

1637.10грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 16
k1	30
k2	25
l2	22
l3	20
s1	16
s2	-
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-25
l1	96.5
m	54.5
d3	M 6
d4	M 6

1637.10грн.

Наявн.: 2 тижні

GN 475-B20-B20-ELS

B 20

GN 511-M6-30

102.5

58.5

242г

2 тижні

2045.25грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 20
k1	30
k2	30
l2	22
l3	22
s1	16
s2	16
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-30
l1	102.5
m	58.5
d3	M 6
d4	M 6

2045.25грн.

Наявн.: 2 тижні

GN 475-B20-B20-MT

B 20

GN 511-M6-30

102.5

58.5

242г

2 тижні

1829.70грн.

Характеристики

d1 Отвір для h11	B 20
d2 Отвір для h11	B 20
k1	30
k2	30
l2	22
l3	22
s1	16
s2	16
Комплекти для d3	GN 511-M6-30
Комплекти для d4	GN 511-M6-30
l1	102.5
m	58.5
d3	M 6
d4	M 6

1829.70грн.

Наявн.: 2 тижні

GN 475-B8-B8-ELS

B 8

GN 511-M4-16

52.5

26.5

35г

2 тижні

1321.20грн.

Характеристики

d1 Отвір для h11	B 8
d2 Отвір для h11	B 8
k1	16
k2	16
l2	13
l3	13
s1	-
s2	-
Комплекти для d3	GN 511-M4-16
Комплекти для d4	GN 511-M4-16
l1	52.5
m	26.5
d3	M 4
d4	M 4

1321.20грн.

Наявн.: 2 тижні

GN 475-B8-B8-MT

B 8

GN 511-M4-16

52.5

26.5

35г

2 тижні

1195.20грн.

Характеристики

d1 Отвір для h11	B 8
d2 Отвір для h11	B 8
k1	16
k2	16
l2	13
l3	13
s1	-
s2	-
Комплекти для d3	GN 511-M4-16
Комплекти для d4	GN 511-M4-16
l1	52.5
m	26.5
d3	M 4
d4	M 4

1195.20грн.

Наявн.: 2 тижні

Алюміній

матовий, ковзний, відшліфований MT

анодований, чорний колір ELS

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Настановний гвинт DIN 915

Нержавіюча сталь AISI 304

Затискні втулки GN 511

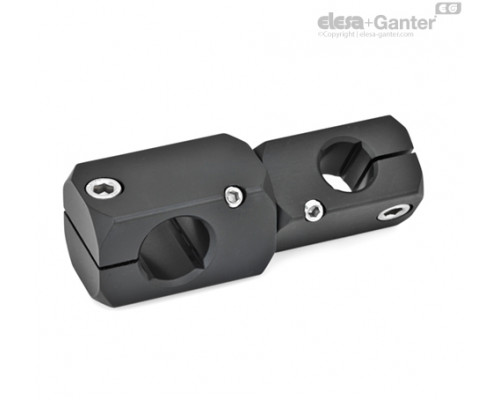

Гнучкі двосторонні настановні затискачі GN 475 з'єднують стрижні та труби в затискних системах під будь-яким регульованим кутом. За допомогою кутового регулювання, половинки настановних затискачів залишаються з'єднаними з блокувальним ефектом.

Ця стандартна версія затискних гвинтів на затискному різьбленні d₃і d₄являє собою гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Він може бути замінений переставним затискним важелем GN 511 .

Характеристики нержавіючої сталі

Затискні втулки GN 511

Питань: 0

Немає запитань про цей товар.

GN 475 295.89 KB

GN 475

Схожі товари

Т-подібні настановні затискачі

Алюміній

GN 476

Характеристики Типи Тип A: з отвором Тип W: з..

* GN 476:

Затискачі настановні

Алюміній

GN 477

Характеристики Алюміній ..

Кріпильні затискачі з шарнірним кульовим з'єднувачем

З перехресним отвором, з внутрішнім різьбленням

GN 487

Характеристики Типи Тип..

* GN 487-Q-I: EL - анодований, природний колір

для настановних затискачів

Фланцеві болти

GN 480

Характеристики Оцинкова..

Затискачі настановні

Алюміній

GN 478

Характеристики Алюміній ..

* GN 478:

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Тримачі датчика

GN 479

Характеристики Нержавіюча сталь AISI 303 ..

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Утримуючі пластини

GN 479.1

Характеристики Нержавіюча сталь AISI 303 ..

Алюміній, для настановних затискачів

Стяжні болти / утримуючі трубки

GN 480.1

Характеристики Типи Тип..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, похилі

GN 480.3

Характеристики Нержавіюча сталь NI AISI 30..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, вигнуті

GN 480.5

Характеристики Нержавіюча сталь NI AISI 30..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
