Name: GN 476
Brand: Elesa Ganter
SKU: GN 476
Availability: OutOfStock

* GN 476:

Опис

d1 Отвір для h11

Комплекти для d4

Вага

Наявн.

Ціна

GN 476-B10-10-W-ELS

B 10

15.5

31.5

GN 511-M5-20

M 5

45г

2 тижні

787.95грн.

Характеристики

d1 Отвір для h11	B 10
k	20
l2	15.5
l3	31.5
l4	7
s	8
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	17
d2	-
d3	10
d4	M 5
t	10

787.95грн.

Наявн.: 2 тижні

GN 476-B10-10-W-MT

B 10

15.5

31.5

GN 511-M5-20

M 5

45г

2 тижні

715.95грн.

Характеристики

d1 Отвір для h11	B 10
k	20
l2	15.5
l3	31.5
l4	7
s	8
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	17
d2	-
d3	10
d4	M 5
t	10

715.95грн.

Наявн.: 2 тижні

GN 476-B10-B10-A-ELS

B 10

15.5

31.5

GN 511-M5-20

M 5

B 10

M 5

28г

2 тижні

630.45грн.

Характеристики

d1 Отвір для h11	B 10
k	20
l2	15.5
l3	31.5
l4	7
s	8
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	17
d2	B 10
d3	-
d4	M 5
t	10

630.45грн.

Наявн.: 2 тижні

GN 476-B10-B10-A-MT

B 10

15.5

31.5

GN 511-M5-20

M 5

B 10

M 5

28г

2 тижні

556.65грн.

Характеристики

d1 Отвір для h11	B 10
k	20
l2	15.5
l3	31.5
l4	7
s	8
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	17
d2	B 10
d3	-
d4	M 5
t	10

556.65грн.

Наявн.: 2 тижні

GN 476-B12-12-W-ELS

B 12

16.5

35.5

GN 511-M5-20

M 5

57г

2 тижні

856.80грн.

Характеристики

d1 Отвір для h11	B 12
k	20
l2	16.5
l3	35.5
l4	8
s	10
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	19
d2	-
d3	12
d4	M 5
t	12

856.80грн.

Наявн.: 2 тижні

GN 476-B12-12-W-MT

B 12

16.5

35.5

GN 511-M5-20

M 5

57г

2 тижні

781.65грн.

Характеристики

d1 Отвір для h11	B 12
k	20
l2	16.5
l3	35.5
l4	8
s	10
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	19
d2	-
d3	12
d4	M 5
t	12

781.65грн.

Наявн.: 2 тижні

GN 476-B12-B12-A-ELS

B 12

16.5

35.5

GN 511-M5-20

M 5

B 12

M 5

28г

2 тижні

682.20грн.

Характеристики

d1 Отвір для h11	B 12
k	20
l2	16.5
l3	35.5
l4	8
s	10
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	19
d2	B 12
d3	-
d4	M 5
t	12

682.20грн.

Наявн.: 2 тижні

GN 476-B12-B12-A-MT

B 12

16.5

35.5

GN 511-M5-20

M 5

B 12

M 5

28г

2 тижні

606.15грн.

Характеристики

d1 Отвір для h11	B 12
k	20
l2	16.5
l3	35.5
l4	8
s	10
Комплекти для d4	GN 511-M5-20
d5	M 5
l1	19
d2	B 12
d3	-
d4	M 5
t	12

606.15грн.

Наявн.: 2 тижні

GN 476-B15-15-W-ELS

B 15

43.5

GN 511-M6-25

M 6

103г

2 тижні

967.95грн.

Характеристики

d1 Отвір для h11	B 15
k	25
l2	20
l3	43.5
l4	10
s	12
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	21
d2	-
d3	15
d4	M 6
t	15

967.95грн.

Наявн.: 2 тижні

GN 476-B15-15-W-MT

B 15

43.5

GN 511-M6-25

M 6

103г

2 тижні

877.95грн.

Характеристики

d1 Отвір для h11	B 15
k	25
l2	20
l3	43.5
l4	10
s	12
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	21
d2	-
d3	15
d4	M 6
t	15

877.95грн.

Наявн.: 2 тижні

GN 476-B15-B15-A-ELS

B 15

43.5

GN 511-M6-25

M 6

B 15

M 6

54г

2 тижні

760.50грн.

Характеристики

d1 Отвір для h11	B 15
k	25
l2	20
l3	43.5
l4	10
s	12
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	21
d2	B 15
d3	-
d4	M 6
t	15

760.50грн.

Наявн.: 2 тижні

GN 476-B15-B15-A-MT

B 15

43.5

GN 511-M6-25

M 6

B 15

M 6

54г

2 тижні

669.60грн.

Характеристики

d1 Отвір для h11	B 15
k	25
l2	20
l3	43.5
l4	10
s	12
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	21
d2	B 15
d3	-
d4	M 6
t	15

669.60грн.

Наявн.: 2 тижні

GN 476-B16-16-W-ELS

B 16

GN 511-M6-25

M 6

45г

2 тижні

917.10грн.

Характеристики

d1 Отвір для h11	B 16
k	25
l2	20
l3	45
l4	11
s	-
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	24
d2	-
d3	16
d4	M 6
t	16

917.10грн.

Наявн.: 2 тижні

GN 476-B16-16-W-MT

B 16

GN 511-M6-25

M 6

45г

2 тижні

824.85грн.

Характеристики

d1 Отвір для h11	B 16
k	25
l2	20
l3	45
l4	11
s	-
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	24
d2	-
d3	16
d4	M 6
t	16

824.85грн.

Наявн.: 2 тижні

GN 476-B16-B16-A-ELS

B 16

GN 511-M6-25

M 6

B 16

M 6

54г

2 тижні

693.00грн.

Характеристики

d1 Отвір для h11	B 16
k	25
l2	20
l3	45
l4	11
s	-
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	24
d2	B 16
d3	-
d4	M 6
t	16

693.00грн.

Наявн.: 2 тижні

GN 476-B16-B16-A-MT

B 16

GN 511-M6-25

M 6

B 16

M 6

54г

2 тижні

603.00грн.

Характеристики

d1 Отвір для h11	B 16
k	25
l2	20
l3	45
l4	11
s	-
Комплекти для d4	GN 511-M6-25
d5	M 6
l1	24
d2	B 16
d3	-
d4	M 6
t	16

603.00грн.

Наявн.: 2 тижні

GN 476-B20-20-W-ELS

B 20

GN 511-M6-30

M 6

191г

2 тижні

1161.45грн.

Характеристики

d1 Отвір для h11	B 20
k	30
l2	22
l3	51
l4	12
s	16
Комплекти для d4	GN 511-M6-30
d5	M 6
l1	26
d2	-
d3	20
d4	M 6
t	18

1161.45грн.

Наявн.: 2 тижні

GN 476-B20-20-W-MT

B 20

GN 511-M6-30

M 6

191г

2 тижні

1047.15грн.

Характеристики

d1 Отвір для h11	B 20
k	30
l2	22
l3	51
l4	12
s	16
Комплекти для d4	GN 511-M6-30
d5	M 6
l1	26
d2	-
d3	20
d4	M 6
t	18

1047.15грн.

Наявн.: 2 тижні

GN 476-B20-B20-A-ELS

B 20

GN 511-M6-30

M 6

B 20

M 6

80г

2 тижні

892.80грн.

Характеристики

d1 Отвір для h11	B 20
k	30
l2	22
l3	51
l4	12
s	16
Комплекти для d4	GN 511-M6-30
d5	M 6
l1	26
d2	B 20
d3	-
d4	M 6
t	18

892.80грн.

Наявн.: 2 тижні

GN 476-B20-B20-A-MT

B 20

GN 511-M6-30

M 6

B 20

M 6

80г

2 тижні

775.35грн.

Характеристики

d1 Отвір для h11	B 20
k	30
l2	22
l3	51
l4	12
s	16
Комплекти для d4	GN 511-M6-30
d5	M 6
l1	26
d2	B 20
d3	-
d4	M 6
t	18

775.35грн.

Наявн.: 2 тижні

GN 476-B8-8-W-ELS

B 8

5.5

GN 511-M4-16

M 4

25г

2 тижні

717.30грн.

Характеристики

d1 Отвір для h11	B 8
k	16
l2	13
l3	26
l4	5.5
s	-
Комплекти для d4	GN 511-M4-16
d5	M 4
l1	16
d2	-
d3	8
d4	M 4
t	8

717.30грн.

Наявн.: 2 тижні

GN 476-B8-8-W-MT

B 8

5.5

GN 511-M4-16

M 4

25г

2 тижні

646.20грн.

Характеристики

d1 Отвір для h11	B 8
k	16
l2	13
l3	26
l4	5.5
s	-
Комплекти для d4	GN 511-M4-16
d5	M 4
l1	16
d2	-
d3	8
d4	M 4
t	8

646.20грн.

Наявн.: 2 тижні

GN 476-B8-B8-A-ELS

B 8

5.5

GN 511-M4-16

M 4

B 8

M 4

20г

2 тижні

564.75грн.

Характеристики

d1 Отвір для h11	B 8
k	16
l2	13
l3	26
l4	5.5
s	-
Комплекти для d4	GN 511-M4-16
d5	M 4
l1	16
d2	B 8
d3	-
d4	M 4
t	8

564.75грн.

Наявн.: 2 тижні

GN 476-B8-B8-A-MT

B 8

5.5

GN 511-M4-16

M 4

B 8

M 4

20г

2 тижні

491.85грн.

Характеристики

d1 Отвір для h11	B 8
k	16
l2	13
l3	26
l4	5.5
s	-
Комплекти для d4	GN 511-M4-16
d5	M 4
l1	16
d2	B 8
d3	-
d4	M 4
t	8

491.85грн.

Наявн.: 2 тижні

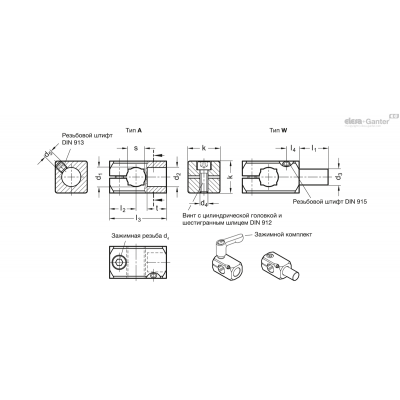

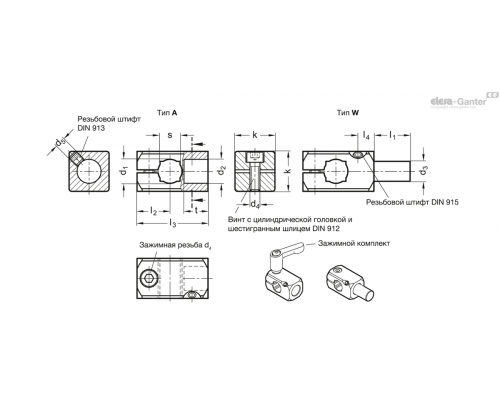

Типи

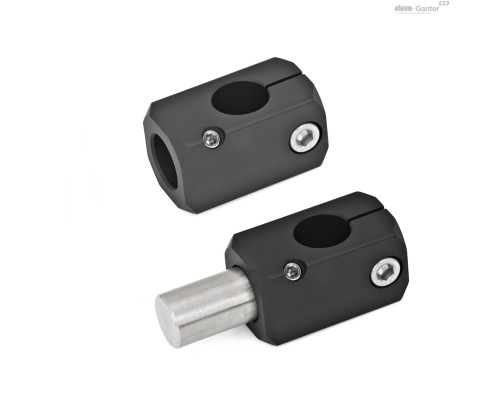

Тип A: з отвором
Тип W: з болтом

Алюміній

матовий, ковзний, відшліфований MT
анодований, чорний колір ELS

Болт (тип W)

Нержавіюча сталь AISI 303

Socket cap screw DIN 912

Нержавіюча сталь AISI 304

Встановлювальний гвинт DIN 913 (тип A)

Нержавіюча сталь AISI 304

Встановлювальний гвинт DIN 915 (тип W)

Нержавіюча сталь AISI 304

Затискні втулки GN 511

Т-подібні настановні затискачі GN 476 (тип W) є альтернативою гнучким двостороннім настановним затискачам GN 475 якщо потрібні високі крутні моменти.

Це стандартний затискний гвинт на затискному різьбленні d₄з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений переставним затискним важелем GN 511 (див. опис у таблиці з розмірами).

Затискні втулки GN 511

Характеристики нержавіючої сталі

Питань: 0

Немає запитань про цей товар.

GN 476 300.95 KB

GN 476

Схожі товари

Затискачі настановні

Алюміній

GN 477

Характеристики Алюміній ..

Кріпильні затискачі з шарнірним кульовим з'єднувачем

З перехресним отвором, з внутрішнім різьбленням

GN 487

Характеристики Типи Тип..

* GN 487-Q-I: EL - анодований, природний колір

для настановних затискачів

Фланцеві болти

GN 480

Характеристики Оцинкова..

Затискачі настановні

Алюміній

GN 478

Характеристики Алюміній ..

* GN 478:

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Тримачі датчика

GN 479

Характеристики Нержавіюча сталь AISI 303 ..

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Утримуючі пластини

GN 479.1

Характеристики Нержавіюча сталь AISI 303 ..

Алюміній, для настановних затискачів

Стяжні болти / утримуючі трубки

GN 480.1

Характеристики Типи Тип..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, похилі

GN 480.3

Характеристики Нержавіюча сталь NI AISI 30..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, вигнуті

GN 480.5

Характеристики Нержавіюча сталь NI AISI 30..

Затискні набори з ручкою важільного типу

регульовані, для настановних затискачів

GN 511

Характеристики Рукоятка Цинк..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
