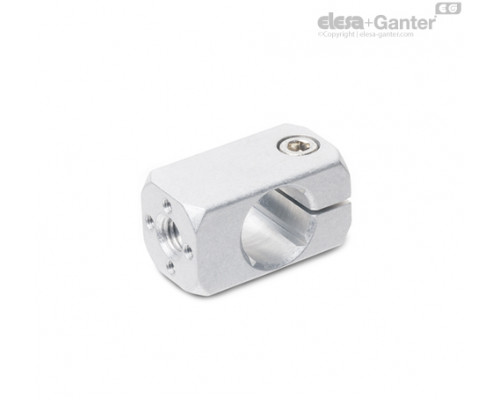

Name: GN 478
Brand: Elesa Ganter
SKU: GN 478
Availability: OutOfStock

* GN 478:

Опис

d1 Отвір для h11

Комплекти для d3

Вага

Наявн.

Ціна

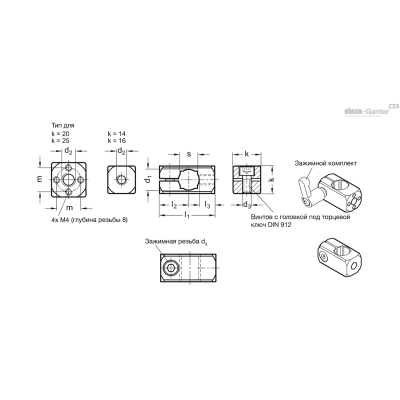

GN 478-B10-M5-ELS

B 10

GN 511-M5-16

M 5

16г

2 тижні

606.15грн.

Характеристики

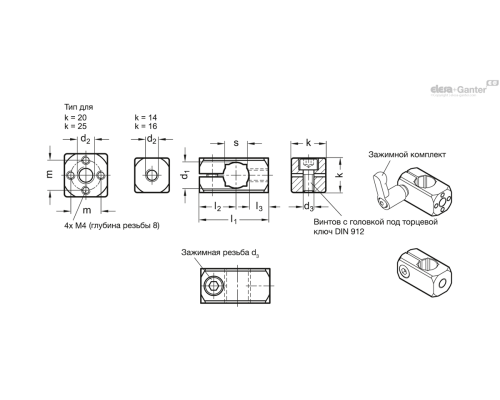

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 5
d3	M 5

606.15грн.

Наявн.: 2 тижні

GN 478-B10-M5-MT

B 10

GN 511-M5-16

M 5

16г

2 тижні

521.55грн.

Характеристики

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 5
d3	M 5

521.55грн.

Наявн.: 2 тижні

GN 478-B10-M6-ELS

B 10

GN 511-M5-16

M 6

M 5

20г

2 тижні

606.15грн.

Характеристики

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 6
d3	M 5

606.15грн.

Наявн.: 2 тижні

GN 478-B10-M6-MT

B 10

GN 511-M5-16

M 6

M 5

20г

2 тижні

521.55грн.

Характеристики

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 6
d3	M 5

521.55грн.

Наявн.: 2 тижні

GN 478-B10-M8-ELS

B 10

GN 511-M5-16

M 8

M 5

16г

2 тижні

606.15грн.

Характеристики

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 8
d3	M 5

606.15грн.

Наявн.: 2 тижні

GN 478-B10-M8-MT

B 10

GN 511-M5-16

M 8

M 5

16г

2 тижні

521.55грн.

Характеристики

d1 Отвір для h11	B 10
k	16
l2	17
l3	8
s	8
Комплекти для d3	GN 511-M5-16
l1	30
m	-
d2	M 8
d3	M 5

521.55грн.

Наявн.: 2 тижні

GN 478-B12-M5-ELS

B 12

GN 511-M5-16

M 5

17г

2 тижні

614.70грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 5
d3	M 5

614.70грн.

Наявн.: 2 тижні

GN 478-B12-M5-MT

B 12

GN 511-M5-16

M 5

17г

2 тижні

536.40грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 5
d3	M 5

536.40грн.

Наявн.: 2 тижні

GN 478-B12-M6-ELS

B 12

GN 511-M5-16

M 6

M 5

18г

2 тижні

614.70грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 6
d3	M 5

614.70грн.

Наявн.: 2 тижні

GN 478-B12-M6-MT

B 12

GN 511-M5-16

M 6

M 5

18г

2 тижні

536.40грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 6
d3	M 5

536.40грн.

Наявн.: 2 тижні

GN 478-B12-M8-ELS

B 12

GN 511-M5-16

M 8

M 5

17г

2 тижні

614.70грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 8
d3	M 5

614.70грн.

Наявн.: 2 тижні

GN 478-B12-M8-MT

B 12

GN 511-M5-16

M 8

M 5

17г

2 тижні

536.40грн.

Характеристики

d1 Отвір для h11	B 12
k	16
l2	17
l3	9
s	10
Комплекти для d3	GN 511-M5-16
l1	32
m	-
d2	M 8
d3	M 5

536.40грн.

Наявн.: 2 тижні

GN 478-B15-M6-ELS

B 15

20.5

GN 511-M6-20

M 6

32г

2 тижні

883.35грн.

Характеристики

d1 Отвір для h11	B 15
k	20
l2	20.5
l3	12
s	12
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 6
d3	M 6

883.35грн.

Наявн.: 2 тижні

GN 478-B15-M6-MT

B 15

20.5

GN 511-M6-20

M 6

32г

2 тижні

786.15грн.

Характеристики

d1 Отвір для h11	B 15
k	20
l2	20.5
l3	12
s	12
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 6
d3	M 6

786.15грн.

Наявн.: 2 тижні

GN 478-B15-M8-ELS

B 15

20.5

GN 511-M6-20

M 8

M 6

31г

2 тижні

883.35грн.

Характеристики

d1 Отвір для h11	B 15
k	20
l2	20.5
l3	12
s	12
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 8
d3	M 6

883.35грн.

Наявн.: 2 тижні

GN 478-B15-M8-MT

B 15

20.5

GN 511-M6-20

M 8

M 6

31г

2 тижні

786.15грн.

Характеристики

d1 Отвір для h11	B 15
k	20
l2	20.5
l3	12
s	12
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 8
d3	M 6

786.15грн.

Наявн.: 2 тижні

GN 478-B16-M6-ELS

B 16

20.5

11.5

GN 511-M6-20

M 6

31г

2 тижні

874.80грн.

Характеристики

d1 Отвір для h11	B 16
k	20
l2	20.5
l3	11.5
s	-
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 6
d3	M 6

874.80грн.

Наявн.: 2 тижні

GN 478-B16-M6-MT

B 16

20.5

11.5

GN 511-M6-20

M 6

31г

780.75грн.

Характеристики

d1 Отвір для h11	B 16
k	20
l2	20.5
l3	11.5
s	-
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 6
d3	M 6

780.75грн.

Наявн.: 6

GN 478-B16-M8-ELS

B 16

20.5

11.5

GN 511-M6-20

M 8

M 6

30г

2 тижні

874.80грн.

Характеристики

d1 Отвір для h11	B 16
k	20
l2	20.5
l3	11.5
s	-
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 8
d3	M 6

874.80грн.

Наявн.: 2 тижні

GN 478-B16-M8-MT

B 16

20.5

11.5

GN 511-M6-20

M 8

M 6

30г

2 тижні

780.75грн.

Характеристики

d1 Отвір для h11	B 16
k	20
l2	20.5
l3	11.5
s	-
Комплекти для d3	GN 511-M6-20
l1	40
m	14
d2	M 8
d3	M 6

780.75грн.

Наявн.: 2 тижні

GN 478-B20-M10-ELS

B 20

21.5

GN 511-M6-25

M 10

M 6

50г

2 тижні

989.10грн.

Характеристики

d1 Отвір для h11	B 20
k	25
l2	21.5
l3	12
s	16
Комплекти для d3	GN 511-M6-25
l1	45
m	17
d2	M 10
d3	M 6

989.10грн.

Наявн.: 2 тижні

GN 478-B20-M10-MT

B 20

21.5

GN 511-M6-25

M 10

M 6

50г

2 тижні

891.90грн.

Характеристики

d1 Отвір для h11	B 20
k	25
l2	21.5
l3	12
s	16
Комплекти для d3	GN 511-M6-25
l1	45
m	17
d2	M 10
d3	M 6

891.90грн.

Наявн.: 2 тижні

GN 478-B20-M8-ELS

B 20

21.5

GN 511-M6-25

M 8

M 6

51г

2 тижні

989.10грн.

Характеристики

d1 Отвір для h11	B 20
k	25
l2	21.5
l3	12
s	16
Комплекти для d3	GN 511-M6-25
l1	45
m	17
d2	M 8
d3	M 6

989.10грн.

Наявн.: 2 тижні

GN 478-B20-M8-MT

B 20

21.5

GN 511-M6-25

M 8

M 6

51г

2 тижні

891.90грн.

Характеристики

d1 Отвір для h11	B 20
k	25
l2	21.5
l3	12
s	16
Комплекти для d3	GN 511-M6-25
l1	45
m	17
d2	M 8
d3	M 6

891.90грн.

Наявн.: 2 тижні

GN 478-B8-M5-ELS

B 8

13.5

7.5

GN 511-M4-14

M 5

M 4

11г

2 тижні

585.90грн.

Характеристики

d1 Отвір для h11	B 8
k	14
l2	13.5
l3	7.5
s	-
Комплекти для d3	GN 511-M4-14
l1	25
m	-
d2	M 5
d3	M 4

585.90грн.

Наявн.: 2 тижні

GN 478-B8-M5-MT

B 8

13.5

7.5

GN 511-M4-14

M 5

M 4

11г

2 тижні

502.65грн.

Характеристики

d1 Отвір для h11	B 8
k	14
l2	13.5
l3	7.5
s	-
Комплекти для d3	GN 511-M4-14
l1	25
m	-
d2	M 5
d3	M 4

502.65грн.

Наявн.: 2 тижні

Алюміній

матовий, ковзний, відшліфований MT

анодований, чорний колір ELS

Socket cap screw DIN 912

Нержавіюча сталь AISI 304

Затискні втулки GN 511

Цинк, лиття під тиском

Вставки / розпірні втулки, нержавіюча сталь AISI 303

Сполучні настановні затискачі GN 478 головним чином призначені для монтажних тримачів датчиків GN 479 та утримуючих пластин GN 479.1. Вони оснащені центральним різьбленням та отвором d₁= B15 і більше, додаткова схема отвору 4 × M4.

Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 511 (див. таблицю з розмірами).

Характеристики нержавіючої сталі

Затискні втулки GN 511

Питань: 0

Немає запитань про цей товар.

GN 478 285.32 KB

GN 478

Схожі товари

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Тримачі датчика

GN 479

Характеристики Нержавіюча сталь AISI 303 ..

для настановних затискачів з різьбовими отворами GN 478 / GN 484

Утримуючі пластини

GN 479.1

Характеристики Нержавіюча сталь AISI 303 ..

Алюміній, для настановних затискачів

Стяжні болти / утримуючі трубки

GN 480.1

Характеристики Типи Тип..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, похилі

GN 480.3

Характеристики Нержавіюча сталь NI AISI 30..

Утримуючі стрижні з нержавіючої сталі

для настановних затискачів, вигнуті

GN 480.5

Характеристики Нержавіюча сталь NI AISI 30..

Затискні набори з ручкою важільного типу

регульовані, для настановних затискачів

GN 511

Характеристики Рукоятка Цинк..

для поворотних настановних затискачів

Затискні втулки

GN 511.1

Характеристики Типи Ти..

Поворотні настановні затискачі

Алюміній

GN 482

Характеристики Типи Ти..

* GN 482:

Т-подібні поворотні настановні затискачі

Алюміній

GN 483

Характеристики Типи Тип..

Сполучні настановні затискачі

Алюміній

GN 484

Характеристики Алюміній ..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
