Продукція
  • GN 482

GN 482

Поворотні настановні затискачі

Алюміній

GN 482
GN 482

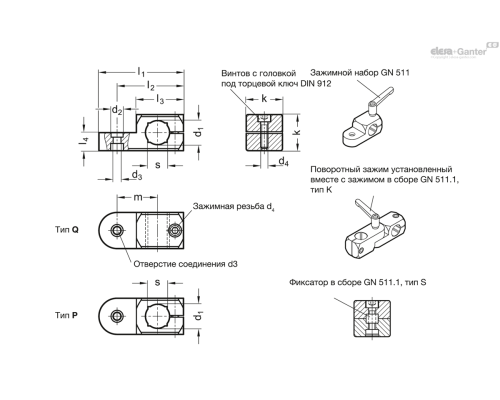

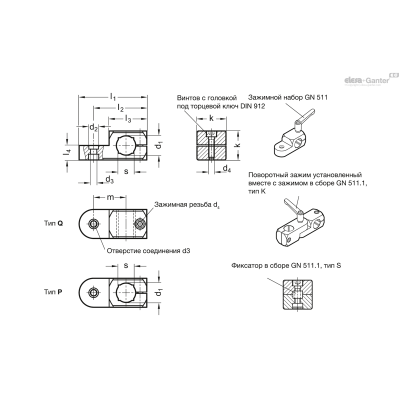

Опис
d1 Отвір для h11
k
l2
l3
l4
s
Комплекти для d3 Тип S/K
Комплекти для d4
l1
m
d2
d3
Вага Наявн. Ціна
GN 482-B10-20-P-ELS B 10 20 40 29 10 8 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 36г 2 тижні 844.20грн.
GN 482-B10-20-P-MT B 10 20 40 29 10 8 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 36г 2 тижні 729.00грн.
GN 482-B10-20-Q-ELS B 10 20 40 29 10 8 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 36г 2 тижні 844.20грн.
GN 482-B10-20-Q-MT B 10 20 40 29 10 8 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 36г 2 тижні 729.90грн.
GN 482-B12-20-P-ELS B 12 20 40 29 10 10 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 35г 2 тижні 859.95грн.
GN 482-B12-20-P-MT B 12 20 40 29 10 10 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 35г 4 743.85грн.
GN 482-B12-20-Q-ELS B 12 20 40 29 10 10 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 35г 2 тижні 859.95грн.
GN 482-B12-20-Q-MT B 12 20 40 29 10 10 GN 511.1-M5-20-S/K GN 511-M5-20 50 23 8.5 5.5 35г 2 тижні 743.85грн.
GN 482-B15-25-P-ELS B 15 25 49.5 36 12.5 12 GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 67г 2 тижні 944.55грн.
GN 482-B15-25-P-MT B 15 25 49.5 36 12.5 12 GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 67г 2 тижні 826.20грн.
GN 482-B15-25-Q-ELS B 15 25 49.5 36 12.5 12 GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 61г 2 тижні 944.55грн.
GN 482-B15-25-Q-MT B 15 25 49.5 36 12.5 12 GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 61г 2 тижні 827.10грн.
GN 482-B16-25-P-ELS B 16 25 49.5 36 12.5 - GN 511.1-M6-25-S/K GN 511-M5-25 62 29 10 6.5 66г 2 тижні 943.65грн.
GN 482-B16-25-P-MT B 16 25 49.5 36 12.5 - GN 511.1-M6-25-S/K GN 511-M5-25 62 29 10 6.5 66г 2 тижні 827.10грн.
GN 482-B16-25-Q-ELS B 16 25 49.5 36 12.5 - GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 66г 2 тижні 942.30грн.
GN 482-B16-25-Q-MT B 16 25 49.5 36 12.5 - GN 511.1-M6-25-S/K GN 511-M6-25 62 29 10 6.5 66г 2 тижні 824.85грн.
GN 482-B20-30-P-ELS B 20 30 55 39 15 16 GN 511.1-M6-30-S/K GN 511-M6-32 70 33.5 10 6.5 99г 2 тижні 1090.35грн.
GN 482-B20-30-P-MT B 20 30 55 39 15 16 GN 511.1-M6-30-S/K GN 511-M6-32 70 33.5 10 6.5 99г 2 тижні 971.10грн.
GN 482-B20-30-Q-ELS B 20 30 55 39 15 16 GN 511.1-M6-30-S/K GN 511-M6-32 70 33.5 10 6.5 99г 2 тижні 1090.35грн.
GN 482-B20-30-Q-MT B 20 30 55 39 15 16 GN 511.1-M6-30-S/K GN 511-M6-32 70 33.5 10 6.5 99г 2 тижні 971.10грн.
GN 482-B8-16-P-ELS B 8 16 32 23 8 - GN 511.1-M4-16-S/K GN 511-M4-16 40 18.5 7 4.5 19г 2 тижні 782.55грн.
GN 482-B8-16-P-MT B 8 16 32 23 8 - GN 511.1-M4-16-S/K GN 511-M4-16 40 18.5 7 4.5 19г 2 тижні 666.45грн.
GN 482-B8-16-Q-ELS B 8 16 32 23 8 - GN 511.1-M4-16-S/K GN 511-M4-16 40 18.5 7 4.5 19г 2 тижні 782.55грн.
GN 482-B8-16-Q-MT B 8 16 32 23 8 - GN 511.1-M4-16-S/K GN 511-M4-16 40 18.5 7 4.5 19г 2 тижні 666.45грн.
Характеристики

Типи

  • Тип Q затискний отвір поперечно до осі повороту
  • Тип P затискний отвір паралельно осі повороту

Алюміній

  • матовий, ковзний, відшліфований MT

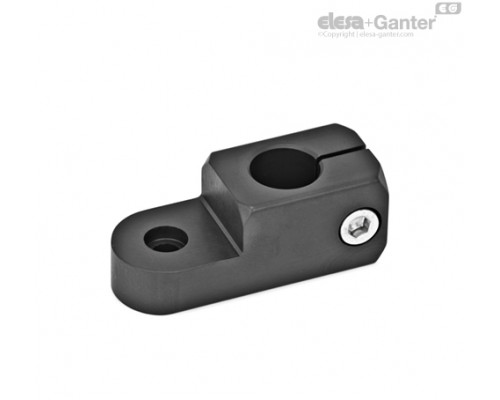

  • анодований чорний колір ELS

Циліндричні болти DIN 912

Нержавіюча сталь AISI 304

Інформація

Поворотні затискачі GN 482 можуть з'єднуватися з Т-подібними поворотними затискачами GN 483 і сполучними настановними затискачами GN 484с такими ж розмірами показника k у місці з'єднання поворотних затискачів. Затискні втулки Gn 511.1  важільного типу (тип K) доступні для цього поєднання.

Також затискний гвинт d4з циліндричною головкою з шестигранним поглибленням DIN 912 у стандартній конструкції – може замінюватись затискною втулкою  GN 511 .

Опис для замовлення наведено в таблиці розмірів.

Технічна інформація
Аксесуари
  • Затискні втулки  GN 511
  • Затискні втулки  GN 511.1
