Опис

Внутрішній діаметр труби

Зовнішній діаметр труби

Товщина

Вага

Наявн.

Ціна

RTE.20x1.0-M8

6г

2 тижні

19.35грн.

Характеристики

s	13
Внутрішній діаметр труби	18
Зовнішній діаметр труби	20
Товщина	1
h1	10
h2	30
B	18
h	42

19.35грн.

Наявн.: 2 тижні

RTE.20x1.5-M6

1.5

8г

2 тижні

21.15грн.

Характеристики

s	10
Внутрішній діаметр труби	17
Зовнішній діаметр труби	20
Товщина	1.5
h1	12
h2	32
B	17
h	42

21.15грн.

Наявн.: 2 тижні

RTE.20x1.5-M8

1.5

5г

2 тижні

19.35грн.

Характеристики

s	13
Внутрішній діаметр труби	17
Зовнішній діаметр труби	20
Товщина	1.5
h1	10
h2	30
B	17
h	42

19.35грн.

Наявн.: 2 тижні

RTE.22x1.0-M6

9г

2 тижні

24.75грн.

Характеристики

s	10
Внутрішній діаметр труби	20
Зовнішній діаметр труби	22
Товщина	1
h1	12
h2	32
B	20
h	42

24.75грн.

Наявн.: 2 тижні

RTE.22x1.0-M8

7г

2 тижні

22.50грн.

Характеристики

s	13
Внутрішній діаметр труби	20
Зовнішній діаметр труби	22
Товщина	1
h1	10
h2	30
B	20
h	42

22.50грн.

Наявн.: 2 тижні

RTE.22x1.2-M8

19.6

1.2

19.6

7г

2 тижні

22.50грн.

Характеристики

s	13
Внутрішній діаметр труби	19.6
Зовнішній діаметр труби	22
Товщина	1.2
h1	10
h2	30
B	19.6
h	42

22.50грн.

Наявн.: 2 тижні

RTE.22x1.5-M6

1.5

9г

2 тижні

24.75грн.

Характеристики

s	10
Внутрішній діаметр труби	19
Зовнішній діаметр труби	22
Товщина	1.5
h1	12
h2	32
B	19
h	42

24.75грн.

Наявн.: 2 тижні

RTE.22x1.5-M8

1.5

6г

2 тижні

22.50грн.

Характеристики

s	13
Внутрішній діаметр труби	19
Зовнішній діаметр труби	22
Товщина	1.5
h1	10
h2	30
B	19
h	42

22.50грн.

Наявн.: 2 тижні

RTE.25x1.0-M6

12г

2 тижні

27.90грн.

Характеристики

s	10
Внутрішній діаметр труби	23
Зовнішній діаметр труби	25
Товщина	1
h1	12
h2	32
B	23
h	42

27.90грн.

Наявн.: 2 тижні

RTE.25x1.5-M6

1.5

11г

2 тижні

27.90грн.

Характеристики

s	10
Внутрішній діаметр труби	22
Зовнішній діаметр труби	25
Товщина	1.5
h1	12
h2	32
B	22
h	42

27.90грн.

Наявн.: 2 тижні

RTE.25x1.5-M8

1.5

11г

2 тижні

26.55грн.

Характеристики

s	13
Внутрішній діаметр труби	22
Зовнішній діаметр труби	25
Товщина	1.5
h1	10
h2	30
B	22
h	42

26.55грн.

Наявн.: 2 тижні

RTE.28x1.5-M6

1.5

17г

2 тижні

38.25грн.

Характеристики

s	10
Внутрішній діаметр труби	25
Зовнішній діаметр труби	28
Товщина	1.5
h1	12
h2	32
B	25
h	41

38.25грн.

Наявн.: 2 тижні

RTE.28x1.5-M8

1.5

15г

2 тижні

31.95грн.

Характеристики

s	13
Внутрішній діаметр труби	25
Зовнішній діаметр труби	28
Товщина	1.5
h1	10
h2	30
B	25
h	42

31.95грн.

Наявн.: 2 тижні

RTE.28x2.0-M8

14г

2 тижні

31.95грн.

Характеристики

s	13
Внутрішній діаметр труби	24
Зовнішній діаметр труби	28
Товщина	2
h1	10
h2	30
B	24
h	42

31.95грн.

Наявн.: 2 тижні

RTE.30x1.0-M8

17г

2 тижні

32.85грн.

Характеристики

s	13
Внутрішній діаметр труби	28
Зовнішній діаметр труби	30
Товщина	1
h1	10
h2	30
B	28
h	42

32.85грн.

Наявн.: 2 тижні

RTE.30x1.5-M10

1.5

8г

2 тижні

31.95грн.

Характеристики

s	17
Внутрішній діаметр труби	27
Зовнішній діаметр труби	30
Товщина	1.5
h1	10
h2	30
B	27
h	42

31.95грн.

Наявн.: 2 тижні

RTE.30x1.5-M8

1.5

17г

2 тижні

32.85грн.

Характеристики

s	13
Внутрішній діаметр труби	27
Зовнішній діаметр труби	30
Товщина	1.5
h1	10
h2	30
B	27
h	42

32.85грн.

Наявн.: 2 тижні

RTE.30x2.0-M10

13г

2 тижні

31.95грн.

Характеристики

s	17
Внутрішній діаметр труби	26
Зовнішній діаметр труби	30
Товщина	2
h1	10
h2	30
B	26
h	42

31.95грн.

Наявн.: 2 тижні

RTE.30x2.0-M8

15г

2 тижні

32.85грн.

Характеристики

s	13
Внутрішній діаметр труби	26
Зовнішній діаметр труби	30
Товщина	2
h1	10
h2	30
B	26
h	42

32.85грн.

Наявн.: 2 тижні

RTE.32x1.2-M6

29.6

1.2

29.6

23г

2 тижні

45.90грн.

Характеристики

s	10
Внутрішній діаметр труби	29.6
Зовнішній діаметр труби	32
Товщина	1.2
h1	12
h2	32
B	29.6
h	42

45.90грн.

Наявн.: 2 тижні

RTE.32x1.5-M10

1.5

18г

2 тижні

35.10грн.

Характеристики

s	17
Внутрішній діаметр труби	29
Зовнішній діаметр труби	32
Товщина	1.5
h1	10
h2	30
B	29
h	42

35.10грн.

Наявн.: 2 тижні

RTE.32x2.0-M10

16г

2 тижні

35.10грн.

Характеристики

s	17
Внутрішній діаметр труби	28
Зовнішній діаметр труби	32
Товщина	2
h1	10
h2	30
B	28
h	42

35.10грн.

Наявн.: 2 тижні

RTE.32x2.0-M6

41.5

22г

2 тижні

45.90грн.

Характеристики

s	10
Внутрішній діаметр труби	28
Зовнішній діаметр труби	32
Товщина	2
h1	12
h2	32
B	28
h	41.5

45.90грн.

Наявн.: 2 тижні

RTE.32x2.5-M10

2.5

15г

2 тижні

35.10грн.

Характеристики

s	17
Внутрішній діаметр труби	27
Зовнішній діаметр труби	32
Товщина	2.5
h1	10
h2	30
B	27
h	42

35.10грн.

Наявн.: 2 тижні

RTE.35x1.5-M10

1.5

22г

2 тижні

42.30грн.

Характеристики

s	17
Внутрішній діаметр труби	32
Зовнішній діаметр труби	35
Товщина	1.5
h1	10
h2	29
B	32
h	42

42.30грн.

Наявн.: 2 тижні

RTE.35x1.5-M6

1.5

27г

2 тижні

54.00грн.

Характеристики

s	10
Внутрішній діаметр труби	32
Зовнішній діаметр труби	35
Товщина	1.5
h1	12
h2	32
B	32
h	40

54.00грн.

Наявн.: 2 тижні

RTE.35x2.0-M10

10г

2 тижні

42.30грн.

Характеристики

s	17
Внутрішній діаметр труби	31
Зовнішній діаметр труби	35
Товщина	2
h1	10
h2	30
B	31
h	42

42.30грн.

Наявн.: 2 тижні

RTE.35x2.5-M6

2.5

20г

2 тижні

54.00грн.

Характеристики

s	10
Внутрішній діаметр труби	30
Зовнішній діаметр труби	35
Товщина	2.5
h1	12
h2	32
B	30
h	42

54.00грн.

Наявн.: 2 тижні

RTE.40x1.5-M10

1.5

31г

2 тижні

67.05грн.

Характеристики

s	17
Внутрішній діаметр труби	37
Зовнішній діаметр труби	40
Товщина	1.5
h1	10
h2	30
B	37
h	42

67.05грн.

Наявн.: 2 тижні

RTE.40x1.5-M8

1.5

33г

2 тижні

67.95грн.

Характеристики

s	13
Внутрішній діаметр труби	37
Зовнішній діаметр труби	40
Товщина	1.5
h1	10
h2	30
B	37
h	42

67.95грн.

Наявн.: 2 тижні

RTE.40x2.0-M10

28г

2 тижні

67.05грн.

Характеристики

s	17
Внутрішній діаметр труби	36
Зовнішній діаметр труби	40
Товщина	2
h1	10
h2	30
B	36
h	42

67.05грн.

Наявн.: 2 тижні

RTE.40x2.5-M6

2.5

21г

2 тижні

67.95грн.

Характеристики

s	10
Внутрішній діаметр труби	35
Зовнішній діаметр труби	40
Товщина	2.5
h1	12
h2	32
B	35
h	43

67.95грн.

Наявн.: 2 тижні

Матеріал

Технополімер на основі поліаміду (ПА), чорний колір, матове оздоблення.

Особливості та сфери застосування

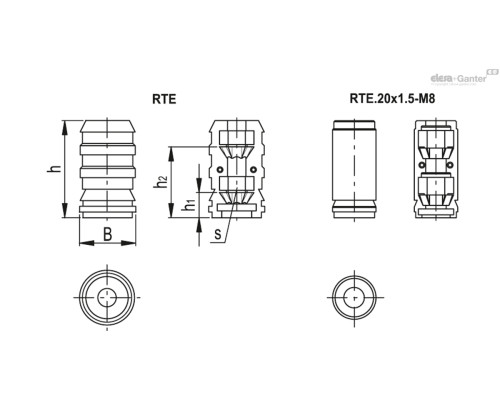

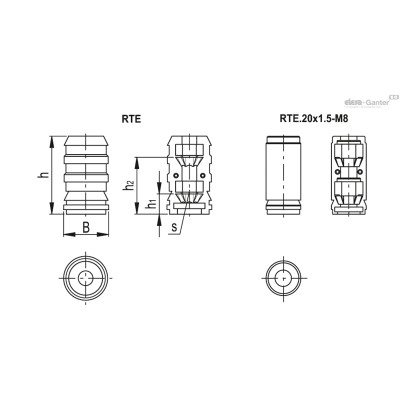

Дві деталі з'єднувача з'єднані разом за допомогою штифтів, які розміщені у спеціальних контрсідлах. Два поглиблення всередині з'єднувача призначені для встановлення гвинта із шестигранною головкою або шестигранною гайкою. Завдяки конічній формі поглиблення, з'єднувач тиск на внутрішні стінки труби через затягування гвинта або гайки, таким чином забезпечуючи межу міцності на розрив з'єднання. Рівень межі міцності на розрив залежить від розмірних допусків труб, шорсткості внутрішніх поверхонь труби та застосованого моменту затягування.

З'єднувач дозволяє з'єднання круглих труб один з одним або іншими елементами.

Монтаж може бути виконаний простою установкою з'єднувача всередині профілю шляхом його вштовхування без необхідності використання гвинтів або інших кріпильних деталей.

Складання труби на з'єднувачі

Це може бути зроблено як альтернатива з:

гвинтом із шестигранною головкою DIN 933 розміру, вказаного в таблиці.
шестигранною гайкою DIN 934 розміру, вказаного в таблиці.
шестигранною гайкою DIN 985 розміру, вказаного в таблиці.

Спеціальні виконання доступні на запит

З'єднувач змонтований за допомогою гайки або гвинта.

Питань: 0

Немає запитань про цей товар.

RTE 273.5 KB

RTE
