Продукція
  • GN 132

GN 132

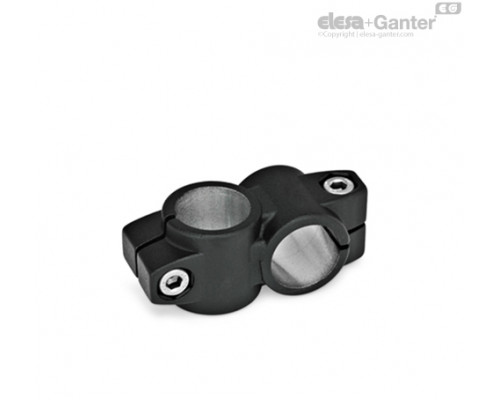

Двосторонні затискні з'єднувачі

Алюміній

GN 132
GN 132
Опис

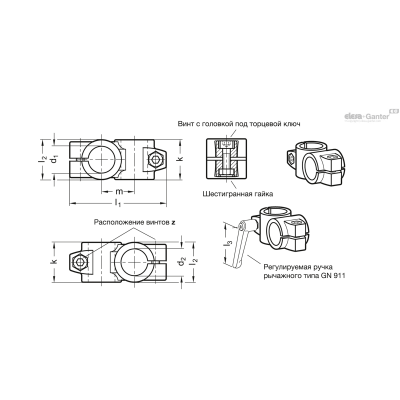

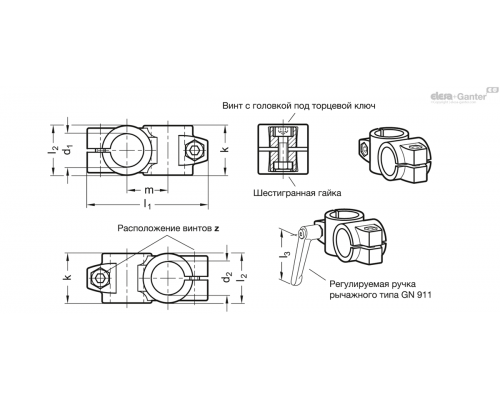

d1
d2
k
l2
z
Важіль GN 911 для zl3
l1
m
Вага Наявн. Ціна
GN 132-B20-B20-40-2-BL B 20 B 20 40 40 M8-25 - 97 33 245г 2 тижні 986.85грн.
GN 132-B20-B20-40-2-SW B 20 B 20 40 40 M8-25 - 97 33 245г 2 тижні 986.85грн.
GN 132-B25-B25-40-2-BL B 25 B 25 40 40 M8-25 63 , 78 97 33 220г 2 тижні 981.45грн.
GN 132-B25-B25-40-2-SW B 25 B 25 40 40 M8-25 63 , 78 97 33 220г 2 тижні 981.45грн.
GN 132-B30-B30-40-2-BL B 30 B 30 40 40 M8-25 63 , 78 97 33 173г 2 тижні 975.60грн.
GN 132-B30-B30-40-2-SW B 30 B 30 40 40 M8-25 63 , 78 97 33 173г 2 тижні 975.60грн.
GN 132-B30-B30-56-2-BL B 30 B 30 56 56 M10-35 - 125 45 600г 2 тижні 1619.10грн.
GN 132-B30-B30-56-2-SW B 30 B 30 56 56 M10-35 - 125 45 600г 2 тижні 1619.10грн.
GN 132-B32-B32-56-2-BL B 32 B 32 56 56 M10-35 - 125 45 620г 2 тижні 1610.10грн.
GN 132-B32-B32-56-2-SW B 32 B 32 56 56 M10-35 - 125 45 620г 2 тижні 1610.10грн.
GN 132-B35-B35-56-2-BL B 35 B 35 56 56 M10-35 78 , 92 125 45 600г 2 тижні 1599.75грн.
GN 132-B35-B35-56-2-SW B 35 B 35 56 56 M10-35 78 , 92 125 45 600г 2 тижні 1599.75грн.
GN 132-B40-B40-56-2-BL B 40 B 40 56 56 M10-35 78 , 92 125 45 500г 2 тижні 1581.75грн.
GN 132-B40-B40-56-2-SW B 40 B 40 56 56 M10-35 78 , 92 125 45 500г 2 тижні 1581.75грн.
GN 132-B40-B40-65-2-BL B 40 B 40 65 65 M10-50 - 143 53 890г 2 тижні 1732.50грн.
GN 132-B40-B40-65-2-SW B 40 B 40 65 65 M10-50 - 143 53 890г 2 тижні 1732.50грн.
GN 132-B42-B42-65-2-BL B 42 B 42 65 65 M10-50 78 , 92 143 53 780г 2 тижні 1720.35грн.
GN 132-B42-B42-65-2-SW B 42 B 42 65 65 M10-50 78 , 92 143 53 780г 2 тижні 1720.35грн.
GN 132-B45-B45-65-2-BL B 45 B 45 65 65 M10-50 78 , 92 143 53 784г 2 тижні 1707.75грн.
GN 132-B45-B45-65-2-SW B 45 B 45 65 65 M10-50 78 , 92 143 53 784г 2 тижні 1707.75грн.
GN 132-B48-B48-65-2-BL B 48 B 48 65 65 M10-50 78 , 92 143 53 750г 2 тижні 1693.35грн.
GN 132-B48-B48-65-2-SW B 48 B 48 65 65 M10-50 78 , 92 143 53 750г 2 тижні 1693.35грн.
GN 132-B50-B50-65-2-BL B 50 B 50 65 65 M10-50 78 , 92 143 53 610г 2 тижні 1679.85грн.
GN 132-B50-B50-65-2-SW B 50 B 50 65 65 M10-50 78 , 92 143 53 610г 2 тижні 1679.85грн.
GN 132-B50-B50-80-2-BL B 50 B 50 80 80 M10-50 - 169 65 1460г 2 тижні 2484.90грн.
GN 132-B50-B50-80-2-SW B 50 B 50 80 80 M10-50 - 169 65 1460г 2 тижні 2484.90грн.
GN 132-B55-B55-80-2-BL 1260г 2 тижні 2137.05грн.
GN 132-B60-B60-80-2-BL B 60 B 60 80 80 M10-50 78 , 92 169 65 1060г 2 тижні 2389.50грн.
GN 132-B60-B60-80-2-SW B 60 B 60 80 80 M10-50 78 , 92 169 65 1060г 2 тижні 2389.50грн.
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори двосторонніх затискачів / фіксаторів з'єднувача GN 132 піддавалися механічній обробці та призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Це стандартні затискні гвинти з торцевою головкою з шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки GN 911
За запитом
  • d1/ d2з різними отворами
Технічна інформація
Питань: 0

Немає запитань про цей товар.

Системи Elesa+Ganter TCC отримали нагороду: міцність, довговічність і універсальність у трубчастих затискачах
Новини 26.01.2024 435
Системи Elesa+Ganter TCC отримали нагороду: міцність, довговічність і універсальність у трубчастих затискачах
Elesa+Ganter з гордістю представляє відзначений нагородами асортимент з’єднувальних хомутів для труб. Система TCC, удостоєна нагороди G..
GN 132 269.38 KB
GN 132
