Продукція
  • GN 135

GN 135

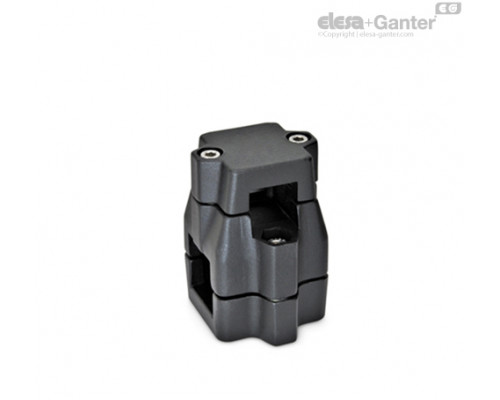

Двосторонні затискні з'єднувачі

Алюміній / багатокомпонентне складання / нерівні розміри отворів d1/s1 та d2/s2

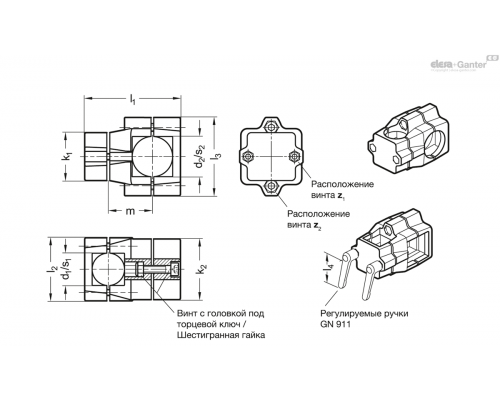

GN 135
GN 135
Опис
k1
k2
l2
l3
s1
s2
Затискні комплекти для d3
Затискні комплекти для d4
l1
m
d2
d3
Вага Наявн. Ціна

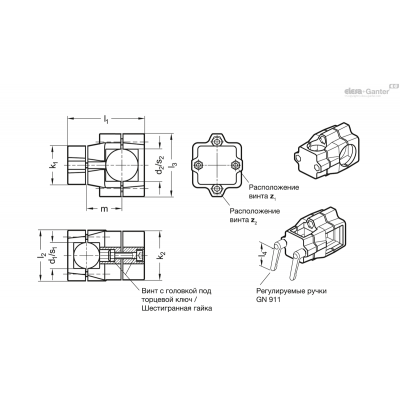

GN 135-B30-B40-60-2-BL 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 40 M 8 920г 2 тижні 1955.25грн.
GN 135-B30-B40-60-2-SW 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 40 M 8 920г 2 тижні 1955.25грн.
GN 135-B30-B48-60-2-BL 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 486г 2 тижні 1977.75грн.
GN 135-B30-B48-60-2-SW 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 735г 2 тижні 1977.75грн.
GN 135-B30-B50-60-2-BL 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 860г 2 тижні 1955.25грн.
GN 135-B30-B50-60-2-SW 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 860г 2 тижні 1955.25грн.
GN 135-B30-V40-60-2-BL 60 76 79 98 - V 40 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 910г 2 тижні 1955.25грн.
GN 135-B30-V40-60-2-SW 60 76 79 98 - V 40 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 910г 2 тижні 1987.65грн.
GN 135-B30-V50-60-2-BL 60 76 79 98 - V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 880г 2 тижні 1982.25грн.
GN 135-B30-V50-60-2-SW 60 76 79 98 - V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 880г 2 тижні 1982.25грн.
GN 135-B40-B48-60-2-BL 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 461г 2 тижні 1962.00грн.
GN 135-B40-B48-60-2-SW 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 710г 2 тижні 1962.00грн.
GN 135-B40-B50-60-2-BL 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 454г 2 тижні 1971.00грн.
GN 135-B40-B50-60-2-SW 60 76 79 98 - - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 454г 2 тижні 1971.00грн.
GN 135-B40-V50-60-2-BL 60 76 79 98 - V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 776г 2 тижні 1955.25грн.
GN 135-B40-V50-60-2-SW 60 76 79 98 - V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 776г 2 тижні 1955.25грн.
GN 135-V30-B40-60-2-BL 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 40 M 8 747г 2 тижні 1955.25грн.
GN 135-V30-B40-60-2-SW 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 40 M 8 747г 2 тижні 1955.25грн.
GN 135-V30-B48-60-2-BL 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 479г 2 тижні 1967.40грн.
GN 135-V30-B48-60-2-SW 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 728г 2 тижні 1967.40грн.
GN 135-V30-B50-60-2-BL 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 450г 2 тижні 1955.25грн.
GN 135-V30-B50-60-2-SW 60 76 79 98 V 30 - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 450г 2 тижні 1955.25грн.
GN 135-V30-V40-60-2-BL 60 76 79 98 V 30 V 40 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 900г 2 тижні 1955.25грн.
GN 135-V30-V40-60-2-SW 60 76 79 98 V 30 V 40 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 900г 2 тижні 1955.25грн.
GN 135-V30-V50-60-2-BL 60 76 79 98 V 30 V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 750г 2 тижні 1955.25грн.
GN 135-V30-V50-60-2-SW 60 76 79 98 V 30 V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 750г 2 тижні 1955.25грн.
GN 135-V40-B48-60-2-BL 60 76 79 98 V 40 - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 447г 2 тижні 1955.25грн.
GN 135-V40-B48-60-2-SW 60 76 79 98 V 40 - GN 911-M8-55 GN 911-M10-55 120 55 B 48 M 8 160г 2 тижні 1955.25грн.
GN 135-V40-B50-60-2-BL 60 76 79 98 V 40 - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 830г 2 тижні 1885.50грн.
GN 135-V40-B50-60-2-SW 60 76 79 98 V 40 - GN 911-M8-55 GN 911-M10-55 120 55 B 50 M 8 830г 2 тижні 1955.25грн.
GN 135-V40-V50-60-2-BL 60 76 79 98 V 40 V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 760г 2 тижні 1953.90грн.
GN 135-V40-V50-60-2-SW 60 76 79 98 V 40 V 50 GN 911-M8-55 GN 911-M10-55 120 55 - M 8 760г 2 тижні 1953.90грн.
Характеристики

Ідентифікаційний номер

№2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно не оброблені

Кріпильні гвинти DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори двосторонніх затискачів / фіксаторів з'єднувача GN 135 не оброблені та спеціально призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Також можливо замовити отвори квадратного перерізу для профільних систем

Отвори круглого та квадратного перерізу необхідно поєднувати таким чином, щоб можна було з'єднувати труби різного перерізу.

Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованими затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки GN 911
За запитом
  • інші комбінації отворів круглого і квадратного перерізу d1/ s1і d 2/ s2
Технічна інформація
