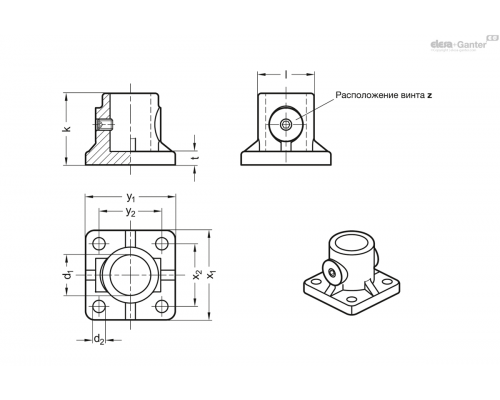

| Опис | k | x1 | x2 | y1 | y2 | z | L | d1 | d2 | t | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

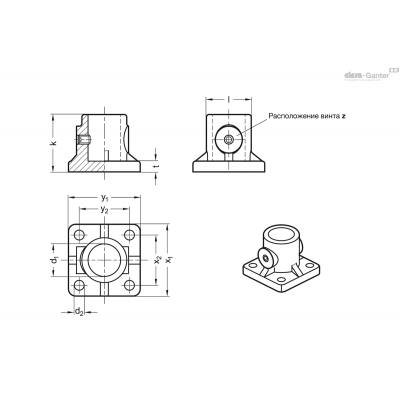

| GN 162.8-B10-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 10 | 5.5 | 6 | 52г | 2 тижні | 723.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B10-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 10 | 5.5 | 6 | 52г | 2 тижні | 723.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B12-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 12 | 5.5 | 6 | 50г | 2 тижні | 723.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B12-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 12 | 5.5 | 6 | 50г | 2 тижні | 723.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B14-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 14 | 5.5 | 6 | 48г | 2 тижні | 722.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B14-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 14 | 5.5 | 6 | 48г | 2 тижні | 722.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B15-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 15 | 5.5 | 6 | 47г | 2 тижні | 722.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B15-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 15 | 5.5 | 6 | 47г | 2 тижні | 722.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B16-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 16 | 5.5 | 6 | 42г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B16-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 16 | 5.5 | 6 | 42г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B18-3-BL | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 18 | 5.5 | 6 | 38г | 2 тижні | 720.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 162.8-B18-3-SW | 32 | 40 | 28 | 40 | 28 | M6-6 | 25 | B 18 | 5.5 | 6 | 38г | 2 тижні | 720.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№ 3: з різьбовим стрижнем з нержавіючої сталі DIN 913
Алюміній
- З пластиковим покриттям
чорний колір, RAL 9005, текстурована оздоблення SW

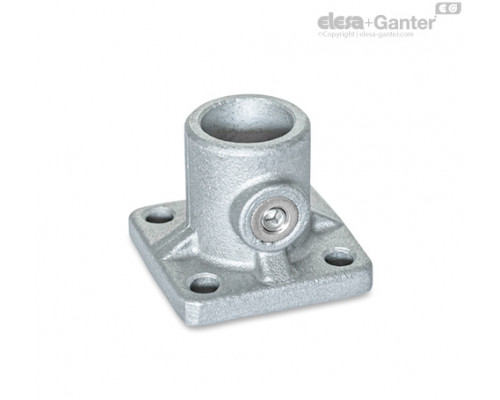

- Гладкий, матові, дробоструминна обробка BL
Настановний гвинт DIN 913
Нержавіюча сталь AISI 304
Інформація
Робочі отвори затискачів з опорною пластиною GN 162.8 не піддавалися механічній обробці та призначені для GN 990 або DIN 2391, DIN 2395 і DIN 2462 Конструкційні труби.
У місці розташування гвинта z різьбовий стрижень дозволяє зменшити переріз отвору для затиску.
