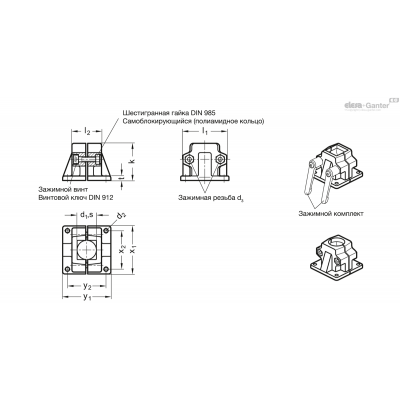

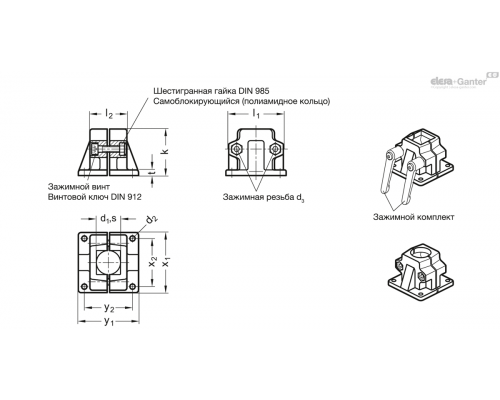

| Опис | GN 911 для zl3 | k | l2 | x1 | x2 | y1 | y2 | z | l1 | d1 | d2 | t | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 165-B20-2-BL | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 20 | 7 | 7 | 300г | 2 тижні | 1287.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B20-2-SW | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 20 | 7 | 7 | 300г | 2 тижні | 1287.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B25-2-BL | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 25 | 7 | 7 | 298г | 2 тижні | 1286.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B25-2-SW | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 25 | 7 | 7 | 298г | 2 тижні | 1286.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B30-2-BL | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 30 | 7 | 7 | 282г | 2 тижні | 1282.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B30-2-SW | 63 , 78 | 58 | 46 | 75 | 60 | 75 | 60 | M8-35 | 69 | B 30 | 7 | 7 | 282г | 2 тижні | 1282.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B40-2-BL | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 40 | 11 | 14 | 946г | 2 тижні | 1723.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B40-2-SW | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 40 | 11 | 14 | 946г | 2 тижні | 1723.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B42-2-BL | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 42 | 11 | 14 | 905г | 2 тижні | 1713.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B42-2-SW | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 42 | 11 | 14 | 905г | 2 тижні | 1713.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B45-2-BL | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 45 | 11 | 14 | 878г | 2 тижні | 1706.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B45-2-SW | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 45 | 11 | 14 | 878г | 2 тижні | 1706.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B48-2-BL | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 48 | 11 | 14 | 840г | 2 тижні | 1698.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B48-2-SW | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 48 | 11 | 14 | 840г | 2 тижні | 1698.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B50-2-BL | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 50 | 11 | 14 | 810г | 2 тижні | 1690.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 165-B50-2-SW | 78 , 92 | 91 | 70 | 115 | 90 | 119 | 90 | M10-60 | 98 | B 50 | 11 | 14 | 810г | 2 тижні | 1690.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям

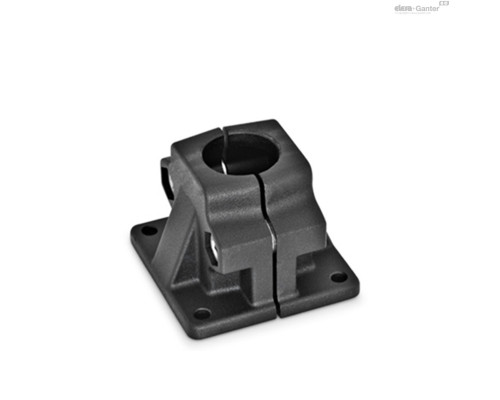

чорний колір, RAL 9005, текстурована обробка SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація
Робочі отвори сполучних затискачів з опорною пластиною GN 165 не оброблені та спеціально призначені для конструкційних труб. GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Квадратні варіанти виконання також підходять для профільних систем.
Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованою затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні комплекти GN 911
Технічна інформація
