Name: GN 163
Brand: Elesa Ganter
SKU: GN 163
Availability: OutOfStock

* GN 163:

Опис

d1 Отвір

Вага

Наявн.

Ціна

GN 163-B20-50-2-BL

B 20

M8-25

6.5

193г

2 тижні

874.35грн.

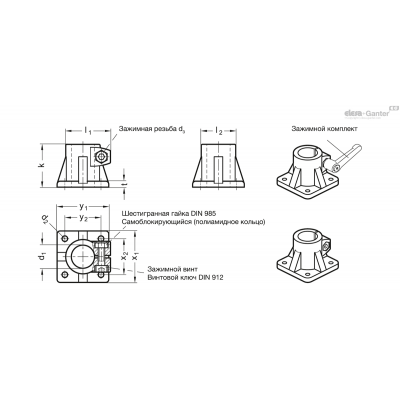

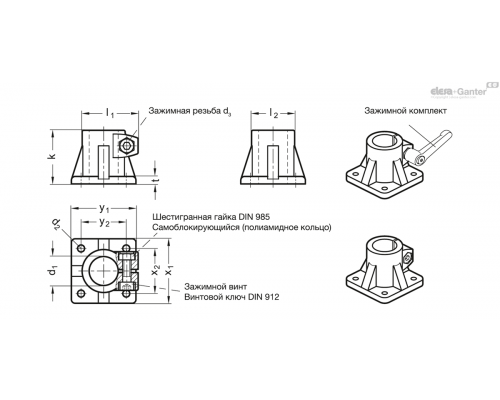

Характеристики

d1 Отвір	B 20
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

874.35грн.

Наявн.: 2 тижні

GN 163-B20-50-2-SW

B 20

M8-25

6.5

193г

2 тижні

873.45грн.

Характеристики

d1 Отвір	B 20
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

873.45грн.

Наявн.: 2 тижні

GN 163-B25-50-2-BL

B 25

M8-25

6.5

176г

2 тижні

867.60грн.

Характеристики

d1 Отвір	B 25
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

867.60грн.

Наявн.: 2 тижні

GN 163-B25-50-2-SW

B 25

M8-25

6.5

176г

2 тижні

867.60грн.

Характеристики

d1 Отвір	B 25
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

867.60грн.

Наявн.: 2 тижні

GN 163-B30-50-2-BL

B 30

M8-25

6.5

144г

2 тижні

862.20грн.

Характеристики

d1 Отвір	B 30
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

862.20грн.

Наявн.: 2 тижні

GN 163-B30-50-2-SW

B 30

M8-25

6.5

144г

862.20грн.

Характеристики

d1 Отвір	B 30
k	50
l2	40
x1	60
x2	42
y1	60
y2	42
z	M8-25
l1	52
d2	6.5
t	7

862.20грн.

Наявн.: 2

GN 163-B30-70-2-BL

B 30

M10-35

8.5

520г

2 тижні

1537.20грн.

Характеристики

d1 Отвір	B 30
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1537.20грн.

Наявн.: 2 тижні

GN 163-B30-70-2-SW

B 30

M10-35

8.5

520г

2 тижні

1537.20грн.

Характеристики

d1 Отвір	B 30
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1537.20грн.

Наявн.: 2 тижні

GN 163-B32-70-2-BL

B 32

M10-35

8.5

505г

2 тижні

1531.80грн.

Характеристики

d1 Отвір	B 32
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1531.80грн.

Наявн.: 2 тижні

GN 163-B32-70-2-SW

B 32

M10-35

8.5

505г

2 тижні

1531.80грн.

Характеристики

d1 Отвір	B 32
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1531.80грн.

Наявн.: 2 тижні

GN 163-B35-70-2-BL

B 35

M10-35

8.5

485г

2 тижні

1527.30грн.

Характеристики

d1 Отвір	B 35
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1527.30грн.

Наявн.: 2 тижні

GN 163-B35-70-2-SW

B 35

M10-35

8.5

485г

2 тижні

1527.30грн.

Характеристики

d1 Отвір	B 35
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1527.30грн.

Наявн.: 2 тижні

GN 163-B40-70-2-BL

B 40

M10-35

8.5

419г

2 тижні

1516.05грн.

Характеристики

d1 Отвір	B 40
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1516.05грн.

Наявн.: 2 тижні

GN 163-B40-70-2-SW

B 40

M10-35

8.5

419г

2 тижні

1516.05грн.

Характеристики

d1 Отвір	B 40
k	70
l2	56
x1	90
x2	64
y1	90
y2	64
z	M10-35
l1	68
d2	8.5
t	10

1516.05грн.

Наявн.: 2 тижні

GN 163-B40-85-2-BL

B 40

105

M10-50

77.5

860г

2 тижні

1653.75грн.

Характеристики

d1 Отвір	B 40
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1653.75грн.

Наявн.: 2 тижні

GN 163-B40-85-2-SW

B 40

105

M10-50

77.5

860г

2 тижні

1653.75грн.

Характеристики

d1 Отвір	B 40
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1653.75грн.

Наявн.: 2 тижні

GN 163-B42-85-2-BL

B 42

105

M10-50

77.5

829г

2 тижні

1649.25грн.

Характеристики

d1 Отвір	B 42
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1649.25грн.

Наявн.: 2 тижні

GN 163-B42-85-2-SW

B 42

105

M10-50

77.5

829г

2 тижні

1649.25грн.

Характеристики

d1 Отвір	B 42
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1649.25грн.

Наявн.: 2 тижні

GN 163-B45-85-2-BL

B 45

105

M10-50

77.5

777г

2 тижні

1637.10грн.

Характеристики

d1 Отвір	B 45
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1637.10грн.

Наявн.: 2 тижні

GN 163-B45-85-2-SW

B 45

105

M10-50

77.5

777г

2 тижні

1637.10грн.

Характеристики

d1 Отвір	B 45
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1637.10грн.

Наявн.: 2 тижні

GN 163-B48-85-2-BL

B 48

105

M10-50

77.5

690г

2 тижні

1628.10грн.

Характеристики

d1 Отвір	B 48
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1628.10грн.

Наявн.: 2 тижні

GN 163-B48-85-2-SW

B 48

105

M10-50

77.5

690г

2 тижні

1628.10грн.

Характеристики

d1 Отвір	B 48
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1628.10грн.

Наявн.: 2 тижні

GN 163-B50-85-2-BL

B 50

105

M10-50

77.5

610г

2 тижні

1621.35грн.

Характеристики

d1 Отвір	B 50
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1621.35грн.

Наявн.: 2 тижні

GN 163-B50-85-2-SW

B 50

105

M10-50

77.5

610г

2 тижні

1621.35грн.

Характеристики

d1 Отвір	B 50
k	85
l2	65
x1	105
x2	74
y1	105
y2	74
z	M10-50
l1	77.5
d2	11
t	14

1621.35грн.

Наявн.: 2 тижні

GN 163-B60-100-2-BL

B 60

100

125

M10-50

975г

2 тижні

2412.00грн.

Характеристики

d1 Отвір	B 60
k	100
l2	80
x1	125
x2	89
y1	125
y2	89
z	M10-50
l1	92
d2	11
t	14

2412.00грн.

Наявн.: 2 тижні

GN 163-B60-100-2-SW

B 60

100

125

M10-50

975г

2 тижні

2412.00грн.

Характеристики

d1 Отвір	B 60
k	100
l2	80
x1	125
x2	89
y1	125
y2	89
z	M10-50
l1	92
d2	11
t	14

2412.00грн.

Наявн.: 2 тижні

Ідентифікаційний номер

№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

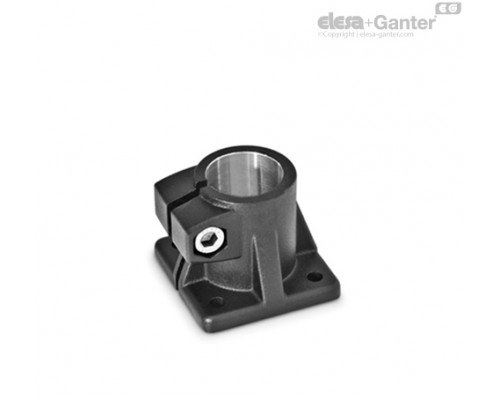

з пластиковим покриттям чорного кольору, RAL 9005, текстурована обробка SW

безбарвний

матовий, дробоструминної обробки BL

Затискні отвори механічно оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Робочі отвори сполучних затискачів з опорною пластиною GN 163 піддавалися механічній обробці та призначені для конструкційних труб; GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).

Затискні комплекти GN 911

Характеристики нержавіючої сталі
