Продукція
  • GN 146

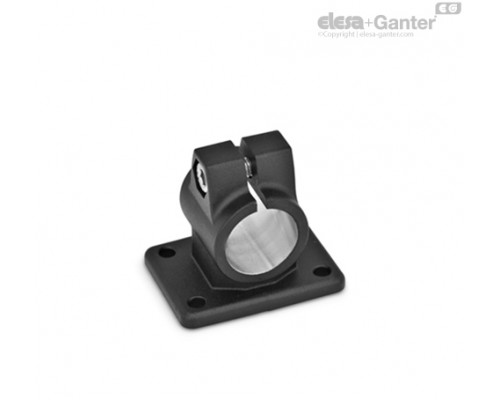

GN 146

Фланцеві сполучні затискачі

Алюміній / з чотирма монтажними отворами

GN 146
GN 146

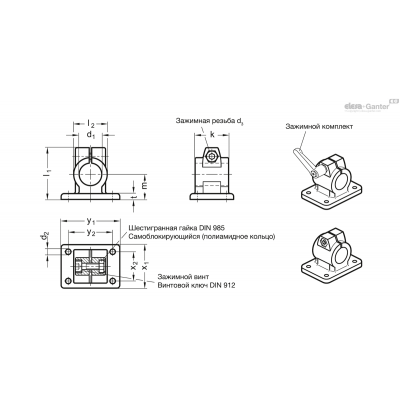

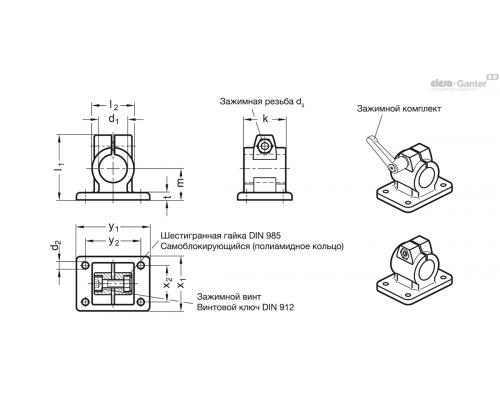

Опис
GN 911 для zl3
k
l2
x1
x2
y1
y2
z
l1
m
d1
d2
Вага Наявн. Ціна
GN 146-B20-40-2-BL - 40 40 52 35 70 53 M8-25 62 30 B 20 6.5 194г 2 тижні 872.10грн.
GN 146-B20-40-2-SW - 40 40 52 35 70 53 M8-25 62 30 B 20 6.5 194г 2 тижні 872.10грн.
GN 146-B25-40-2-BL 63 , 78 40 40 52 35 70 53 M8-25 62 30 B 25 6.5 179г 2 тижні 868.95грн.
GN 146-B25-40-2-SW 63 , 78 40 40 52 35 70 53 M8-25 62 30 B 25 6.5 179г 2 тижні 868.95грн.
GN 146-B30-40-2-BL 63 , 78 40 40 52 35 70 53 M8-25 62 30 B 30 6.5 143г 2 тижні 864.45грн.
GN 146-B30-40-2-SW 63 , 78 40 40 52 35 70 53 M8-25 62 30 B 30 6.5 143г 2 тижні 864.45грн.
GN 146-B30-56-2-BL - 56 56 78 52 108 82 M10-35 83 42 B 30 8.5 500г 2 тижні 1532.70грн.
GN 146-B30-56-2-SW - 56 56 78 52 108 82 M10-35 83 42 B 30 8.5 500г 2 тижні 1532.70грн.
GN 146-B32-56-2-BL - 56 56 78 52 108 82 M10-35 83 42 B 32 8.5 476г 2 тижні 1525.05грн.
GN 146-B32-56-2-SW - 56 56 78 52 108 82 M10-35 83 42 B 32 8.5 476г 2 тижні 1525.05грн.
GN 146-B35-56-2-BL 92 56 56 78 52 108 82 M10-35 83 42 B 35 8.5 460г 2 тижні 1525.95грн.
GN 146-B35-56-2-SW 92 56 56 78 52 108 82 M10-35 83 42 B 35 8.5 460г 2 тижні 1525.95грн.
GN 146-B40-56-2-BL 78 , 92 56 56 78 52 108 82 M10-35 83 42 B 40 8.5 435г 2 тижні 1516.05грн.
GN 146-B40-56-2-SW 78 , 92 56 56 78 52 108 82 M10-35 83 42 B 40 8.5 435г 2 тижні 1516.05грн.
GN 146-B40-65-2-BL - 65 65 92 62 128 98 M10-50 95 50 B 40 11 800г 2 тижні 1640.25грн.
GN 146-B40-65-2-SW - 65 65 92 62 128 98 M10-50 95 50 B 40 11 800г 2 тижні 1640.25грн.
GN 146-B42-65-2-BL - 65 65 92 62 128 98 M10-50 95 50 B 42 11 760г 2 тижні 1633.50грн.
GN 146-B42-65-2-SW - 65 65 92 62 128 98 M10-50 95 50 B 42 11 760г 2 тижні 1633.50грн.
GN 146-B45-65-2-BL 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 45 11 736г 2 тижні 1626.75грн.
GN 146-B45-65-2-SW 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 45 11 736г 2 тижні 1626.75грн.
GN 146-B48-65-2-BL 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 48 11 694г 2 тижні 1616.85грн.
GN 146-B48-65-2-SW 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 48 11 694г 2 тижні 1616.85грн.
GN 146-B50-65-2-BL 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 50 11 650г 2 тижні 1614.60грн.
GN 146-B50-65-2-SW 78 , 92 65 65 92 62 128 98 M10-50 95 50 B 50 11 650г 2 тижні 1614.60грн.
GN 146-B50-80-2-BL - 80 80 110 74 154 118 M10-50 112 60 B 50 11 1320г 2 тижні 2493.45грн.
GN 146-B50-80-2-SW - 80 80 110 74 154 118 M10-50 112 60 B 50 11 1320г 2 тижні 2493.45грн.
GN 146-B55-80-2-SW 1г 2 тижні 2371.05грн.
GN 146-B60-80-2-BL 78 , 92 80 80 110 74 154 118 M10-50 112 60 B 60 11 1120г 2 тижні 2436.75грн.
GN 146-B60-80-2-SW 78 , 92 80 80 110 74 154 118 M10-50 112 60 B 60 11 1120г 2 тижні 2436.75грн.
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори затиску фланцевих сполучних затискачів GN 146 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні комплекти GN 911
Технічна інформація
